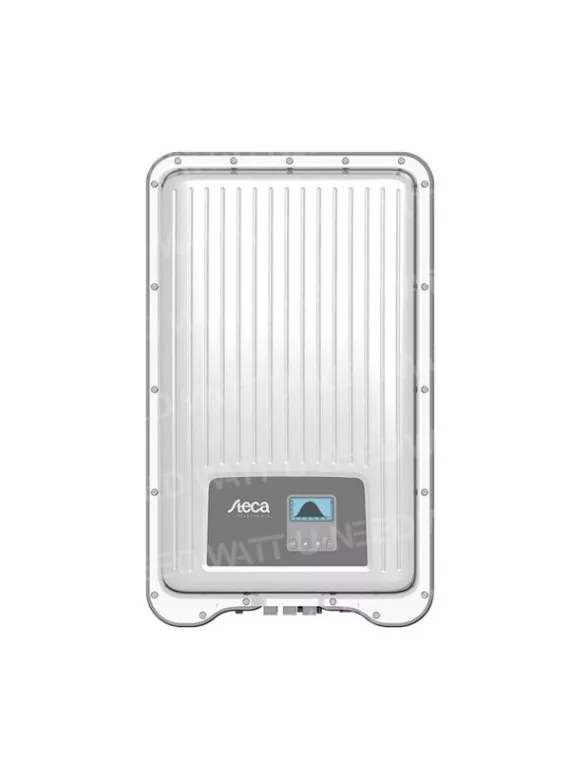

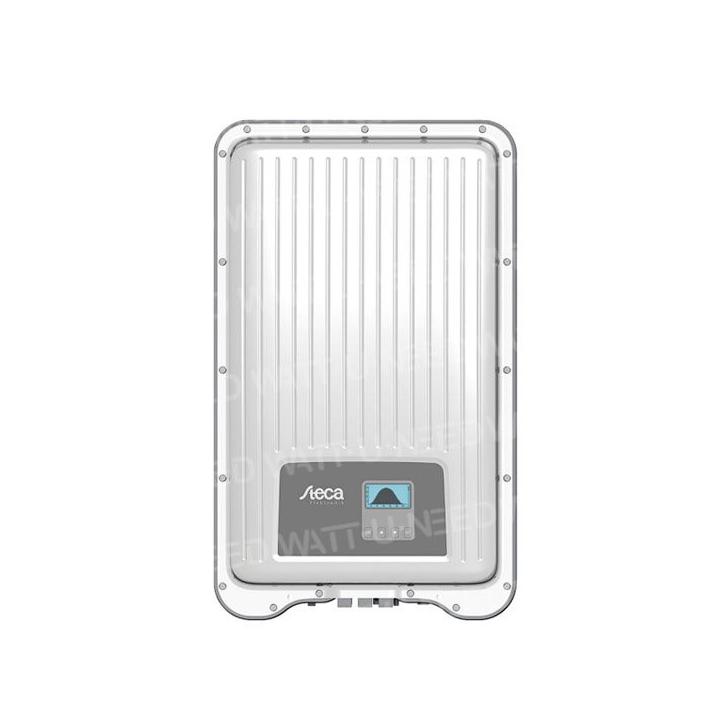

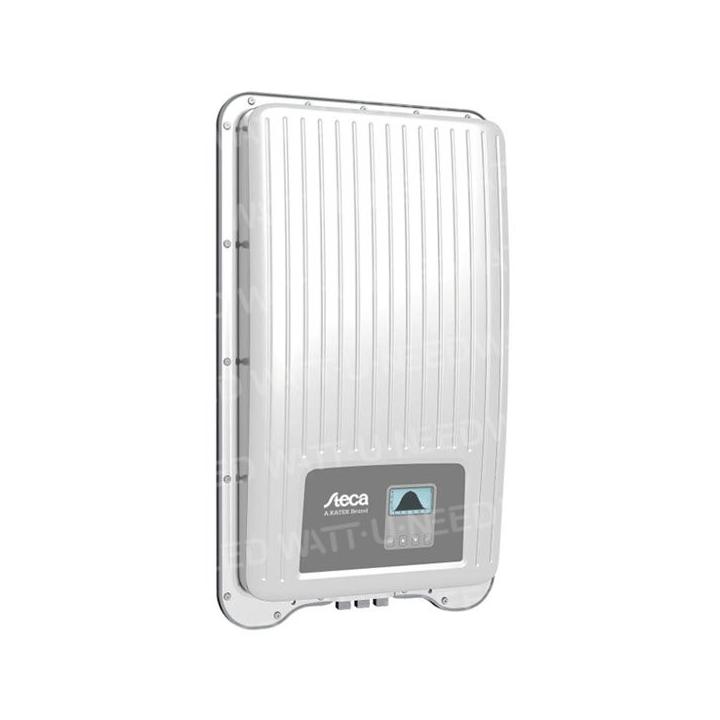

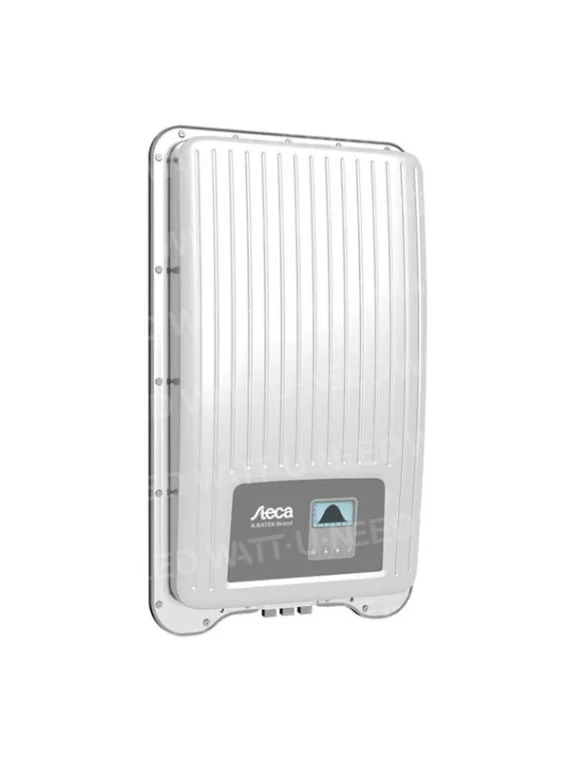

Der StecaGrid Coolconcept 3000W-Wechselrichter vereint Effizienz mit einer langen Lebensdauer. Sein Design wurde nicht nur für eine einfache und unkomplizierte Montage durchdacht, sondern auch für eine intuitive Navigation durch das Menü auf seinem LCD-Display.
Mit coolcept fleX präsentiert KATEK Memmingen die Nachfolgegeneration der etablierten coolcept-Topologie von Steca. Coolcept fleX bietet ein kreatives Energiekonzept für jedes moderne Haus.
Was ist coolcept fleX?
Die brandneue Elektronikplattform wird als technologisches Herzstück der nächsten Generation von Solarelektronik eingesetzt und verbindet zum allerersten Mal die Stromerzeugung auf Basis von Photovoltaik, das Lastmanagement und sogar die E-Mobilität. Die coolcept fleX-Plattform ist hinsichtlich ihrer zukünftigen Verwendung offen, sie wird immer auf einer einzigen Platine implementiert. Dieses extrem kleine und kompakte Format ermöglicht die Verwendung von erschwinglichen Standardkomponenten auf der Platine. So ist es möglich, ein und dasselbe Gerät zu verwenden. für verschiedene unterschiedliche Anwendungen eingesetzt werden.
Wechselrichter coolcept fleX
Coolcept fleX ist das Herzstück der neuen Generation von Wechselrichtern. Wie üblich mit Nennleistungen von 1,5 bis 5,0 kW erreichen sie besonders hohe Spitzenwirkungsgrade.
Die Vorteile der coolcept flex-Wechselrichter
Coolcept fleX ist flexibel. Mit mehreren MPP-Trackern können einfache oder sogar komplizierte Modulfelder verwaltet werden.
Coolcept fleX ist robust und einfach. Die Installation im Innen- und Außenbereich wird durch ein robustes IP65-Gehäuse ermöglicht. Dennoch ist die Produktreihe nicht nur eine der leichtesten ihrer Klasse, sondern auch sehr einfach zu installieren.
Coolcept fleX ist skalierbar. KATEK Memmingen bietet ein integriertes und skalierbares Konzept für die Erzeugung, den Verbrauch, die Speicherung und die Versorgung mit Energie für das moderne Haus von morgen.
WELTPREMIERE
Eine für alle Diese All-in-One-Lösung zu einem unvergleichlichen Preis bietet Funktionen für die unterschiedlichsten Anwendungen und ist sogar je nach benötigter Leistung skalierbar. Ob Sie einen oder mehrere MPP-Tracker, einen Hoch- oder Niederspannungsspeicher, eine Lösung mit oder ohne Notstromversorgung benötigen - alles ist möglich. KATEK Memmingen hat bereits das Aufladen eines Elektrofahrzeugs direkt von einem PV-Generator aus durchdacht und vorbereitet. Neue Komponenten und Einstellungsoptionen ermöglichen den Einsatz in vielen Ländern.
Maximaler Wirkungsgrad bei allen Eingangsspannungen und zuverlässiges Kühlkonzept. Die maximalen Wirkungsgrade der fortschrittlichen Leistungselektronik-Topologie sorgen für minimale Verluste und garantieren so eine sehr lange Lebensdauer durch extrem niedrige Selbsterwärmungswerte.
Merkmale
StecaGrid 3011_2
DC-Eingangsseite (PV-Generator)
Maximale
750V
Betriebseingangsspannungsbereich
125V ... 600V
Betriebseingangsspannungsbereich bei Nennleistung
230 V .
600 V
Anzahl MPP-Tracker
Maximaler Eingangsstrom
x 13,0 A
Kurzschlussstrom
15 A
Eingangsleistung bei maximaler aktiver Ausgangsleistung
3070W
AC-Ausgangsseite (Netzanschluss)
185 V .
276 V (abhängig von den regionalen Einstellungen)
Netznennspannung
230V
Maximaler Ausgangsstrom
14,0 A
Maximale Wirkleistung (cos phi = 1)
3000W
Maximale Scheinleistung
3000 VA
Nennleistung
3000W
50 Hz und 60 Hz
Die Frequenz
45
65 Hz (abhängig von regionalen Parametern)
Leistungsverlust in der Nacht
< 3W
Netzphasen
einphasig
Totale harmonische Verzerrung (cos phi = 1)
< 3 %
Leistungsfaktor cos ph
,8 kapazitiv .
0,8 induktiv
Charakterisierung der Betriebsleistung
Max
Effizienz
97,0 %
Europäische Effizienz
96,3 %
MPP-Effizienz
> 99,7 % (statisch), > 99 % (dynamisch
Eigenverbrauch
<
20W
Power-Downgrade bei voller Leistung von
45 °C (T amb )
Sicherheit
Isolationsprinzip
keine galvanische Trennung, ohne Transformator
Netzüberwachung
ja, integriert
Reststromüberwachung
integriert (Die Konstruktion des Wechselrichters verhindert, dass er einen DC-Ableitstrom verursacht)
Schutzklasse
Schutzklasse 2 (RCD typ A ausreichend)
Betriebsbedingungen
Anwendungsbereich
außen &
innen
Klimaschutzklasse nach IEC 60721-3-4
Umgebungstemperatur
°C ..
+60 °C
Lagertemperatur
°C ... +80 °C
Relative Luftfeuchtigkeit
% .
100 %, nicht kondensierend
Geräuschemission (typisch)
31 dBA
Montage und Konstruktion
Schutzart
IP 65
Überspannungskategorie
III (AC
II (DC)
Anschluss an der DC-Eingangsseite
Phoenix Contact SUNCLIX (2 Paare)
Anschluss an der AC-Ausgangsseite
Wieland-Stecker RST25i3
inkl. entsprechendem Stecker
Abmessungen (X x Y x Z)
× 657 × 222 mm
Lester
14,0 kg
Kommunikationsschnittstelle
RS-485 (1 x RJ45-Buchse ; anschließbar an Meteocontrol WEB'log oder Solar-Log™, Ethernet-Schnittstelle (1 x RJ45), Modbus RTU (1 x RJ45-Buchse :
