Autonomous photovoltaic kit of the Archi'Pelle

Der Archi'Pelle ist ein französischer Informations- und Schulungskanal für Energieautonomie.

Brian, sein Schöpfer, teilt seine Erfahrungen mit, die er in einem energieautarken Haus gemacht hat.

Ohne jegliche Erfahrung destilliert er mit seiner unprofessionellen Sprache Tricks und Kniffe, die das Verständnis für Neulinge erleichtern.

Er erklärt seine Erfolge, aber auch seine Misserfolge.

Wattuneed ist stolz darauf, an diesem Projekt beteiligt zu sein, das bereits im ersten Jahr seiner Gründung mehr als 6000 Mitglieder zusammengebracht hat.

Das Kit „L'Archi'Pelle“ finden Sie auf unserer Website.

The Archipelago
www.larchipelle.fr

Das Wort von Brian

„Dieses Kit für abgelegene Standorte ermöglicht es, eine gute Autonomie zu genießen, die Windturbine bringt das gewisse Extra, das an kurzen Wintertagen, wenn die Sonne launisch ist, fehlen könnte.“

Da ich mehr als 10 Stunden am Tag am Computer arbeite, habe ich noch nie zu wenig Energie gehabt.

Das Ganze wird von einem WKS-Wechselrichter gesteuert, der automatisch den Strom steuert, den er aufnimmt und wieder an das Haus zurückgibt.

Seine zwei 4,8kWh-Batterien werden dafür sorgen, dass es nicht zu Tiefentladungen kommt und somit eine gute Lebensdauer der Batterien erhalten bleibt.

Alle unsere Kits sind konfigurierbar

In den Optionen können Sie auf das Produkt klicken, um ein anderes Modell auszuwählen oder die Mengen für Ihren Bausatz zu ändern. Sie können auch die Details der ausgewählten Produkte direkt unter dem Preis sehen.

Dieser Bausatz ist für die Versorgung eines isolierten Standorts oder einer eigenständigen Anlage ausgelegt.

Die Grundzusammensetzung des Bausatzes umfasst 6 Solarmodule (modifizierbar), ein einphasiges WKS 5 kVA 48V, Solarkabel zum Anschluss der Module an das inunr und inmontone an Ihre Schalttafel, das Montagesystem für die Module ist als Option erhältlich. (Das Montagesystem, die Verkabelung und die Schutzvorrichtungen können an Ihre Bedürfnisse angepasst werden).

Sonnenkollektoren

Wechselrichter

Wählen Sie den besten Partner für die Umwandlung Ihrer Solarenergie.

Wenn Sie die Nutzung Ihrer photovoltaischen Solarenergie maximieren wollen, kann der Hybrid-Wechselrichter in Kombination mit einem Hausspeicher die ideale Lösung für Sie sein.

Wir haben die WKS-Reihe aufgrund ihrer Leistung und ihres hervorragenden Preis-Leistungs-Verhältnisses ausgewählt.
Es ist durchaus möglich, mehrere Wechselrichter in einem System zu installieren, um die verfügbare Leistung zu erhöhen.

Die Hybrid-Wechselrichter von WKS sind die ideale Lösung für die Stromversorgung eines Eigenheims, das einen isolierten Standort autark macht. Diese Einlage kann Verbraucher bis zu 5600W versorgen. Der eingebaute MPPT 120A Lastregler ermöglicht Ihnen 4500Wc an Panels. Es ist möglich, es öffentliches Netz oder Generator zum Aufladen der Batterien eingeben. Vollständige Einstellung über den LCD-Bildschirm des Inundors. SAV intern versichert, Ersatzteile verfügbar

2 Jahre Garantie

Hybrid-Wechselrichter WKS EVO Circle

Hybrid-Wechselrichter WKS EVO MAX II

1 MPPT

-> 9 Wechselrichter

2 MPPT

-> 6 Wechselrichter

Nennleistung 5600 VA - 5600W

Spannung der Batterie 48 VDC

Nennleistung 10000 VA - 1000W

Spannung der Batterie 48 VDC

Maximaler PV-Ladestrom 120 A

Maximaler AC-Ladestrom 120 A

Maximaler PV-Ladestrom 150 A

Maximaler AC-Ladestrom 150 A

Zentrale Vorteile Intuitives Design: Anpassbarer LED-Ring, 4,3-Zoll-Farb-LCD-Bildschirm, Touch-Taste. Flexibilität: Möglichkeit zur Wahl des Betriebsmodus über Timer. Konnektivität: Eingebautes WLAN, USB On-The-Go-Port, BMS-Kommunikationsport. Leistung: Hochleistungs-MPPT-Regler, großer DC-Eingangsbereich. Zuverlässigkeit: Transformatorlose Konstruktion, Parallelbetrieb bis zu 9 Einheiten. Bemerkenswerte technische Eigenschaften Leistung: 5,6 kVA MPPT-Solarladegerät: 120A LCD-Bildschirm: Farbe, 4,3 Zoll WLAN: Eingebaut Parallelbetrieb: Bis zu 9 Einheiten LED-Ring: Anpassbar mit RGB-Effekten

Zentrale Vorteile Vielseitigkeit: Passt sich an alle Arten von Installationen an (on-grid, off-grid, hybrid). Hohe Leistung: Leistungsstarker MPPT-Solarlader, Verfolgung des Punkts der maximalen Leistung. Konnektivität: Integriertes Wi-Fi, mobile App für Echtzeit-Tracking. Flexibilität: Individuelle Konfiguration von Timer, Prioritäten usw. Zuverlässigkeit: Robustes Design, mehrfache Schutzvorrichtungen, austauschbarer Lüfter. Benutzerfreundlichkeit: Farb-LCD-Bildschirm, berührungsempfindliche Tasten, anpassbare Lichteffekte. Bemerkenswerte technische Eigenschaften   Leistung: 10kVA Eingangsspannung: Großer Bereich Parallelbetrieb: Mehrere Wechselrichter können angeschlossen werden. Integrierter DC-Ausgang: Zur Versorgung von Niederspannungsgeräten

🎬 Eine Sammlung von Videos, um alles zu verstehen 🎥

🔍 Erlernen Sie, wie Sie die technischen Etiketten Ihrer Wechselrichter entschlüsseln, um die beste Wahl zu treffen! ▶️ Entdecken Sie unseren Video-Leitfaden "Etiketten entschlüsseln" und optimieren Sie Ihre Kaufentscheidung mit Vertrauen.

⚡ Müssen Sie die Spannung im Gleichstrom mit einem Voltmeter messen? ▶️ Folgen Sie unserem Video-Tutorial, um diese Technik in nur wenigen Minuten zu beherrschen!

🛡️ Stellen Sie die Sicherheit Ihrer Installationen mit einem Gleichstromschutzgehäuse, Differenzialschutz und Erdung sicher! ▶️ Entdecken Sie unseren Video-Leitfaden Elektrisches Schutzgehäuse und schützen Sie Ihre Geräte effektiv!

🔧 Optimieren Sie Ihre Installation, indem Sie die Anschlüsse und Verkabelungen von Pylontech-Wechselrichtern und -Batterien kennenlernen! ▶️ Klicken Sie hier, um mehr zu erfahren!

⚠️ Schützen Sie Ihre Geräte vor den Risiken einer Polaritätsumkehr in einem Überspannungsschutzgehäuse! ▶️ Klicken Sie hier, um zu erfahren, wie Sie häufige Fehler vermeiden und die Sicherheit Ihrer Installation gewährleisten!

🔌 Stellen Sie die Sicherheit Ihrer Installation sicher, indem Sie das Funktionieren der Erdung in einem Überspannungsschutzgehäuse verstehen! ▶️ Klicken Sie hier, um alles zu erfahren und Ihre Geräte effektiv zu schützen!

☀️ Erfahren Sie, wie Sie die Paneele mit dem Wechselrichter verbinden, um die Effizienz Ihres Solarsystems zu maximieren! ▶️ Klicken Sie hier, um diesen entscheidenden Schritt zu meistern und optimale Leistungen zu garantieren!

🔌 Erlernen Sie die AC IN- und OUT-Anschlüsse für eine perfekte Verbindung Ihres elektrischen Systems! ▶️ Klicken Sie hier, um diesen wesentlichen Schritt zu meistern und das ordnungsgemäße Funktionieren Ihrer Installation sicherzustellen!

⚡ Beherrschen Sie die Verkabelung des Wechselstroms, indem Sie Neutralleiter und Phase unterscheiden, für eine sichere und effiziente Installation! ▶️ Klicken Sie hier, um die besten Praktiken zu entdecken und Ihr elektrisches System zu optimieren!

🔋 Optimieren Sie die Verbindung der Pylontech-Batterie mit dem WKS Circle-Wechselrichter, um eine optimale Leistung Ihres Systems zu gewährleisten! ▶️ Klicken Sie hier, um die wesentlichen Techniken zu meistern und eine erfolgreiche Installation sicherzustellen!

📡 Wie man das Kommunikationskabel anschließt, um eine zuverlässige und leistungsfähige Verbindung Ihres Systems zu gewährleisten! ▶️ Klicken Sie hier, um diesen wesentlichen Schritt zu meistern und die Effizienz Ihrer Installation zu verbessern!

🚀 Entdecken Sie die wesentlichen Schritte, die vor dem Start Ihres Wechselrichters befolgt werden müssen, um optimale und sichere Leistungen zu gewährleisten! ▶️ Klicken Sie hier, um bereit zu sein und Ihre Installation von Anfang an zu optimieren!

⚠️ Stellen Sie sicher, dass die ausschließlich vom Wechselrichter versorgten Stromkreise tatsächlich versorgt werden, um einen optimalen und sicheren Betrieb zu gewährleisten! ▶️ Klicken Sie hier, um dieses entscheidende Erfordernis zu verstehen und Ihre Installation zu schützen!

🔄 Beherrschen Sie den Standardstart des WKS Circle Hybrid-Wechselrichters und verstehen Sie die grundlegenden Hinweise während des Starts sowie die Spannungsprüfung! ▶️  Klicken Sie hier, um diesen Prozess effektiv zu navigieren und das ordnungsgemäße Funktionieren Ihres Systems zu gewährleisten!

⚙️ Erforschen Sie die Grundeinstellungen des WKS Circle-Wechselrichters in Verbindung mit Pylontech Lithium-Batterien, um die Leistung Ihrer Installation zu maximieren! ▶️ Klicken Sie hier, um diese wesentlichen Einstellungen zu meistern und Ihr Energiesystem zu optimieren!

Unsere Batterieauswahl

Optimieren Sie Ihre Anlage durch die Wahl einer geeigneten, leistungsstarken Speicherlösung.

Speichern Sie Ihre überschüssige Solarproduktion für eine spätere Nutzung, um das Netz zu entlasten.

Wir haben uns aus mehreren Gründen für Pylontech Lithiumbatterien entschieden:
- Produktgarantie von 7 bis 10 Jahren;
- Eine sehr schnelle Lade- und Entladegeschwindigkeit;
- Die Kapazität kann jederzeit nachträglich erhöht werden;
- Keine technischen Kapazitätsgrenzen.

Wir bieten Ihnen zwei verschiedene Kapazitäten an. Sie sind miteinander kompatibel.

The new lithium batteries allow precise communication with the inverter and hold the charge and discharge perfectly.

The new plugs allow maximum safety, which is a plus for the uninitiated, who will be able to connect the unit without any difficulty.

Battery storage Pylontech US3000C

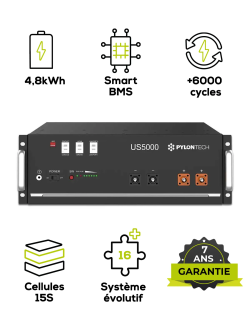

Battery storage Pylontech US5000

Rated capacity 74 Ah

DOD 95%

Rated capacity 100 Ah

DOD 95%

Tension 48 VDC

Charge/discharge 37 Ah (recommended) 37 Ah@ (Maximum)

Tension 48 VDC

Charge/discharge 80 Ah (recommended) 120 Ah@ 15min (Max.)

Cycle >6000, 25°C

Upgradable -> 16 batteries

Cycle >6000, 25°C

Upgradable -> 16 batteries

Benefits • Over 6000 cycles at 95% discharge • Compact modular design for easy capacity expansion • Supplies up to 3.552KW  • Useful capacity of 4560Wh • Short current/time duration of <2000A/1ms • TüV CE UN38.3 safety certificate  • Price per kwh: 0.08 cent

Benefits • Over 6000 cycles at 95% discharge • Compact modular design for easy capacity expansion • Supplies up to 4.8KW  • Useful capacity of 3374Wh • Short current/time duration of <4000A/2ms • TüV CE UN38.3 safety certificate • Price per kwh: 0.08 cent

Wind turbine

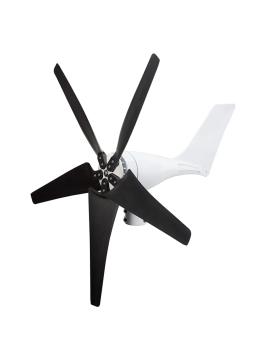

The Newmeil X-2000 domestic wind turbine. Suitable for nautical use as well as for urban or isolated dwellings.
With its aerodynamic profile and durability, Newmeil's x-2000 wind turbine is ideal for use in the marine environment.
Its silence and its very low vibrations, makes it particularly suitable for use in the city.

2-year warranty

Cables and connectors

All cables and connection are pre-wired in our workshops. Our kits are very easily put together by 'beginners' in electricity. For those who have some reservations about the technical side, our technical team assists and helps you every day from 8am to 5pm.

Montage

Die Installation dieses Bausatzes ist sehr einfach. Unsere Anleitungen sind klar und ermöglichen eine einfache Bearbeitung ohne besondere Kenntnisse. Wir beantworten alle Ihre Fragen vor, während und nach der Installation Ihres Systems.

Garantie

Alle Produkte haben eine individuelle Garantie.
Paneele garantieren 20 Jahre bei 80% der Nennleistung.
WKS-Inserter garantiert 2 Jahre.
