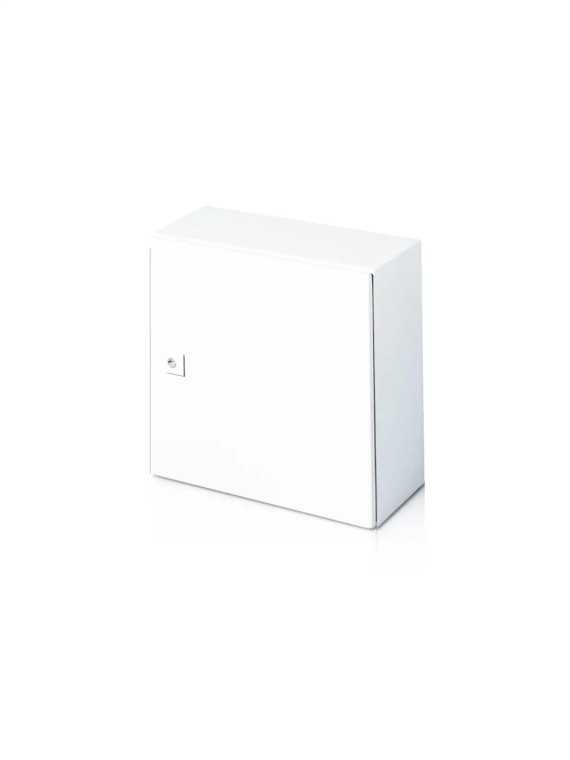

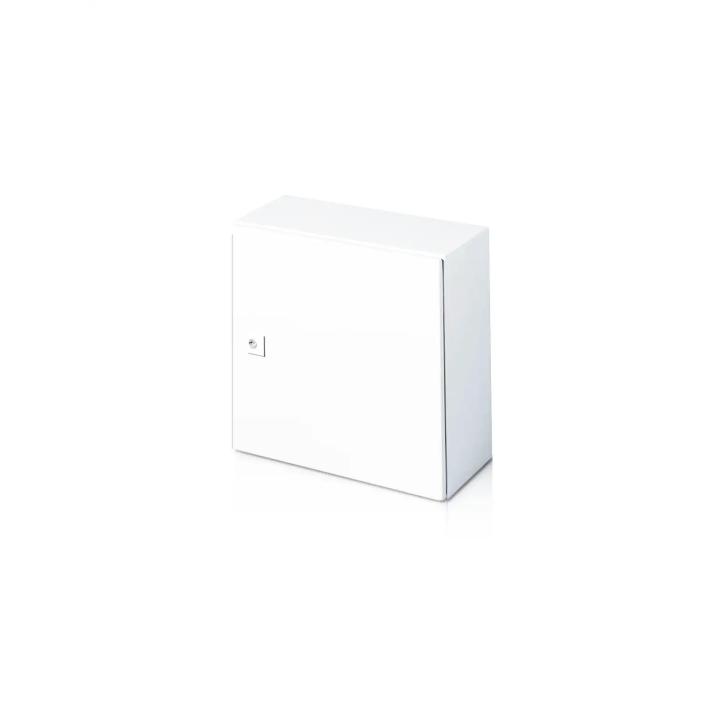

Dreiphasiger AC-Schaltkasten 36kVa Nicht-Wohngebäude

ACTri-SCH-63-300mA-Set

Die Box besteht aus :

• Kunststoffgehäuse 2x12 Module, 436x310x148mm,
• IP65
1
• Trennschalter Socomec M63 4P 63A mit Frontbedienung
• 1 Satz Federklemmen (Verteiler)
• 1 Trennschalter Schneider iC60N 4P 63A Courbe C Icc10kA + Differential 63A-
.
• 300mA Typ AC
• (Schutz des Wechselrichters)
1
• Sicherungshalter DF Electric 10x38 4P 32A 400v AC + 3 Sicherungen 10x38 32A 400v Gg (Schutz
• des Blitzableiters)
1 Blitzableiter
• Citel 4P 400v AC Typ 2 Common Mode und Differential
,
• In20kA Imax40kA
1
• Erdungsklemme :
• 2x16mm2 + 5x10mm2
• Ausgang vom Trennschalter bis zu 35mm2 Kupfer
• Verdrahtung der Baugruppe
• Kabel
• verschraubungen
