Schieferdach-Befestigungsset
64,42 €
Inklusive Steuer
0805
0712971129467
Befestigungssatz für Photovoltaikpaneele.
Geeignet für alle Arten von Schieferdächern.
Wählen Sie in den Optionen die Anzahl der Paneele und die Anordnung (Hochformat/Landschaft).
Dieses Set enthält alle Materialien, die Sie benötigen, um Ihre Photovoltaikmodule auf Schieferdächern zu befestigen.
Wählen Sie einfach in den Optionen die Anzahl der Paneele im Hochformat oder die Anzahl der Paneele im Querformat auf Ihrem Dach aus >> der Inhalt des Befestigungssets passt sich automatisch an.
Auch mit flachen Dachziegeln kompatibel.
Inhalt des Befestigungssets

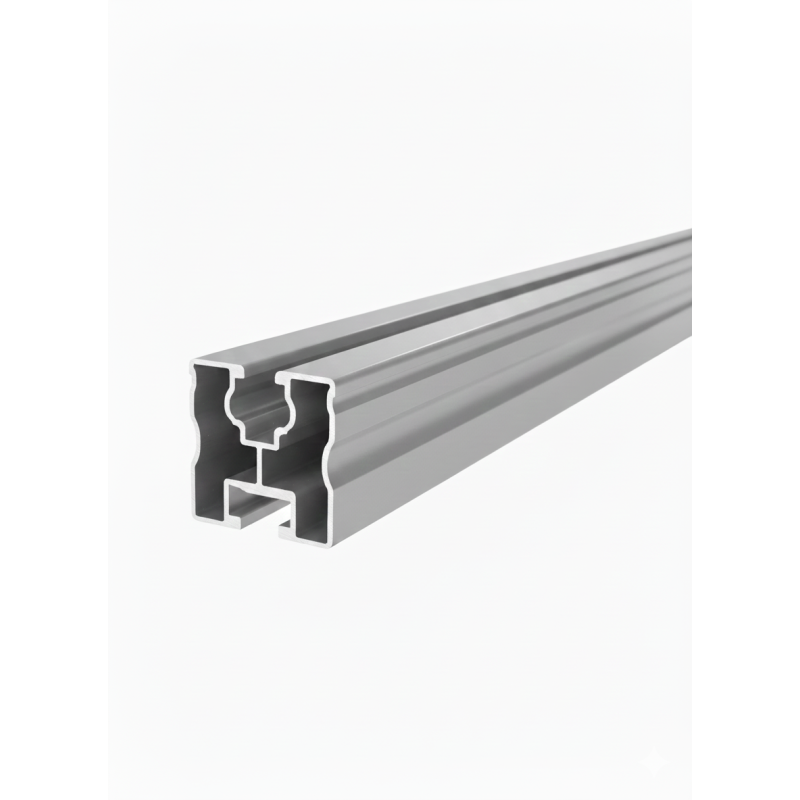

Aluminiumschiene 40x40 mm
Aluminiumschiene, auf der das Solarpanel positioniert wird. Maßgeschneiderte Schiene auf Anfrage erhältlich.
>> Mehr über die Schiene 40x40
Verbindung für Schiene - 2 Befestigungsstangen
Diese 2 Stangen dienen dazu, zwei Schienenstücke ohne Schrauben oder Werkzeuge fest miteinander zu verbinden! Stecken Sie die Verbindungsstangen einfach in die beiden zu verbindenden Schienenstücke.
>> Erfahren Sie mehr über das Verbindungsstück

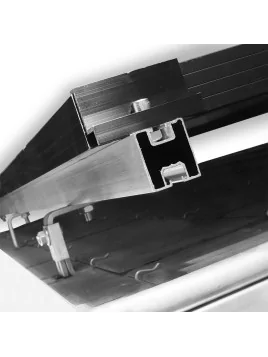

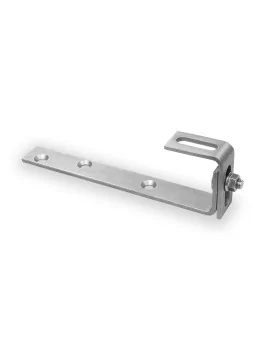

Befestigungshaken für Schieferdächer
Dieser Haken wird auf dem Dach befestigt und dient zur Fixierung der Aluminiumschiene, die als Halterung für das Solarpanel dient.
>> Mehr zum Schieferdach-Befestigungshaken

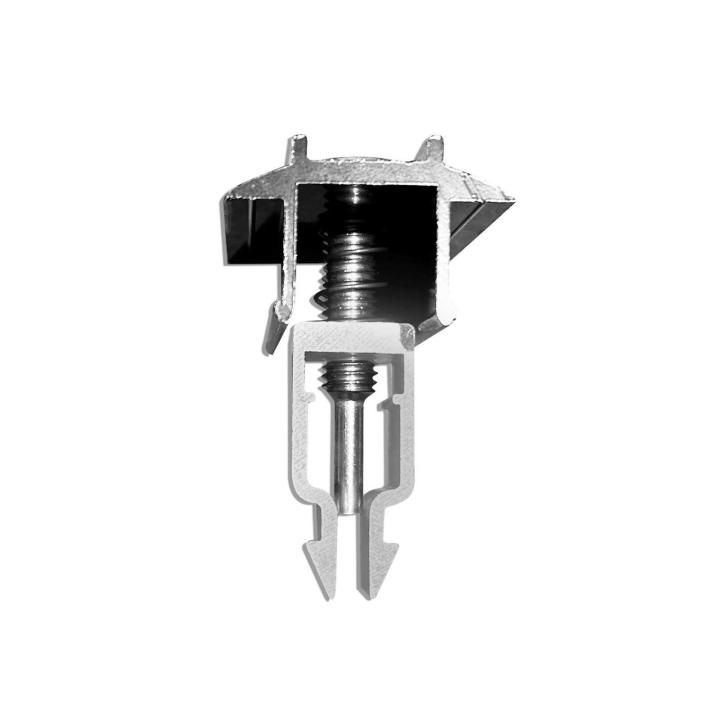

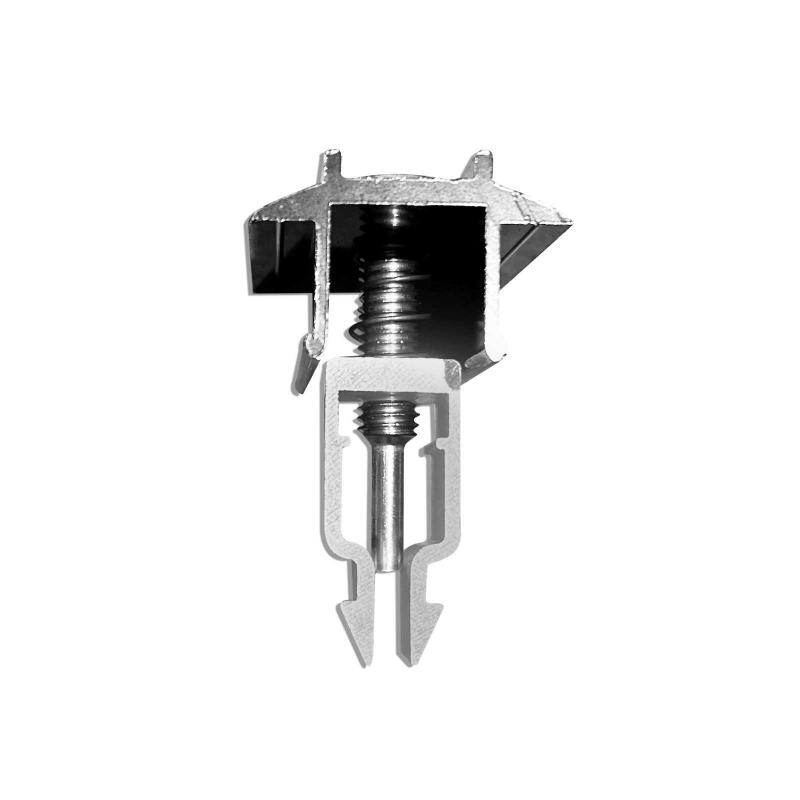

Clame de milieu - Befestigung der Platte
Clame für die innere Befestigung von Photovoltaikmodulen. Höhenverstellbar entsprechend der Rahmenhöhe des Solarmoduls: 35 - 50 mm. Wird mit Bolzen und Mutter aus Edelstahl (im Lieferumfang enthalten) an der Alu-Schiene befestigt.
Option: Höhe je nach Rahmenhöhe des Solarmoduls wählbar.
>> Mehr über die Clame du milieu

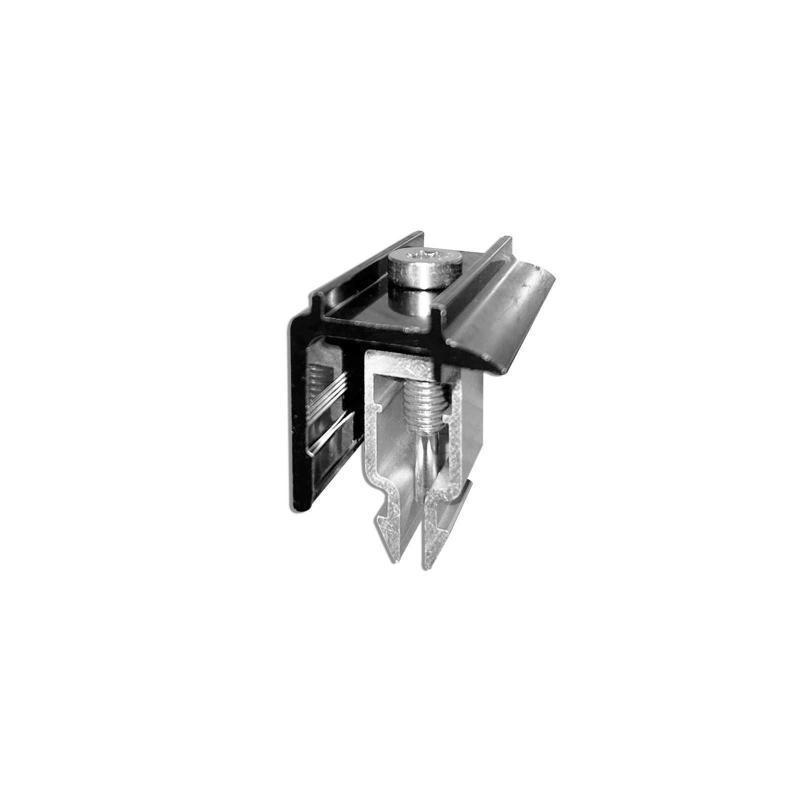

Clame de fin - Befestigung des Schildes
Klammer für die äußere Befestigung des Paneels. Verfügbare Höhen: 35mm - 40mm - 45mm - 47mm - 50mm. Diese Klammer wird mit Bolzen und Mutter (im Lieferumfang enthalten) an der Alu-Schiene befestigt.
Wie wähle ich den richtigen Bausatz für meine Paneele?
Das Befestigungsset eignet sich für alle Schieferdächer. Dank seiner Optionen passt er sich der Anordnung Ihrer Paneele an.
Die Befestigungen sind mit den klassischen Plattengrößen kompatibel.
1. Wählen Sie die Anzahl der Paneele im Hoch- oder Querformat aus
Wählen Sie pro Reihe die Anzahl der Paneele, die im Hoch- oder Querformat angeordnet sind.
Zum Beispiel benötigt die nebenstehende Anordnung 3x das Produkt Befestigungskit:
> 1. Kit für Reihe 1: 3 Paneele im Hochformat.
> 2. Set für Reihe 2: 2 Paneele im Querformat
> 3. Set für Reihe 3: 2 Paneele im Querformat
2. Wählen Sie den passenden Clame für Ihr Panel
Die Klammer wird verwendet, um das Paneel an der Aluminiumschiene zu befestigen. Die Höhe der Klammer sollte der Dicke des Rahmens entsprechen, damit das Paneel sicher an der Schiene befestigt werden kann.
Verfügbare Klammerhöhen: 35 - 40 - 45 - 47 - 50 mm
Montageschema für Schieferdachbefestigungen
Detaillierte Angaben zum gelieferten Material je nach Menge der Platte
Panneaux en portrait | ||||||
| Nombre de panneaux | Rail (m) | Détail des rails* | Jonction | Crochet | Clame de milieu | Clame de fin |
| 1 panneau | 2,4 | (2 x 1,20m) | 0 | 4 | 0 | 4 |
| 2 panneaux | 4,8 | (2 x 2,40m) | 0 | 6 | 2 | 4 |
| 3 panneaux | 7,2 | (4 x 1,80) | 2 | 8 | 4 | 4 |
| 4 panneaux | 9,6 | (4 x 2,40m) | 2 | 10 | 6 | 4 |
| 5 panneaux | 12,0 | (4 x 2,40m et 2 x 1,20m) | 4 | 12 | 8 | 4 |
| 6 panneaux | 14,4 | (6 x 2,40m) | 4 | 14 | 10 | 4 |
| 7 panneaux | 16,8 | (6 x 2,40m et 2 x 1,20m) | 6 | 16 | 12 | 4 |
| 8 panneaux | 19,2 | (8 x 2,40m) | 6 | 18 | 14 | 4 |
| 9 panneaux | 21,6 | (8 x 2,40m et 2 x 1,20m) | 8 | 20 | 16 | 4 |
| 10 panneaux | 24 | (10 x 2,40m) | 8 | 22 | 18 | 4 |
| 11 panneaux | 26,4 | (10 x 2,40m et 2 x 1,20m) | 10 | 24 | 20 | 4 |
| 12 panneaux | 28,8 | (12 x 2,40m) | 10 | 26 | 22 | 4 |
| 13 panneaux | 31,2 | (12 x 2,40 et 2 x 1,20m) | 12 | 30 | 24 | 4 |
| 14 panneaux | 33,6 | (14 x 2,40m) | 12 | 30 | 26 | 4 |
| 15 panneaux | 36,0 | (14 x 2,40m et 2 x 1,20m) | 14 | 34 | 28 | 4 |
| 16 panneaux | 38,4 | (16 x 2,40m) | 14 | 36 | 30 | 4 |
| 17 panneaux | 40,8 | (16 x 2,40m et 2 x 1,20m) | 16 | 38 | 32 | 4 |
| 18 panneaux | 43,2 | (18 x 2,40m) | 16 | 40 | 34 | 4 |
| 19 panneaux | 45,6 | (18 x 2,40m et 2 x 1,20m) | 18 | 44 | 36 | 4 |
| 20 panneaux | 48 | (20 x 2,40) | 18 | 46 | 38 | 4 |
Panneaux en paysage | ||||||
| Nombre de panneaux | Rail (m) | Détail des rails* | Jonction | Crochet | Clame de milieu | Clame de fin |
| 1 panneau | 3,6 | (2 x 1,80m) | 0 | 4 | 0 | 4 |
| 2 panneaux | 7,2 | (4 x 1,80m) | 2 | 6 | 2 | 4 |
| 3 panneaux | 10,4 | (4 x 1,80m et 2 x 1,60m) | 4 | 8 | 4 | 4 |
| 4 panneaux | 14,0 | (6 x 1,80m et 2 x 1,60m) | 6 | 10 | 6 | 4 |
| 5 panneaux | 17,6 | (8 x 1,80m et 2 x 1,60m) | 8 | 12 | 8 | 4 |
| 6 panneaux | 21,2 | (10 x 1,80m et 2 x 1,60m) | 10 | 14 | 10 | 4 |
| 7 panneaux | 24,4 | (10 x 1,80m et 4 x 1,60m) | 12 | 16 | 12 | 4 |
| 8 panneaux | 28,0 | (12 x 1,80m et 2 x 1,60m) | 14 | 18 | 14 | 4 |
| 9 panneaux | 31,6 | (14 x 1,80m et 4 x 1,60m) | 16 | 20 | 16 | 4 |
| 10 panneaux | 35,2 | (16 x 1,80m et 4 x 1,60m) | 18 | 22 | 18 | 4 |
| 11 panneaux | 38,8 | (18 x 1,80m et 4 x 1,60m) | 20 | 24 | 20 | 4 |
| 12 panneaux | 42,4 | (20 x 1,80m et 4 x 1,60 m) | 22 | 26 | 22 | 4 |
| 13 panneaux | 46,0 | (22 x 1,80m et 4 x 1,60m) | 24 | 28 | 24 | 4 |
| 14 panneaux | 49,6 | (24 x 1,80m et 4 x 1,60m) | 26 | 30 | 26 | 4 |
| 15 panneaux | 53,2 | (26 x 1,80m et 4 x 1,60m) | 28 | 32 | 28 | 4 |
| 16 panneaux | 56,8 | (28 x 1,80m et 4 x 1,60m) | 30 | 34 | 30 | 4 |
| 17 panneaux | 60,4 | (30 x 1,80m et 4 x 1,60m) | 32 | 36 | 32 | 4 |
| 18 panneaux | 64,0 | (32 x 1,80m et 4 x 1,60m) | 34 | 38 | 34 | 4 |
| 19 panneaux | 67,6 | (34 x 1,80m et 4 x 1,60m) | 36 | 40 | 36 | 4 |
| 20 panneaux | 71,2 | (36 x 1,80m et 4 x 1,60m) | 38 | 42 | 38 | |
* Die Schienendetails dienen nur zur Orientierung und hängen von der Größe der Paneele ab (wodurch die Länge der Schienen variiert).
