Vor allem bei bewölktem Himmel, wenn sich die Lichtintensität ständig ändert, verbessert ein ultraschneller MPPT-Regler die Energiegewinnung um bis zu 30 % im Vergleich zu PWM-Ladereglern und um bis zu 10 % im Vergleich zu langsameren MPPT-Reglern.
Ultraschnelle Lokalisierung des Punkts der maximalen Leistung (MPPT - Maximum Power Point Tracking).
Vor allem bei bewölktem Himmel, wenn sich die Lichtintensität ständig ändert, verbessert ein ultraschneller MPPT-Controller die Energiegewinnung um bis zu 30 % im Vergleich zu PWM-Ladereglern (Pulsweitenmodulation) und um bis zu 10 % im Vergleich zu langsameren MPPT-Controllern.
Erweiterte Erkennung des Punkts der maximalen Leistung bei schattigen Bedingungen
Bei schattigen Bedingungen können zwei oder mehr Punkte maximaler Leistung auf der Spannungs-Leistungs-Kurve vorhanden sein. Herkömmliche MPPTs neigen dazu, sich auf einen lokalen MPP festzulegen, der nicht unbedingt der optimale MPP ist. Der innovative Algorithmus von SmartSolar wird die Energierückgewinnung immer maximieren, indem er sich auf dem optimalen MPP festsetzt.
Außergewöhnliche Umwandlungseffizienz
Es gibt keinen Lüfter. Maximale Effizienz über 98%.
PV-Spannung bis 100 V
Der Laderegler kann eine Batterie mit niedrigerer Nennspannung aus einem Feld mit PV-Modulen mit höherer Nennspannung laden. Der Controller stellt sich automatisch auf eine Nennspannung der Batterie von 12 oder 24 V ein.
Automatische Erkennung der Batteriespannung
Der Controller wird sich nur einmal automatisch auf eine Systemspannung von 12 oder 24 V einstellen. Wenn in einem späteren Schritt eine andere Systemspannung benötigt wird, muss diese manuell geändert werden, z. B. mit der Bluetooth-Anwendung.
Adaptives Laden in drei Schritten
Der Controller ist für einen dreistufigen Ladeprozess konfiguriert: Bulk - Absorption - Float.
Bulk In dieser Phase gibt der Controller so viel Strom wie möglich ab, um die Batterien schnell aufzuladen.
Absorption Wenn die Batteriespannung die Parameter für die Absorptionsspannung erreicht, schaltet der Controller in den Modus mit konstanter Spannung um. Bei flachen Entladungen der Batterie wird die Absorptionsladezeit begrenzt, um eine Überladung zu vermeiden. Nach einer Tiefentladung wird die Absorptionsladezeit automatisch verlängert, um eine vollständige Aufladung des Akkus zu gewährleisten. Außerdem endet die Absorptionszeit auch, wenn der Ladestrom auf unter 2 A sinkt.
Float In diesem Schritt wird die Float-Spannung an den Akku angelegt, um ihn in einem voll aufgeladenen Zustand zu halten. Wenn die Batteriespannung für mindestens 1 Minute unter die Float-Spannung fällt, wird ein neuer Ladezyklus eingeleitet.
Flexibler Ladealgorithmus
Vollständig programmierbarer Ladealgorithmus (siehe den Abschnitt Software auf unserer Website) und acht vorprogrammierte Algorithmen, die mit einem Drehschalter ausgewählt werden können (weitere Einzelheiten siehe Handbuch).
Erweiterter elektronischer Schutz
Schutz vor Überhitzung und Reduzierung der Stromzufuhr bei hohen Temperaturen.
Interne Temperatursonde
Sie kompensiert die Float- und Absorptionsladespannungen in Abhängigkeit von der Temperatur.
VE.Direct
Für eine kabelgebundene Datenverbindung zu einem Color Control Bedienfeld, einem PC oder anderen Geräten.
Ferngesteuertes Ein-/Ausschalten
Zum Anschluss z. B. an ein BMS von VE.BUS.
Programmierbares Relais
Kann (u. a. mit einem Smartphone) programmiert werden, um einen Alarm oder andere Ereignisse auszulösen.

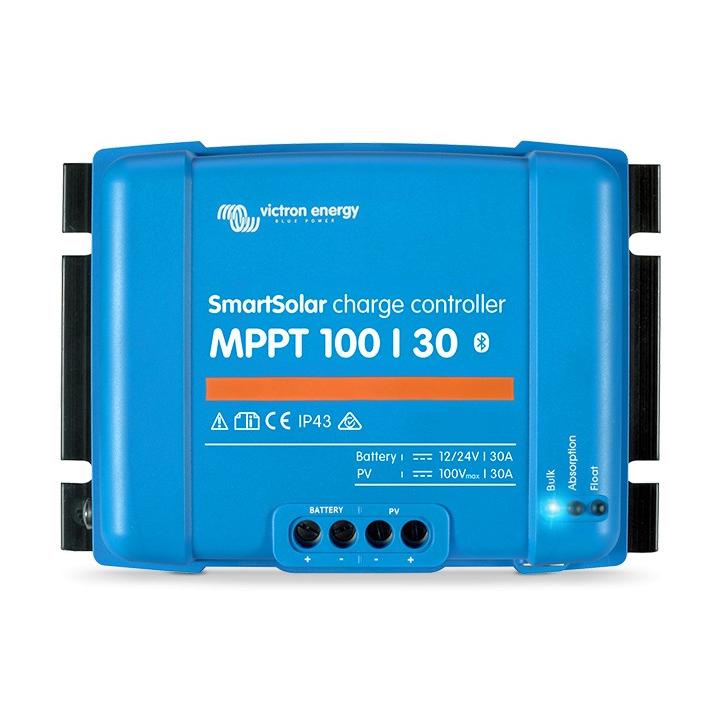

SmartSolar Laderegler
MPPT 100/30
MPPT 100/50
Batteriespannung
Automatische Auswahl 12/24 V
Maximaler Batteriestrom
30A
50A
PV-Nennleistung
12 V 1a, b)
700W
PV-Nennleistung, 24 V 1a, b)
1400W
Maximale PV
100V
PV-Kurzschlussstrom 2)
35A
60A
Spitzenwirkungsgrad
98%
Eigenverbrauch
10 mA
Ladespannung "Absorption"
Standardeinstellung: 14,4 V / 28,8 V / 57,6 V (einstellbar
"Ausgleich" 3)
Stand
16,2 V / 28,8 V / 64,8 V (einstellbar)
Ladespannung "Float"
Standardkonfiguration: 13,8 V / 27,6 V / 55,2 V (einstellbar)
Ladealgorithmus
Adaptiver mehrstufiger Algorithmus (acht vorprogrammierte Algorithmen) oder benutzerdefinierter Al
Temperaturkompensation
mV / °C resp.
-32 mV / °C
Schutz
Verpolung der Batterie (Sicherung, vom Benutzer nicht zugänglich) Kurzschluss am Ausgang
Betriebstemperatur
+60°C (Nennleistung am Ausgang bis 40°C)
Luftfeuchtigkeit
95 %
Kondensation
Maximale Höhe
5000 m (volle Nennleistung bis 2000 m)
Umweltbedingungen
Innen Typ 1, ohne Klimaanlage
Verschmutzungsgrad
PD3
Datenkommunikationsport und Fern-Ein-/Ausschaltung
Direkt
GEHÄUSE
Farbe
Blau (RAL 5012)
Leistungsklemmen
13 mm² / AWG6
Schutzgrad
IP43 (elektronische Komponenten) IP 22 (Anschlussbereich
Gewicht
25 kg
Abmessungen (H x B x T)
130 x 186 x 70 mm
Sicherheit
EN/IEC 62109-1
) Wenn eine höhere PV-Leistung angeschlossen ist, wird der Controller die Eingangsleistung begrenzen
1b) Die PV-Spannung muss Vbat + 5 V überschreiten, damit sich der Controller einschaltet. Danach ist die minimale PV-Spannung Vbat + 1 V 2) Ein PV-Array mit einem höheren Kurzschlussstrom kann den Controller beschädigen.
