"Victron Phoenix Smart IP43 Ladegerät"
Bluetooth Smart aktiviert
Jedes Smartphone, Tablet oder andere Gerät mit aktiviertem Bluetooth kann verwendet werden, um den Ch argeur zu überwachen, Einstellungen zu ändern und ihn zu aktualisieren, wenn neue Softwarefunktionen verfügbar sind.

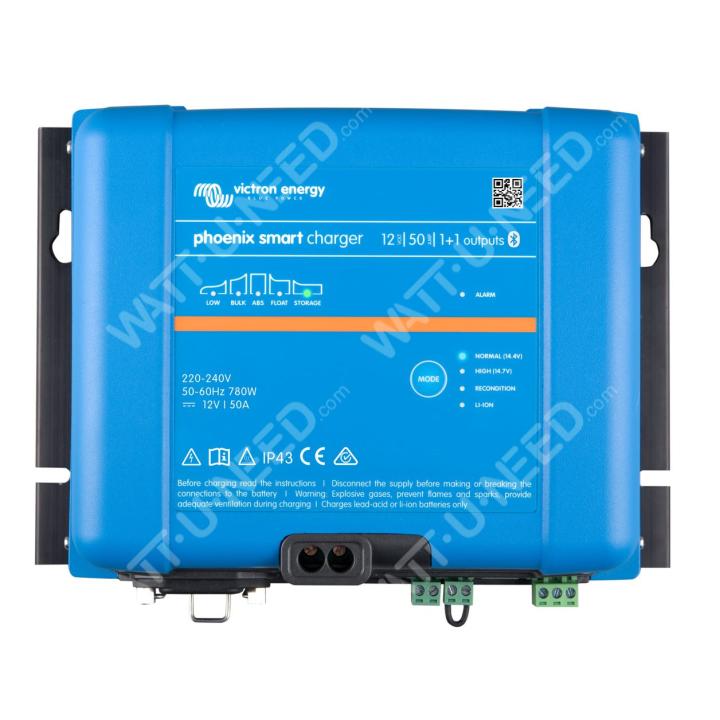

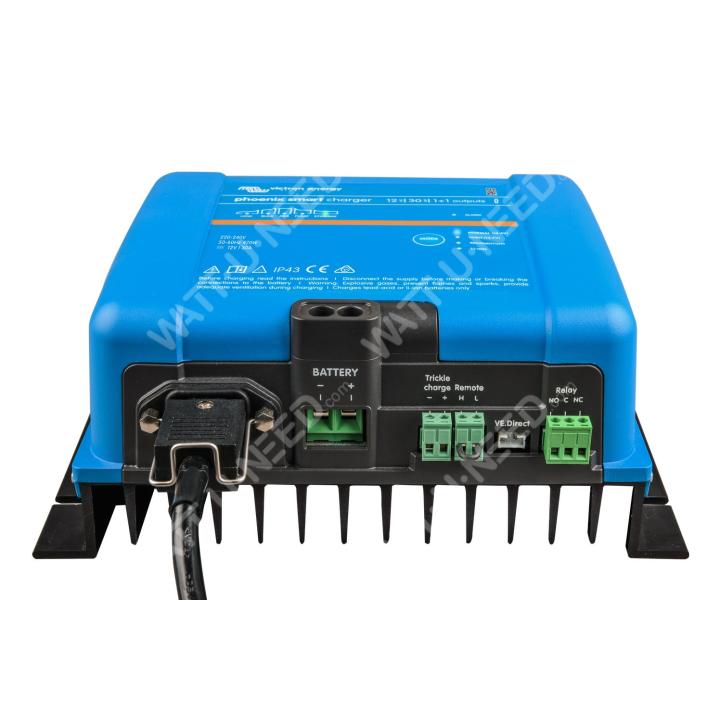

Phoenix Smart (1+1): zwei Ausgänge zum Laden von 2 Batteriebänken
Zur Wartung einer Starterbatterie bestimmt, ist der zweite Ausgang bei einer etwas niedrigeren Spannung auf etwa 3 Ampere begrenzt.

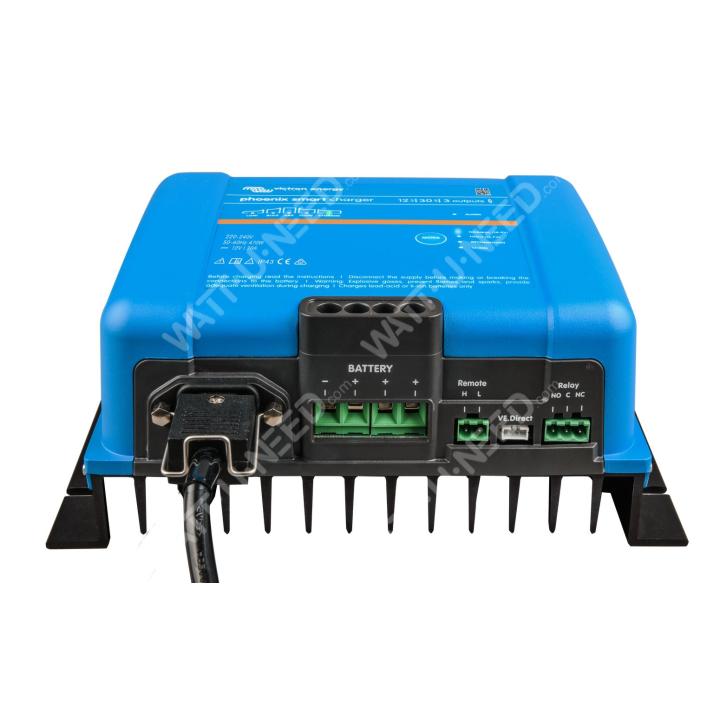

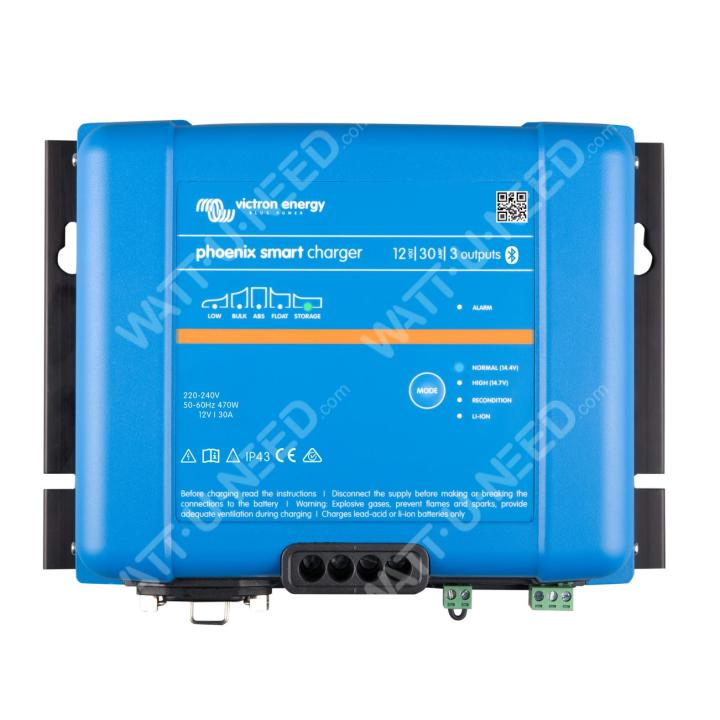

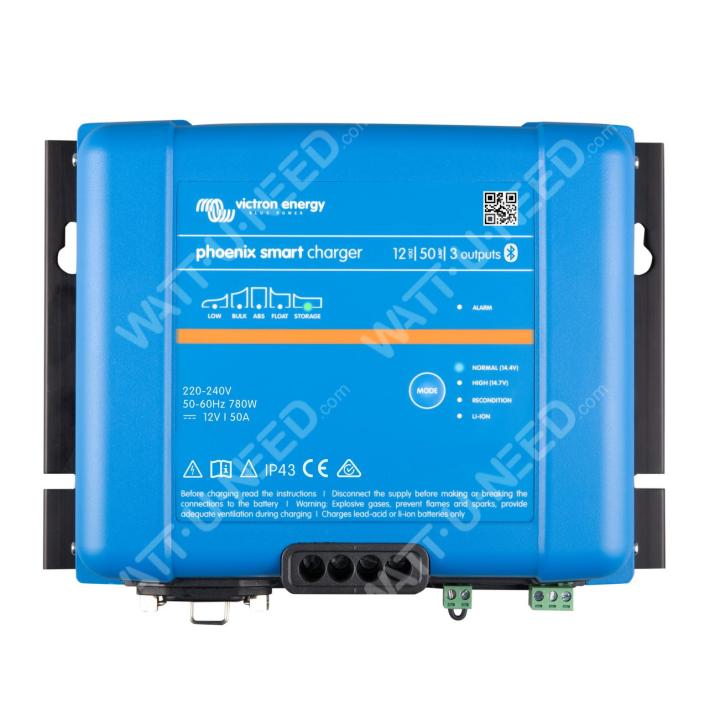

Phoenix Smart (3): drei volle Stromausgänge zum Laden von 3 Batteriebänken
Alle Ausgänge können den gesamten Nennausgangsstrom einspeisen.
Automatische Spannungskompensation
Das Ladegerät gleicht Spannungsabfälle aus, die in der Gleichstromverkabelung auftreten, indem es die Ausgangsspannung leicht erhöht, wenn der Gleichstrom ansteigt. Weitere Einzelheiten entnehmen Sie bitte dem Handbuch.
Die richtige Menge an Ladung: Variable Absorptionsdauer
Wenn die Batterie nur wenig belastet wird (z. B. auf einem Boot mit Landanschluss), wird die Absorptionsladephase verkürzt, um eine Überladung zu vermeiden. Nach einer Tiefentladung wird die Absorptionsladezeit automatisch verlängert, um sicherzustellen, dass die Batterie vollständig aufgeladen ist.
Vermeidung von Gasschäden: BatterySafe-Modus
Wenn zum schnellen Aufladen einer Batterie eine hohe Ladeleistung mit einer hohen Absorptionsspannung verbunden ist, verhindert das Phoenix-Ladegerät eine Beschädigung durch übermäßiges Gasen, indem es den Spannungsanstieg automatisch begrenzt, sobald die Gasungsspannung erreicht ist.
Weniger Wartung und Alterung, wenn die Batterie nicht verwendet wird: Der Speichermodus
Der Speichermodus wird ausgelöst, wenn der Akku 24 Stunden lang nicht beansprucht wurde. Im Standby-Modus wird die Float-Spannung auf 2,2 V / Zelle (13,2 V bei einer 12-V-Batterie) reduziert, um Gasung und Korrosion der positiven Platten zu minimieren. Einmal pro Woche wird die Spannung auf das Absorptionsniveau angehoben, um die Batterie zu "egalisieren". Diese Funktion verhindert die Elektrolytschichtung und Sulfatierung, die Hauptursachen für die vorzeitige Alterung von Batterien.
Es können auch Lithium-Ionen-Batterien (LiFePO4) geladen werden.
Eine On-Off-Steuerungsfunktion des Ladegeräts kann implementiert werden, indem ein Relais oder ein Open-Collector-Optokopplerausgang von einem Lithium-Ionen-BMS an den Fernsteuerungsanschluss angeschlossen wird. Alternativ kann die gesamte Spannungs- und Stromsteuerung über Bluetooth erfolgen.
Ein-/Ausschalten aus der Ferne
Die Fern-Ein-/Ausschaltung des Systems verfügt über zwei Anschlüsse: den Fernanschluss H und den Fernanschluss L. Zwischen den Klemmen H und L kann ein Fern-Ein/Aus-Schalter oder ein Relaiskontakt angeschlossen werden. Andernfalls kann die Klemme H nach oben oder die Klemme L nach unten gezogen werden. Weitere Einzelheiten entnehmen Sie bitte dem Handbuch.
VE.Direct-Schnittstelle
Für eine kabelgebundene Datenverbindung zu einem Color Control Bedienfeld, einem PC oder anderen Geräten. Bitte beachten Sie die VictronConnect-Anwendung im Bereich Downloads/Software auf unserer Website).
Belastungskurven
Eigenschaften
Phoenix Smart IP43 Ladegerät | 12 V, 2 Ausgänge - 12/30(1+1) / 12/50(1+1 |
12 V, 3 Ausgänge - 12/30(3) / 12/50 |
24 V, 2 Ausgänge - / 24/25(1+1 |
24 V, 3 Ausgänge - 24/16(3) / 24/25 |
Eingangsspannung | 230 VAC (Bereich: |
210-250 V) |
DC-Versorgungsspannungsbereich | 290 - 575 VCC |
Aufgenommener Rückstrom | AC getrennt: <0,1 mA AC angeschlossen und Fernabschaltung des Ladegeräts: <6 mA |
Energieverbrauch ohne Last |
Wirkungsgrad | 12/30 : |
94% - 12/50: 92% | 12/30:94% - 12/50: 92% | 94,00% | 94,00 |
"Absorptions"-Ladespannung | Normal: 14,4 V Hoch: 14,7 V Lithium-Ionen: 14,2 V | Normal: 28,8 | V Hoch |
29,4 V Lithium-Ionen: 28,4 |
"Float"-Ladespannung | Normal: 13,8 V Erhöht: 13,8 V Lithium-Ionen: 13,5 |
Normal: 27,6 V Erhöht: 27,6 V Lithium-Ionen : |
27,0 V |
Speichermodus | Normal: 13,2 V Hoch: 13,2 V Lithium-Ionen: 13,5 |
Normal: 26,4 V Hoch: 26,4 V Lithium-Ionen: 27,0 |
Vollständig programmierbar | Ja, mit Bluetooth und/oder VE |
Direkt |
Betriebsbatterie-Ladestrom | 30 / 50 A | 16 / 25 A |
Starterbatterie-Ladestrom |
A (nur bei Modellen mit 1+1 Ausgang) |
Adaptiver 5-stufiger | Ladealgorithmus |
Schutz | Verpolung der Batterie (Sicherung |
nicht für den Nutzer zugänglich) / Ausgangskurzschluss / Überhitzung |
| Als Netzteil verwendbar | Ja, die Ausgangsspannung kann über Bluetooth und/oder VE programmiert werden |
Direkt |
Betriebstemperaturbereich |
60°C (0 - 140°F) Nennausgangsstrom bis 40 ºC, Lineare Abnahme um 20 % bei 60 ºC |
Luftfeuchtigkeit (nicht kondensierend) | max. 95 % |
Gleichstromleistung : |
5 A bis 28 VDC |
Material und Farbe | Aluminium (blau RAL 5012) |
Batterieanschluss | Schraubklemmen 16 mm² (AWG6 |
AC-Anschluss |
320 C14 Eingang mit Ring |
Haltebügel (AC-Kabel für Länder mit speziellen Steckern müssen separat bestellt werden) |
Schutzgrad | IP43 (elektronische Bauteile), |
IP22 (Anschlussbereich |
Abmessungen (H x |
180 x 249 x 100 mm (7,1 x 9,8 x 4,0 Zoll) |
Sicherheit | EN 60335-1, EN 60335-2-29 |
Emission | EN 55014-1 |
EN 61000-6-3, EN 61000-3-2 |
Störfestigkeit | EN 55014-2, EN 61000-6-1, EN 61000-6-2, EN 61000-3-3 |
