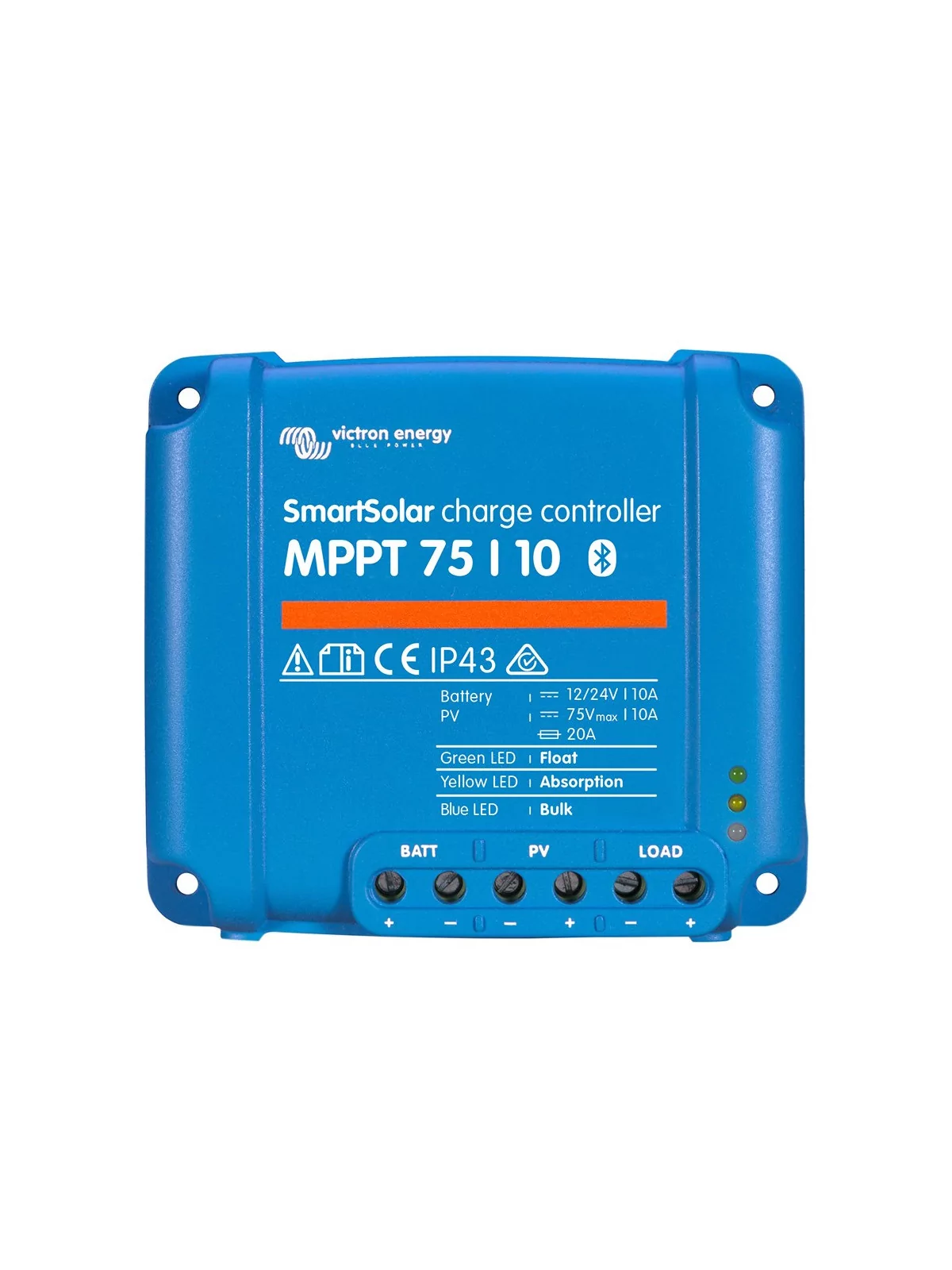

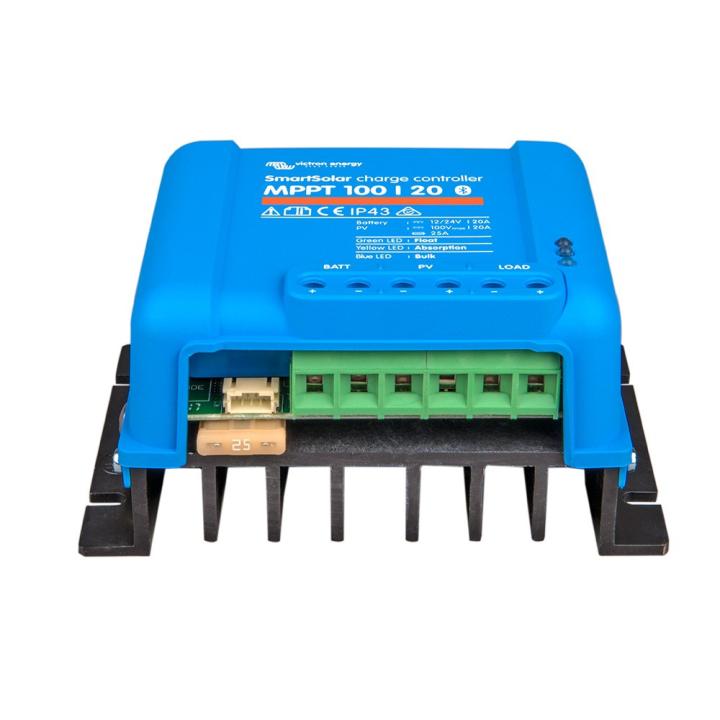

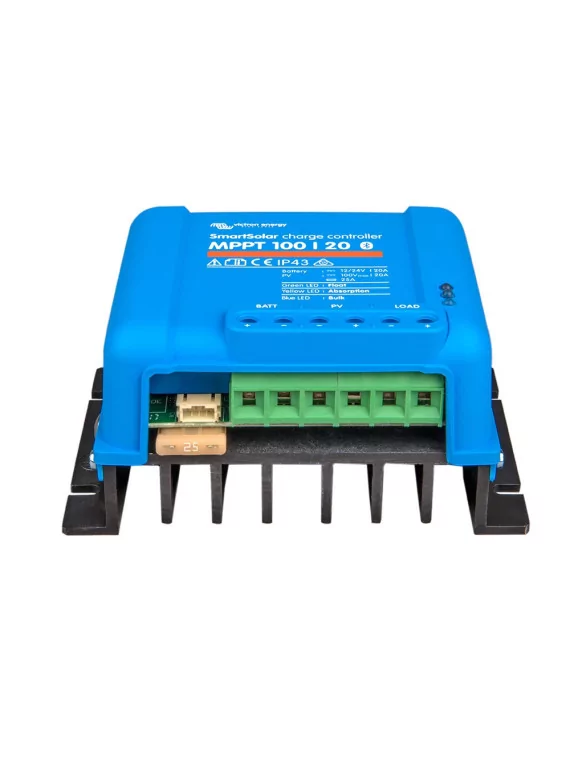

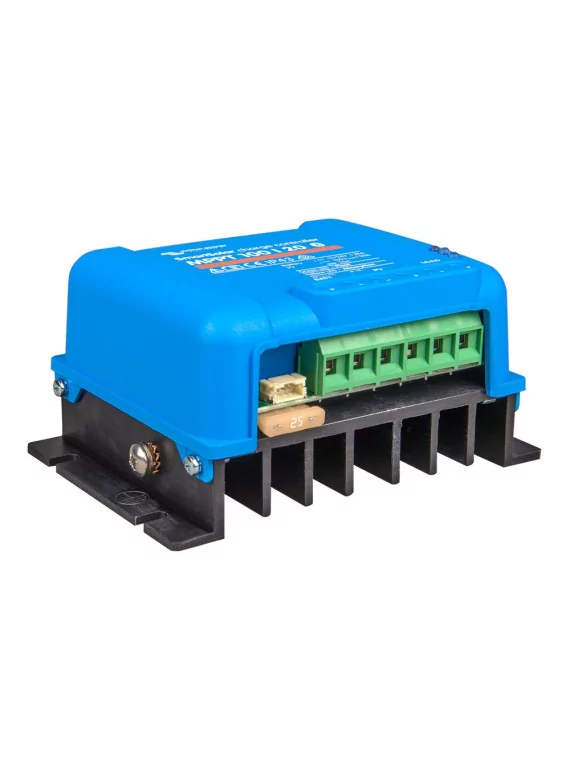

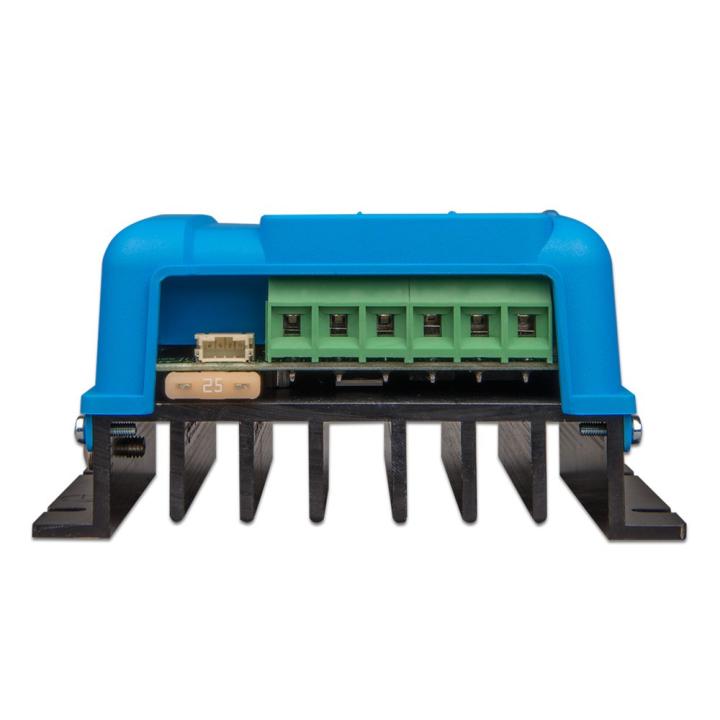

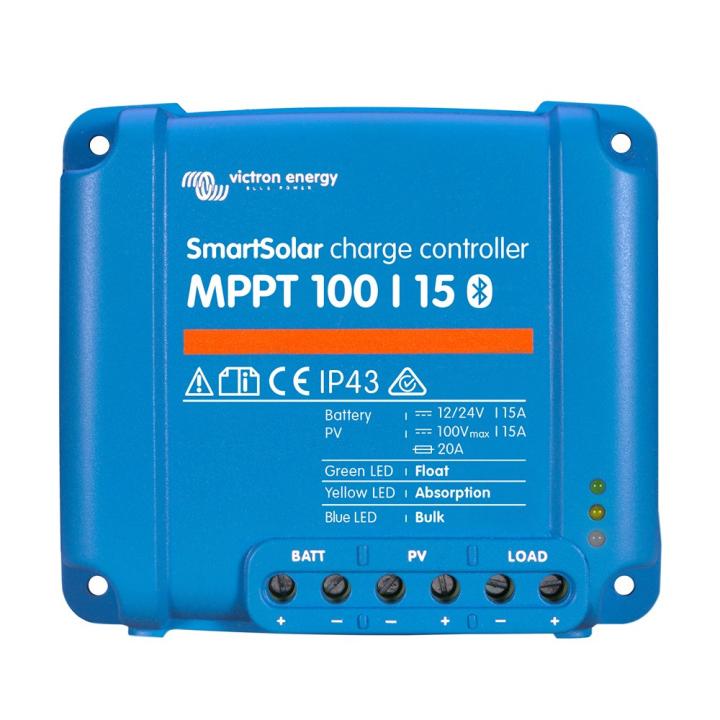

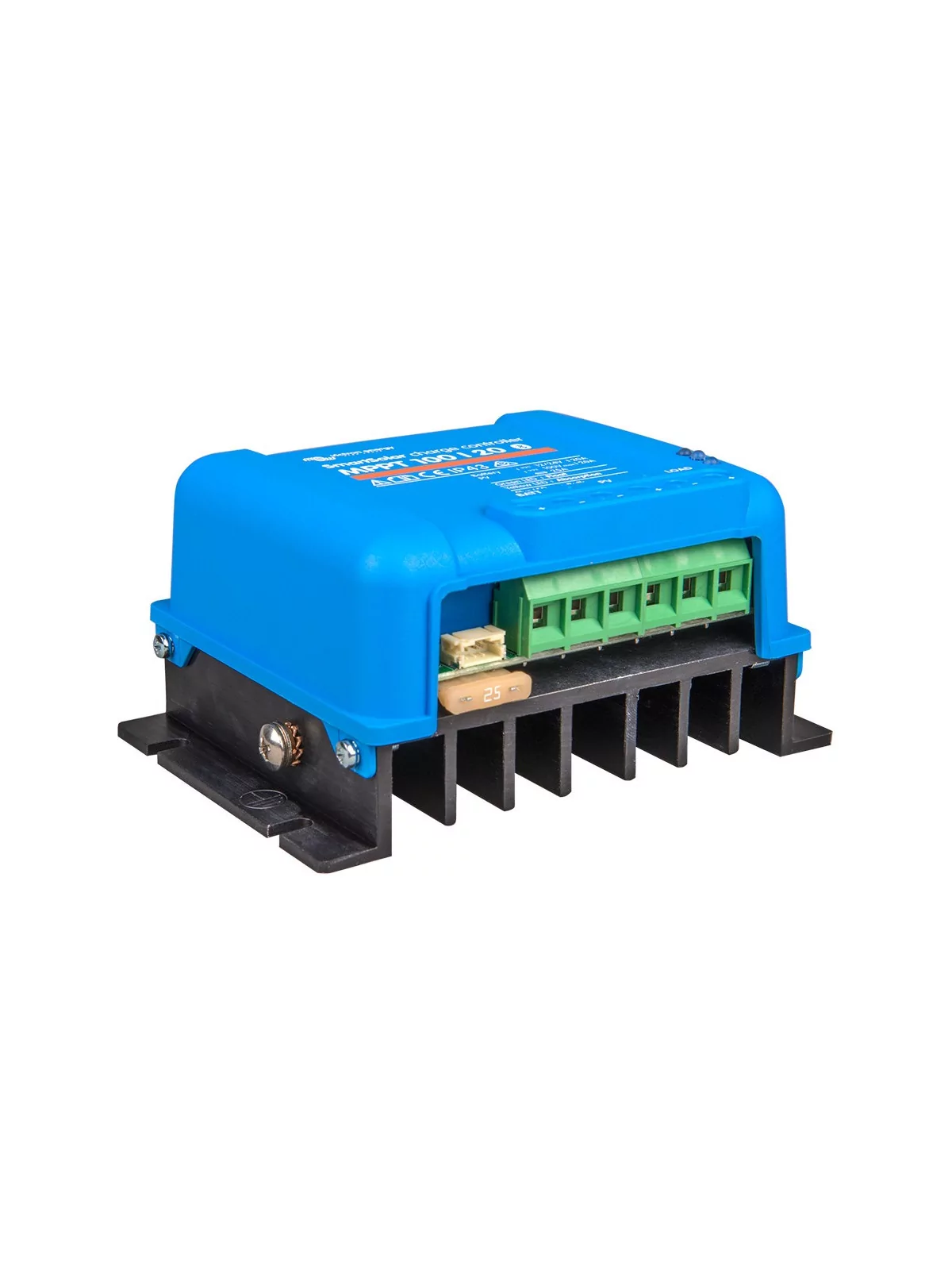

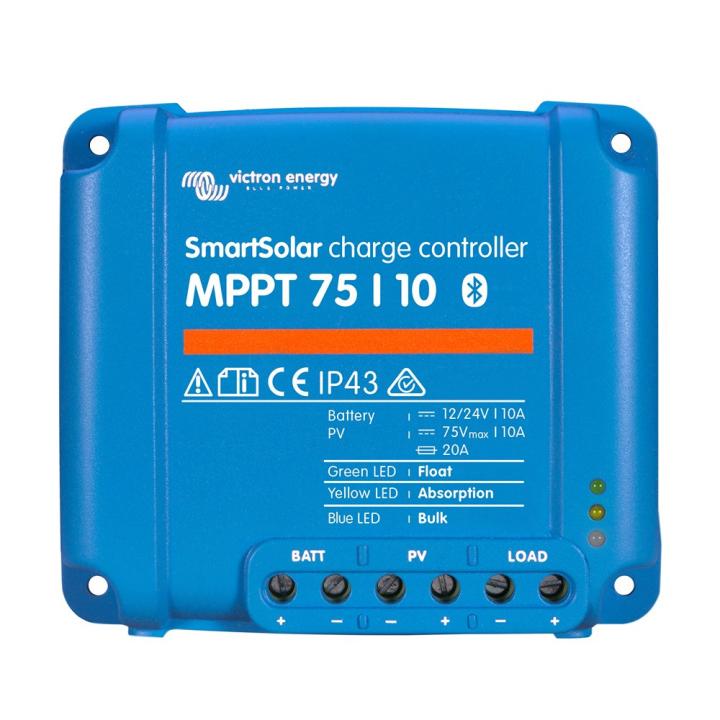

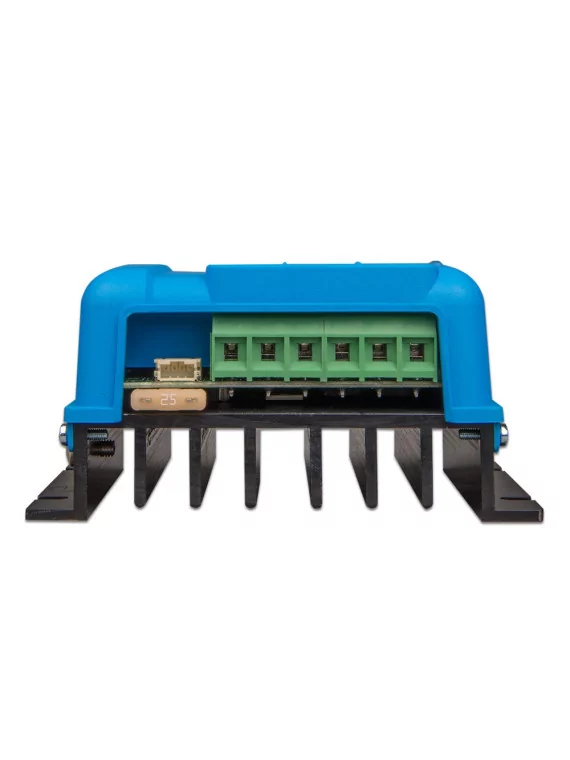

    Victron SmartSolar 75/10-15 & 100/15-20 MPPT-Regler
    Victron SmartSolar 75/10-15 & 100/15-20 MPPT-Regler
    Victron SmartSolar 75/10-15 & 100/15-20 MPPT-Regler
    Victron SmartSolar 75/10-15 & 100/15-20 MPPT-Regler
    Victron SmartSolar 75/10-15 & 100/15-20 MPPT-Regler
    Victron SmartSolar 75/10-15 & 100/15-20 MPPT-Regler
    Victron SmartSolar 75/10-15 & 100/15-20 MPPT-Regler
    Victron SmartSolar 75/10-15 & 100/15-20 MPPT-Regler
    Victron SmartSolar 75/10-15 & 100/15-20 MPPT-Regler
    Victron SmartSolar 75/10-15 & 100/15-20 MPPT-Regler
    Victron SmartSolar 75/10-15 & 100/15-20 MPPT-Regler
    Victron SmartSolar 75/10-15 & 100/15-20 MPPT-Regler
    Victron SmartSolar 75/10-15 & 100/15-20 MPPT-Regler

    Victron SmartSolar 75/10-15 & 100/15-20 MPPT-Regler

    79,86 €
    Inklusive Steuer
    10059
    0712971136236

    Ultraschneller und hocheffizienter 12/24V Maximum Power Point Tracking (MPPT) Solarladeregler: Optimale Leistung, Leistungsoptimierung bei Teilbeschattung, programmierbare Batteriealgorithmen ...

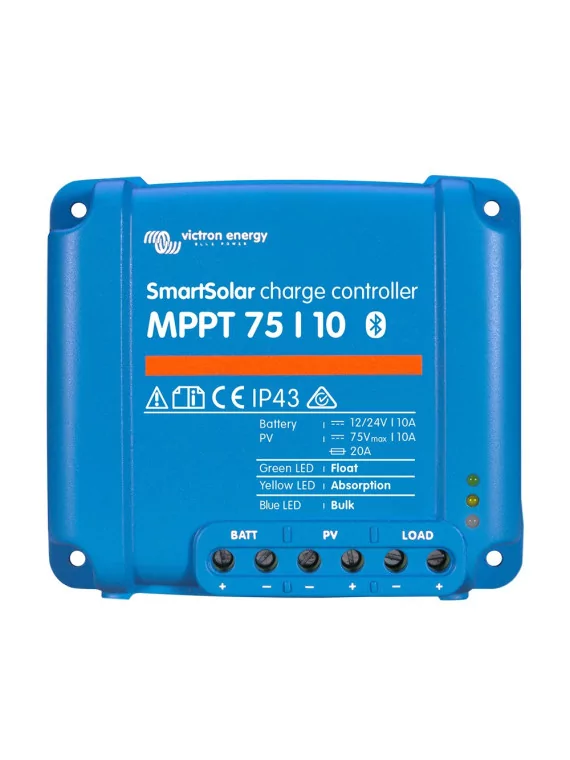

    Charge controller Victron SmartSolar Models: SmartSolar MPPT 12/24V 75/10

    Victron SmartSolar 75/10-15...

    79,86 €

    Victron

    SmartSolar ist vollgepackt mit Funktionen und Optionen. Diese ultraschnellen, hocheffizienten Maximum Power Point Tracking (MPPT)-Solarladeregler haben alles: optimale Leistung, Leistungsoptimierung bei Teilbeschattung, programmierbare Batteriealgorithmen, Straßenbeleuchtungsfunktionen und vieles mehr. Smart wurde mit integriertem Bluetooth für die Überwachung und Steuerung mit VictronConnect entwickelt. Die Optionen umfassen die internetbasierte Fernüberwachung über das VRM-Portal, auch ein steckbares LCD-Display für größere Modelle.

    VE.Direct

    Für eine kabelgebundene Datenverbindung zu einem Color Control Bedienfeld, einem PC oder anderen Geräten.

    Ultraschnelle MPPT-Verfolgung

    Wenn sich die Lichtintensität ständig ändert, insbesondere bei bewölktem Himmel, verbessert ein schneller MPPT-Algorithmus die Energiegewinnung um bis zu 30 % im Vergleich zu PWM (Pulsweitenmodulation)-Laststeuerungen und um bis zu 10 % im Vergleich zu langsameren MPPT-Steuerungen.

    Ladeausgang

    Eine übermäßige Entladung der Batterie kann vermieden werden, indem alle Lasten an den Ladeausgang angeschlossen werden. Der Ladeausgang trennt die Last, wenn die Batterie auf eine vorbestimmte Spannung entladen wurde. Andernfalls kann ein intelligenter Algorithmus für das Batteriemanagement gewählt werden: BatteryLife. Der Ladeausgang ist gegen Kurzschluss geschützt. Lasten mit einem hohen Einschaltstrom werden am besten direkt an die Batterie angeschlossen. Wenn sie über einen Fern-Ein/Aus-Eingang verfügen, können diese Lasten gesteuert werden, indem der Lastausgang des Controllers mit diesem Eingang verbunden wird.

    BatteryLife: Intelligentes Batteriemanagement

    Wenn ein Solarladeregler die Batterie nicht an einem Tag vollständig aufladen kann, führt dies oft dazu, dass die Batterie ständig zwischen dem Zustand "teilweise geladen" und "Ende der Entladung" wechselt. Dieser Betriebsmodus (unregelmäßiges vollständiges Aufladen) wird Bleibatterien innerhalb weniger Wochen oder Monate beschädigen. Der Algorithmus von BatteryLife wird den Ladezustand der Batterie überwachen und gegebenenfalls Tag für Tag das Niveau der Ladeabschaltung leicht erhöhen (d. h. er schaltet die Ladung früher ab), bis die erzeugte Solarenergie ausreicht, um die Batterie auf nahezu 100 % ihrer Kapazität aufzuladen. Ab diesem Zeitpunkt wird der Grad der Lastabschaltung so moduliert, dass mindestens einmal pro Woche eine Aufladung auf nahezu 100 % erreicht wird.

    Interner Temperatursensor.

    Er kompensiert die Ladespannungen von Absorption und Float in Abhängigkeit von der Temperatur.

    Automatische Erkennung der Batteriespannung

    Der Controller stellt sich nur einmal automatisch auf ein System mit 12 oder 24 V ein. Wenn in einem späteren Schritt eine andere Systemspannung benötigt wird, muss die Änderung manuell vorgenommen werden, z. B. mit der Bluetooth-Anwendung.

    Aufladen in drei Schritten

    Der Controller ist für einen dreistufigen Ladevorgang konfiguriert: Bulk - - - - -.
    Absorption - Float.

    Bulk
    In dieser Phase gibt der Controller so viel Strom wie möglich ab, um die Batterien schnell aufzuladen.

    Absorption
    Wenn die Batteriespannung die Absorptionsspannung erreicht, schaltet der Controller in den Modus mit konstanter Spannung um. Bei flachen Entladungen der Batterie wird die Absorptionsladezeit begrenzt, um eine Überladung zu vermeiden. Nach einer Tiefentladung wird die Absorptionsladezeit automatisch verlängert, um eine vollständige Aufladung der Batterie zu gewährleisten. Außerdem endet die Absorptionszeit auch, wenn der Ladestrom auf unter 1 A sinkt.

    Float
    In diesem Schritt wird die Float-Spannung an den Akku angelegt, um einen vollständigen Ladezustand aufrechtzuerhalten. Wenn die Batteriespannung für mindestens 1 Minute unter die Float-Spannung fällt, wird ein neuer Ladezyklus eingeleitet.

    Konfiguration und Überwachung

    - Bluetooth Smart (integriert): Zum Anschluss an ein Smartphone oder Tablet mit iOS- oder Android-Betriebssystem.
    - Verwenden Sie das VE.Direct-USB-Kabel (ASS030530000) für den Anschluss an einen PC, ein
    Smartphone mit Android-Betriebssystem und an einen On-The-Go-USB-Stick (OTG-USB-Kabel
    erforderlich).
    - Verwenden Sie ein VE.Direct-VE.Direct-Kabel, um eine Verbindung zum MPPT Control oder zu einem Color Control-Bedienfeld herzustellen.

    SmartSolar LadecontrollerMPPT 75/10MPPT 75/15MPPT 100/15MPPT 100/20
    BatteriespannungAutomatische Auswahl 12/24 V
    Maximaler Batteriestrom10 A15
    15
    20
    PV-Nennleistung
    12 V 1a, b)145 W220 W220W290W
    Nennleistung PV, 24 V 1a, b)290
    Max
    PV-Kurzschlussstrom 2)13 A15 A15A20A
    Automatische LastabschaltungJa, Höchstlast
    Ja
    maximale Belastung 20 A
    PV-Leerlaufspannung75 V maximal unter kalten Bedingungen
    74 V zum Starten und normalen Betrieb
    100100
    Spitzenwirkungsgrad98 %
    Eigenverbrauch10 mA
    "Absorptions"-Ladespannung14
    4 V/28,8 V (einstellbar)
    "Ausgleichende" Ladespannung16,2 V/32,4
    "Float"
    13,8 V/27,6 V
    LadealgorithmusAdaptiver mehrstufiger oder benutzerdefinierter Algorithmus
    Temperaturkompensation
    mV / °C resp.
    -32 mV / °C
    Dauerladestrom15 A20 A
    Abschaltung bei Ladung mit reduzierter Spannung11,1 V / 22,2 V oder 11,8V / 23,6V oder BatteryLife Algorithmus
    Wiederverbindung der Ladung bei reduzierter Spannung13,1 V / 26
    2 V oder 14 V / 28 V oder BatteryLife-Algorithmus
    SchutzBatteriepolaritätsumkehr (Sicherung)
    Kurzschluss am Ausgang
    Betriebstemperatur
    bis +60 °C (Nennleistung am Ausgang bis 40 °C)
    Luftfeuchtigkeit100 %
    nicht kondensierend
    Maximale Höhe5000 m (volle Nennleistung bis 2000 m)
    UmweltbedingungenInnenbereich Typ 1, ohne Klimaanlage
    VerschmutzungsgradPD3
    DatenkommunikationsportPort VE
    Direkt oder Bluetooth
    GEHÄUSE
    FarbeBlau (RAL 5012)
    Leistungsklemmen
    mm² / AWG10
    SchutzgradIP43 (elektronische Komponenten)
    IP 22 (Anschlussbereich
    Gewicht
    ,5 kg0,6 kg
    65 kg
    Abmessungen (H x B x T)100 x 113 x 40 mm100 x 113 x 50 mm100 x 113 x 60 mm
    SicherheitEN/IEC 62109-1
    ) Wenn eine höhere PV-Leistung angeschlossen ist
    wird der Regler die Eingangsleistung begrenzen
    1b) Die PV-Spannung muss Vbat + 5 V überschreiten, damit sich der Regler einschaltet.
    Danach muss die minimale PV-Spannung Vbat + 1 V betragen.
    2) Ein höherer Kurzschlussstrom könnte den Controller bei umgekehrter Polarität des PV-Feldes beschädigen.
