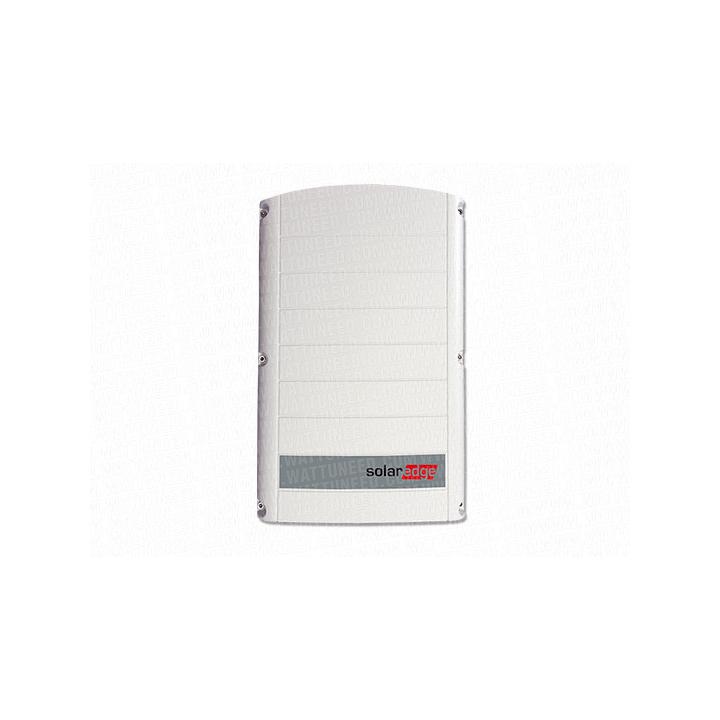

Dreiphasiger Wechselrichter SolarEdge SE3K-RWB bis SE5K-RWB
Der SolarEdge SE3K-RWB bis SE5K-RWB Dreiphasen-Wechselrichter ist speziell für kleine Wohn-Photovoltaikanlagen konzipiert. Mit seiner innovativen Technologie bietet er außergewöhnliche Flexibilität und optimiert die Solarenergieproduktion, selbst bei Verschattungsbedingungen oder variabler Ausrichtung der Module.
Warum SolarEdge wählen?
- Optimale Flexibilität: Passt sich perfekt an komplexe Dächer mit kürzeren Strängen an und ermöglicht maßgeschneiderte Installationen.
- Maximaler Ertrag: Jedes PV-Modul arbeitet an seinem maximalen Potenzial und garantiert eine optimierte Stromproduktion.
- Erprobte Zuverlässigkeit: Genießen Sie eine erweiterte Garantie und ein robustes Design für eine längere Lebensdauer.
- Einfache Installation: Die Inbetriebnahme wird durch die intuitive und schnelle SetApp-Mobile-Anwendung erleichtert.
- Intelligente Überwachung: Überwachen Sie die Leistung Ihres Systems in Echtzeit über das SolarEdge-Online-Portal.
Wichtige Vorteile:
- All-in-One-Lösung: Ein einziger Anbieter für alle Komponenten Ihrer Installation, was Wartung und Überwachung vereinfacht.
- Erhöhte Sicherheit: Schutz vor Überspannungen und Erdungsfehlern.
- Konnektivität: Fernüberwachung über die mobile App und das SolarEdge-Webportal.
SolarEdge: Die intelligente Lösung für optimierte Solarenergieproduktion in Wohnanlagen.
SolarEdge-Wechselrichter SE3K-RWB bis SE5K-RWB: Ideal für kleine Anlagen auf Wohnhäusern
Der dreiphasige SolarEdge-Wechselrichter kombiniert eine ausgefeilte digitale Steuerungstechnologie mit einer effizienten Energieumwandlungsarchitektur für eine überlegene Solarenergiegewinnung und eine unübertroffene Zuverlässigkeit.
Die Festspannungstechnologie stellt sicher, dass der Solar-Wechselrichter immer mit seiner optimalen Eingangsspannung arbeitet, unabhängig von der Anzahl der Module in einem String oder den Umgebungsbedingungen.
Ein proprietäres Monitoringsystem wurde in den Wechselrichter integriert und fasst die Leistungsdaten des Leistungsoptimierers jedes PV-Moduls zusammen. Diese Daten können über das Web übertragen werden und über die SolarEdge Monitoring-Plattform für die Leistungsanalyse, Fehlererkennung und Fehlersuche von PV-Systemen zugänglich gemacht werden.
Einfache Inbetriebnahme mit dem SetApp-Wechselrichter
Die neue dreiphasige Wechselrichterserie von SolarEdge verfügt über eine neue, intelligente Methode zur Inbetriebnahme. Die Inbetriebnahme des Wechselrichters erfolgt direkt über ein Smartphone mithilfe der intuitiven mobilen App SetApp. Gehen Sie auf die nächste Stufe. Erfahren Sie mehr über SetApp.
Wichtigste Merkmale
- Wechselrichter, die speziell für den Betrieb mit Leistungsoptimierern entwickelt wurden.
- 3 kW*-10 kW für Wohnsysteme, 12,5 kW-33,3 kW für Dienstleistungssysteme.
- Höherer Wirkungsgrad
- Hervorragende Zuverlässigkeit mit einer Standardgarantie von 12 Jahren (erweiterbar auf 20 oder 25 Jahre).
- Kleine Größe, geringes Gewicht und einfache Installation.
- Schnelle und einfache Inbetriebnahme des Wechselrichters direkt über Ihr Smartphone mit SolarEdge SetApp.
- Dreiphasig kompatibel mit 3x230V Netzen ohne Neutralleiter in Belgien, Norwegen, Taiwan und den Philippinen.
- In die Module integrierter Überwachungsempfänger
- Internetverbindung über Ethernet oder drahtlos (Wifi, ZigBee-Gateway, Mobilfunknetz).
- IP65 - Installation im Freien und in Gebäuden
Abmessungen
Eigenschaften
Modell | SE12.5K | SE16K | SE17K |
AC-Ausgangsnennleistung |
1250 | 16000 | 17000 |
Maximale AC-Ausgangsleistung |
1250 | 16000 | 17 |
- Phase zu Phase / Phase zu Neutralleiter (nominal) |
380 / 220 ; | ||
400 / 230 |
AC-Ausgangsspannung - Bereich Phase zu Neutralleiter |
184 - 264,5 |
AC-Frequenz | Hz | 50/60 ± 5 |
Maximale kontinuierliche Ausgangsstromstärke (pro Phase) |
20 | 25,5 | 26 |
Netze - dreiphasig |
/ N / PE (Mit Neutralleiter) |
Monitoring Utility, Inselnetzschutz, konfigurierbarer Leistungsfaktor, länderspezifisch konfigurierbare Schwellenwerte |
Ja |
THD |
/= 3 |
EINGANG |
Maximale DC-Leistung (STC-Modul) |
16850 | 21600 | 22950 |
Ohne Transformator |
ohne Er |
Ja |
Maximale Eingangsspannung |
1000 |
Nominelle DC-Eingangsspannung |
750 |
Maximale Eingangsstromstärke | Adc | 21 | 23 | 23 |
Schutz gegen |
Verpolungsschutz |
Ja |
Erdschlusserkennung |
Empfindlichkeit von 700kΩ |
Maximaler Wirkungsgrad des Wechselrichters |
98 |
Europäisch gewichteter Wirkungsgrad |
97 | ||
6 | 97,7 | 97,7 |
Nachtstromverbrauch |
< | ||
2,5 |
ZUSÄTZLICHE |
Kommunikationsschnittstellen |
RS485, Ethernet, Wi-Fi (erfordert Antenne) (ZigBee (optional | ||
Mobilfunk (optional) |
des Standby-Modus |
Mit der mobilen Anwendung unter Verwendung von SetApp, die in den Wi-Fi Access Point integriert | ||
Fi für die lokale Verbindung |
Intelligentes Energiemanagement | Exportbegrenzung |
Inbetriebnahme des Wechselrichters | Mit der mobilen Anwendung SetApp über den integrierten lokalen Wi-Fi |
CONFORMITÄTEN |
Sicherheit |
(50178 | ||
IEC-62109, AS3100 |
Standards für Netzwerkverbindungen |
, G59 / 3, AS-4777, EN 50438 | ||
IEC-021 | ||
VDE 0126-1-1 | ||
IEC-016 | ||
BDEW |
Emissionen |
, IEC61000-6-3, IEC61000-3-11, IEC61000-3-12 |
RoHS |
Ja |
SPEZIFIKATIONEN |
AC-Ausgang | mm | 15-21mm / Massivdraht von 2 | ||
5
bis 16 mm |
DC-Eingang |
Paar MC4 |
Abmessungen (BxTxH) | mm | |
x 315 x 191 |
Gewicht | kg | 33,2 |
Betriebstemperaturbereich | ˚C | |
+60 |
Kühlung |
Lüfter (vom Benutzer austauschbar) |
Geräuschentwicklung | xml | ||
50 |
Schutznenndaten |
IP65 - Außen und Innen |
Montage |
enthalten |
Datenblatt
- Breite
- 315 mm
- Höhe
- 540 mm
- Dicke
- 260 mm
- IP-Schutz
- IP65 - außen und innen
- Standby-Verbrauch (Nacht)
- Inférieur à 4 W
- Sécurité
- IEC 62109-1/-2
- Art der Kühlung
- Lüfter (vom Nutzer austauschbar)
- Kommunikationsschnittstellen
- 2 x RS485, Ethernet, Wi-Fi(2), ZigBee für Smart Energy (optional), Mobilfunk (optional)
- Betriebstemperaturbereich
- -40 à +60
- Gewicht
- 24.5 kg
- Maximale Eingangsspannung
- 450 Vdc
- AC-Ausgang
- Durchmesser der Kabelverschraubung 15-21
- Montage
- Gelieferte Halterungen
- Puissance de sortie AC nominale
- 3000 VA
4000 VA
5000 VA - Maximale Ausgangsleistung bei Wechselstrom
- 3000 VA
4000 VA
5000 VA - Anschlüsse der AC-Ausgangsleitung
- Triphasé, 4 fils / PE (L1-L2-L3-N), TN, TT
- AC-Ausgangsspannung - Leitung zu Leitung / Leitung zu Neutralleiter (nominal)
- 380/220 ; 400/230 Vac
- Tension de sortie AC - Gamme ligne-neutre
- 264.5 Vac
- AC-Frequenz
- 50/60 Hz ± 5 %
- Maximaler kontinuierlicher Ausgangsstrom (pro Phase)
- 5 A
6.5 A
8 A - Netzaufnahme - dreiphasig
- 3 / N / PE (WYE mit Neutral)
- Maximale Gleichstromleistung (STC-Modul)
- 4050 W
5400 W
6750 W - Ohne Transformator, ohne Erdung
- Oui
- Nominale DC-Eingangsspannung
- 375 Vdc
- Maximale Spannung gegen Erde
- 450 Vdc
- Maximaler Eingangsstrom
- 8.5 Adc
11.5 Adc
14 Adc - Schutz vor Verpolung
- Oui
- Isolationserkennung von Erdfehlern
- Empfindlichkeit von 350 kΩ
- Maximale Effizienz des Wechselrichters
- 97.8 %
- Efficacité pondérée européenne
- 94.6 %
95.7 %
96.3 % - Mise en service de l'onduleur
- Avec l'application mobile SetApp en utilisant la station Wi-Fi intégrée pour la connexion locale
- Intelligente Energieverwaltung
- Limitation des exportations, gestion de l'énergie domestique (contrôle des appareils)
- Normes de raccordement au réseau
- EN 50549-1
- Emissionen
- IEC61000-6-2, IEC61000-6-3, IEC61000-3-11, IEC61000-3-12
- RoHS
- Ja
- DC-Eingang
- 2 x Paar MC4
- Lärm
- Weniger als 50 dBA
- Anzahl der Leistungsoptimierer pro String
- 8/9 à 25
- Maximale Leistung pro String
- 5625 W
