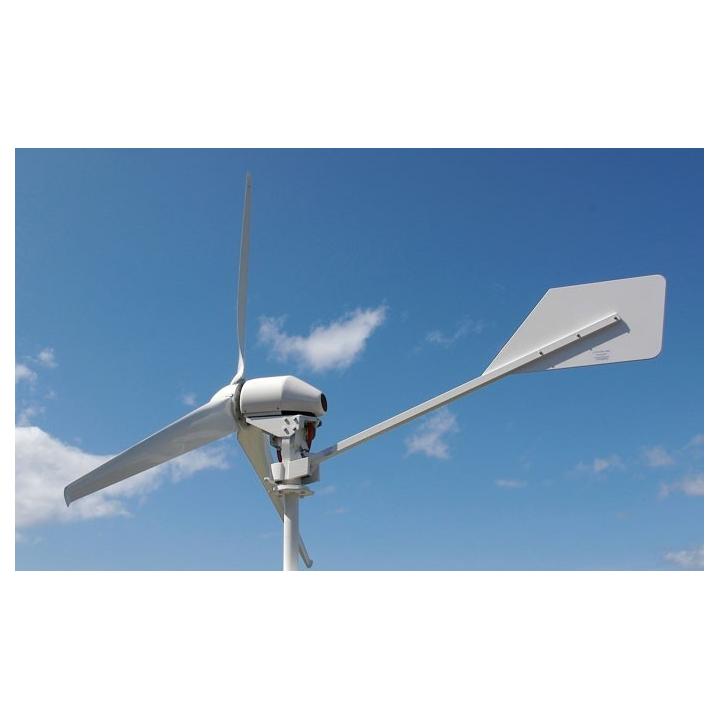

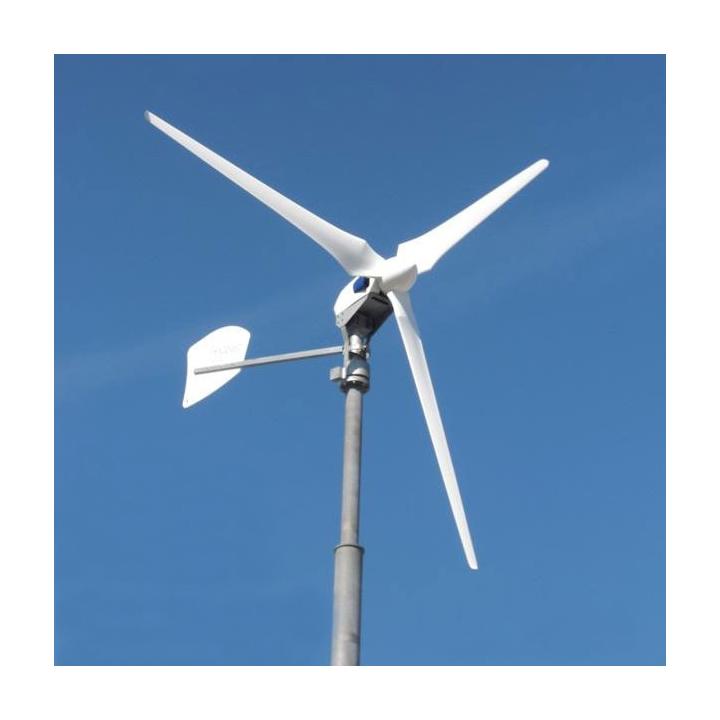

    Aerogenerador doméstico ANTARIS 3,5 kW
    Aerogenerador doméstico ANTARIS 3,5 kW
    Aerogenerador doméstico ANTARIS 3,5 kW
    Aerogenerador doméstico ANTARIS 3,5 kW
    Aerogenerador doméstico ANTARIS 3,5 kW
    Aerogenerador doméstico ANTARIS 3,5 kW
    Aerogenerador doméstico ANTARIS 3,5 kW

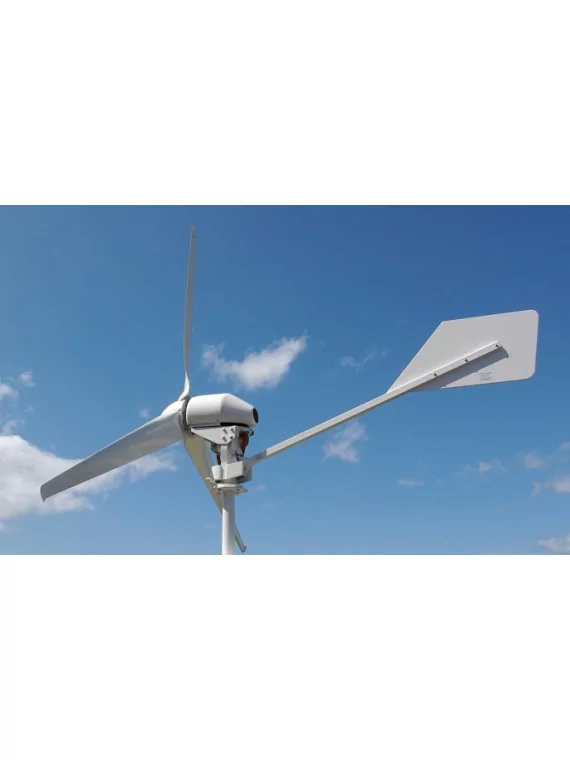

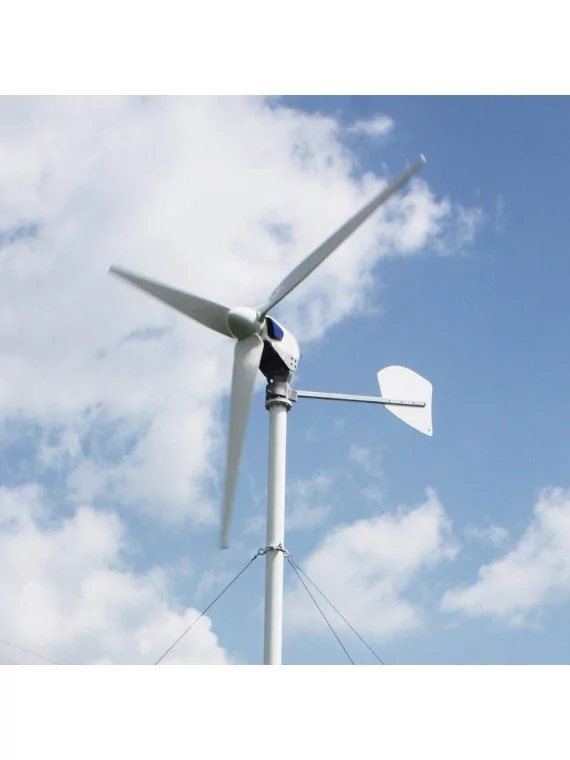

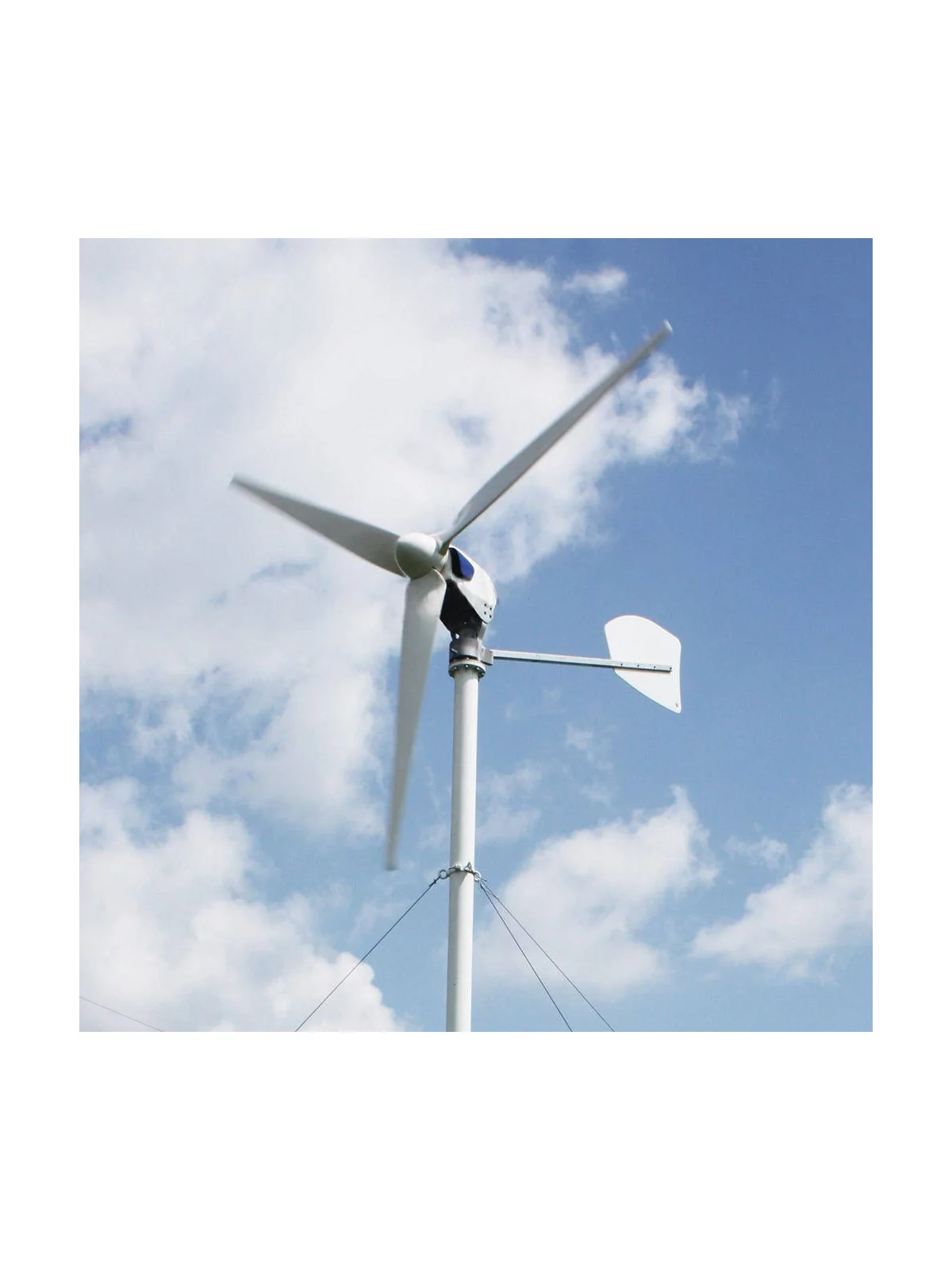

    Aerogenerador ANTARIS 3,5 kW conectado a la red

    17.282,03 €
    Impuestos incluidos
    0289
    0768563821486

    El aerogenerador Antaris 3.5Kw de alto rendimiento está diseñado en Alemania.

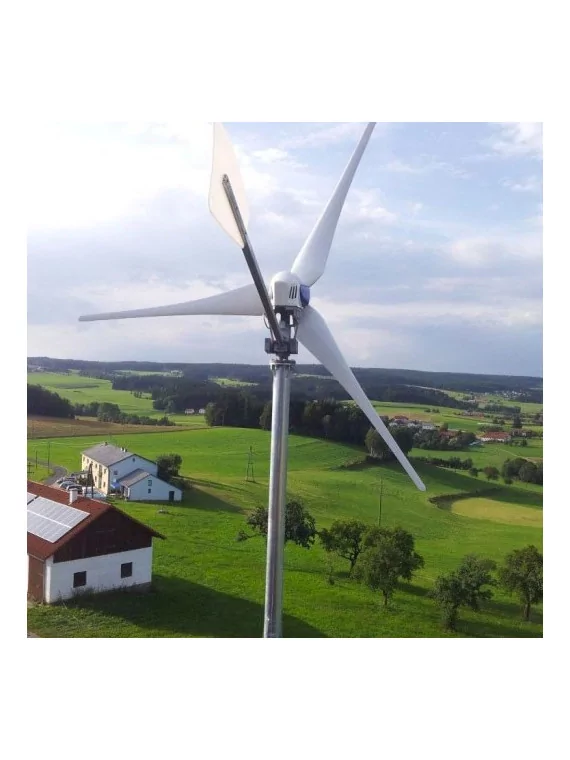

    Es perfecto para una instalación en el hogar

    Inversor: b

    Aerogenerador ANTARIS 3,5...

    17.282,03 €

    Antaris 3,5 kW: energía eólica al alcance de la mano



    Aerogenerador doméstico ANTARIS 3,5 kW

    El aerogenerador Antaris está especialmente adaptado a sitios del interior. Está especialmente diseñado para la conexión de red, baterías de carga (24VDC / 48 VCC, etc.) y sistemas de calefacción de alimentación. Debido a su diseño robusto, el aerogenerador Antaris también es adecuado para lugares propensos a tormentas.



    Las palas del rotor están laminadas a mano y se benefician de un perfil aerodinámico diseñado por ordenador, también se equilibran estática y dinámicamente. Cada hoja tiene un número de identificación y viene con su documentación apropiada. La mayor importancia ha sido garantizar la velocidad y simplicidad de instalación de este aerogenerador.





    Gracias a su diseño robusto y cuidadoso, el aerogenerador Antaris tiene una excelente eficiencia y se ofrece a un precio muy atractivo.  Se inicia muy rápidamente (comenzando ya a una velocidad de viento de 2,2 m/s) y funciona silenciosamente (43 dB). Por lo tanto, este aerogenerador se puede instalar en zonas residenciales.





    La conexión a la red requiere el uso de dos inversores programados específicamente para operar con turbinas eólicas Antaris, así como de acuerdo con las condiciones de viento locales. En zonas menos ventosas, es posible conectar el aerogenerador a la red a través de un solo inversor. Los inversores vienen con una declaración de cumplimiento. El ENS (Sistema electrónico de protección de la red) está integrado en el inversor.







    Características técnicas



    Generador

    Generador



    • Rotor imán permanente sin escobas ni engranajes. ¡No requiere mantenimiento!
    • Imanes permanentes NdFeBo muy potentes para una gran eficiencia, resiste hasta 150oC
    • Fase
    • Elevador separado
    • Rotación en ambas direcciones
    • Tensión 0-1000 VCC
    • Inicia la producción a unos 100 t/mn
    • Potencia: 6000 vatios a 380 t/mn y 400V
    • Curva de potencia lineal
    • Peso: 31kg
    • Aluminio Carter, enfriamiento de la superficie y base de fijación
    • Protección IP56

    Rotor



    Rotor
    • Bujes de conexión con correa de aluminio y placa de sobrepresión
    • Tornillos de ajuste de acero inoxidable y contra-tuercas
    • 3 Hojas de rotor de carbono
    • Perfil aerodinámico diseñado por ordenador
    • Reducción de ruido en el extremo de las cuchillas
    • 4m de diámetro
    • Peso de la hoja: 3,3 kg
    • Equilibrado dinámicamente
    • Sentido rotacional en sentido antihorario
    • Velocidad de rotación de hasta 300 t/min
    • Tapa de spinner GRP
    • El color del rotor de su elección

    Chasis



    • Girouette hdPE resistente a la intemperie
    • Elemento de soporte: tubo cuadrado de acero inoxidable
    • Todos los accesorios roscados están hechos de acero inoxidable y están equipados con tuercas
    • Soporte de acero para el generador, configurado para plug-in en el bastidor del rodamiento de azimut, totalmente galvanizado
    • Protegido por un sistema patentado de posicionamiento de la hoja del rotor
    • Adaptador de mástil con conector de brida (tubo de 114,3 mm)



    Protección contra tormentas



    • Cambio del rotor pálido a la posición de "helicóptero"
    • Control electrónico de turbinas

    Armario de control



    • Sistema de control con monitor de voltaje
    • Control electrónico de turbinas con regulador
    • Protecciones del conector contra las inversiones de polaridad
    • Control de las fases del alternador durante el modo turbina
    • Interruptor de apagado de emergencia
    • Reinisolizador del interruptor de llave (extraíble)
    • 2x 3 kW de resistencia al frenado







    Power Curvewind turbine operating diagram



    Smart!viento 5kWSmart!viento 5kW



    Convertidor de potencia trifásico para aerogeneradores pequeños



    MODERNO - FLEXIBLE - PODEROSO



    Carga máxima del aerogenerador de 20 kW (SW-10)
    Acoplamiento de red trifásico con 10 kW (SW-10)
    Gestión flexible e inteligente de cargas de energía limpia, calefacción, batería y descarga a través de 4 salidas de energía CC separadas
    Medidor de energía para alimentación y calefacción
    Control de potencia reactiva
    Interfaz de búfer de batería - opcional



    Compacto



    Conexión directa del generador de partículas sin equipo adicional
    Amplia gama de voltaje de entrada para generadores de partículas
    Diseño de caja compacto con área de conexión de apertura independiente
    Refrigeración pasiva por convección en una amplia gama de rendimiento
    Protección integrada de la red/sistema (protección NA según VDE AR-N 4105)



    PROFITABLE - SEGURO



    Características de control integradas para un aerogenerador Curva característica inteligente y finamente ajustada para un uso óptimo del viento
    Curva característica libremente seleccionable dependiendo de la tensión o la velocidad
    Muchas funciones de monitoreo, como la velocidad del viento o la velocidad
    Interruptor para detener el KWEA con otras características de seguridad



    Comunicativo



    Pantalla gráfica integrada
    Servidor web integrado
    Interfaz de uso y configuración conveniente de Smart!wind Explorer PC



    ZONAS DE APLICACIÓN



    Pequeñas turbinas eólicas
    Pequeñas centrales hidroeléctricas
    Minicogeneración




    Características



    Datos generalesSW-5.5
    Tamaño656 x 472 x 234 mm
    Peso42 kg
    Clase de protecciónIP54
    EnfriamientoAire pasivo/ventilador controlado según la demanda
    Cómo funciona en el rango de temperatura-25 grados Celsius ... -40 grados Fahrenheit - desmantelamiento automático
    Eficiencia globalNo más del 94%.
    Consumo limpio18 W - Esperando
    83 W - Oferta activa
    Lado del generador de entrada
    Tipo de generadorexcitado constantemente / 3 fases
    Elevador del lado del generadorB6
    Rango de tensión de entrada (controlador-conductor)60...500 VLL
    Corriente de entrada (valor nominal)180 ... 500 VLL - para una potencia total de 5,5 kW
    Potencia de entrada600 VLL - máximo
    Valor máximo limitado por la resistencia a la carga20 A - valor nominal
    Frecuencia de entrada40 A - máx. 5 s
    Generadores de monitoreo12 kW - valor nominal
    24 kW - máx. 5 s
    Lado del sector de salida0 Hz ... 150 Hz
    Lado del sector del inversorControl de aislamiento
    Número de fasesControl de temperatura
    Potencia de salida (valor nominal)Control de velocidad
    Tensión de salida
    Lado del sector del inversorIGBT B6
    Número de fases3
    Potencia de salida (valor nominal)5,5 kW
    Tensión de salida400 VLL - valor nominal
     318 ... 460 VLL - alcance elegible
    Corriente de sobresfues (valor nominal)0 ... 8 A
    Frecuencia de salida0 Hz ... 150 Hz
    Concepto de separaciónsin transformador - sin aislamiento galvánico
    Factor de distorsión actual3%
    Factor de potencia - cosregulado a 1 - regulación según VDE AR-N 4105
    Resistencia a cortocircuitosControl de corriente
    Protección de la red/sistema - ENSVDE AR-N 4105
