¿Ha decidido instalar su propio sistema fotovoltaico pero no sabe por dónde empezar?

Hemos elaborado una serie de esquemas que muestran cómo conectar los distintos componentes de una instalación solar fotovoltaica.


Paneles solares

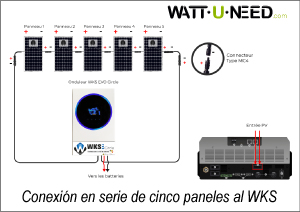

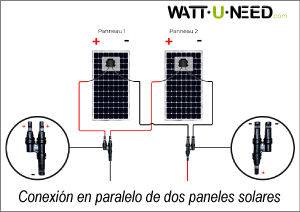

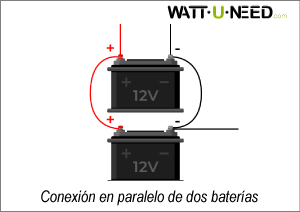

  Conexión en paralelo de dos paneles solares  Conexión en serie de cinco paneles al WKS


Batería

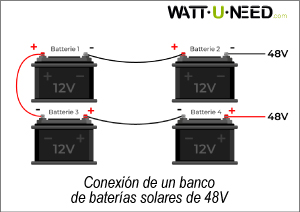

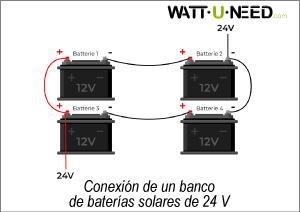

Conexión en paralelo de dos baterías  Conexión de un banco de baterías solares de 24 V  https://www.wattuneed.com/es/content/12-branchement-d-un-parc-de-batterie-solaire-en-48v


Diagrama de comunicación

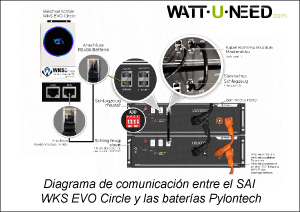

Diagrama de comunicación entre el SAI WKS EVO Circle y las baterías Pylontech


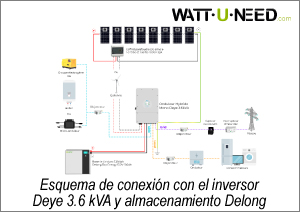

Diagrama esquemático

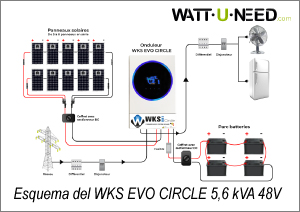

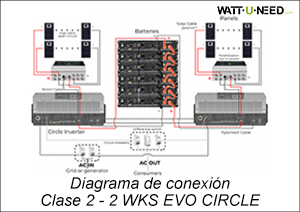

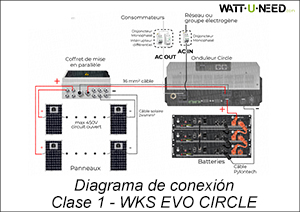

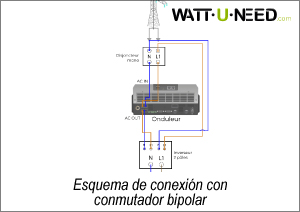

Esquema de conexión con contacto conmutado bipolar  Esquema de conexión con contacto conmutado tetrapolar  Esquema de conexión clase 1 con inversor WKS EVO CIRCLE  Esquema de conexión Clase 2 - 2 WKS EVO CIRCLE

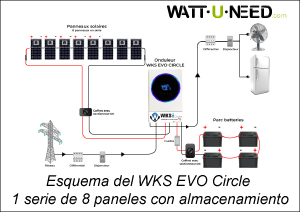

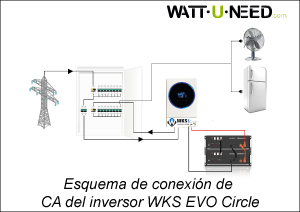

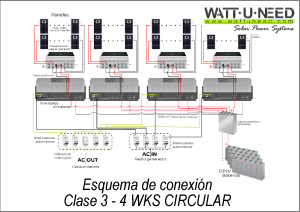

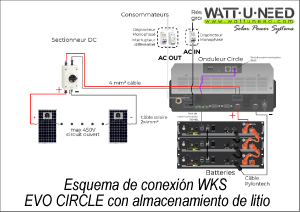

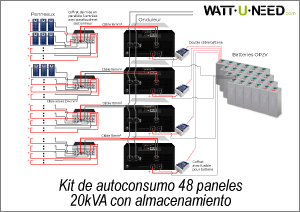

 Esquema de conexión - Clase 3 con 4 WKS EVO CIRCLE y almacenamiento OPZV    Esquema del Círculo WKS EVO una serie de ocho paneles con almacenamiento Esquema de conexión de CA del inversor WKS EVO Circle

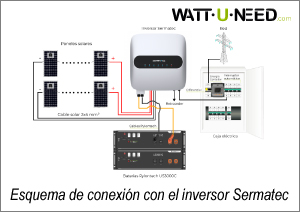

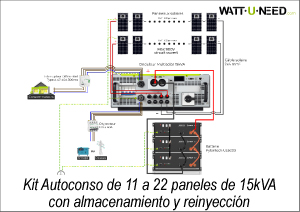

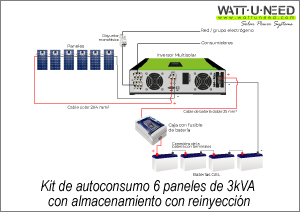

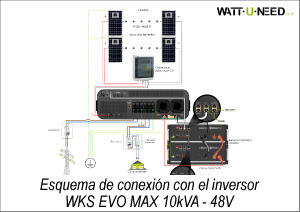

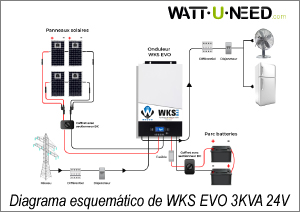

Diagrama esquemático del funcionamiento del kit de 4 paneles y 4 baterías de 12V con el inversor WKS EVO 5KVA 48V  Esquema de conexión con el inversor Sermatec  Kit Autoconso de 11 a 22 paneles de 15kVA con almacenamiento y reinyección  Esquema de conexión con el inversor WKS EVO MAX 10kVA 48V con acumulador

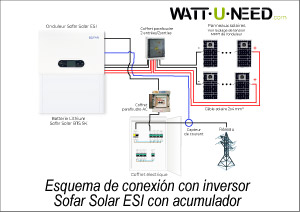

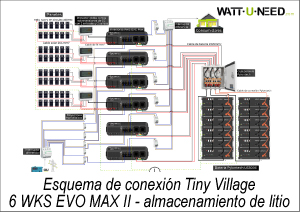

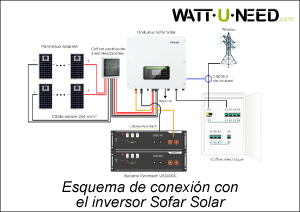

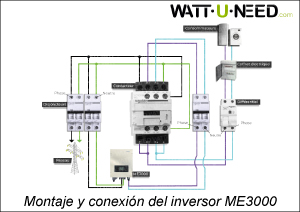

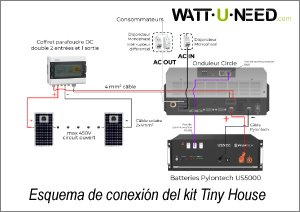

Esquema de conexión de los inversores Tiny Village 6 WKS EVO MAX II con acumulador de litio  Esquema de conexión con inversor Sofar Solar y batería Pylontech https://www.wattuneed.com/es/content/203-esquema-sofar-solar-esi-con-almacenamiento


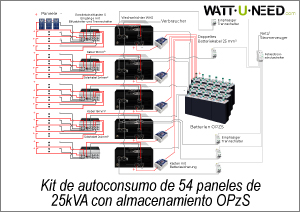

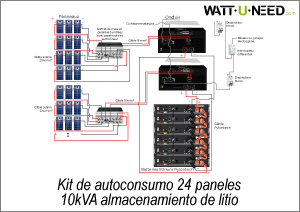

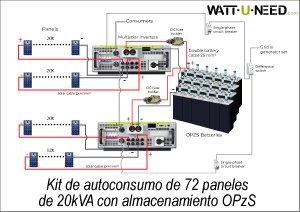

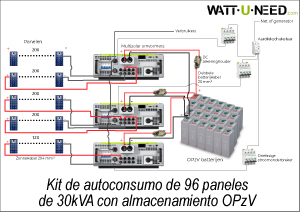

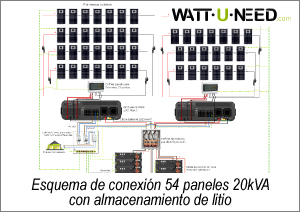

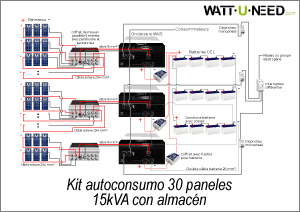

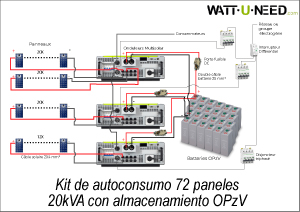

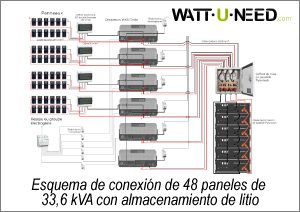

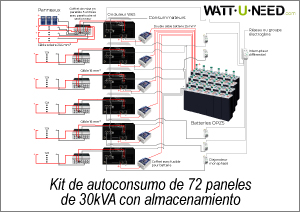

Kits solares

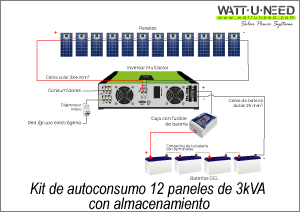

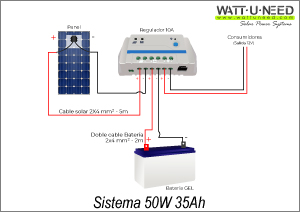

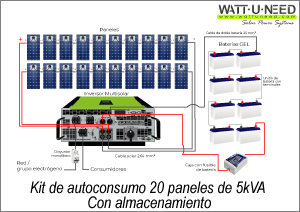

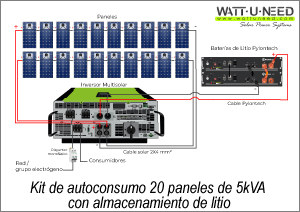

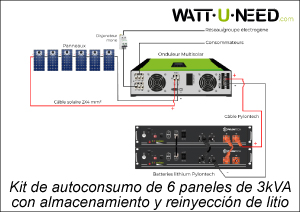

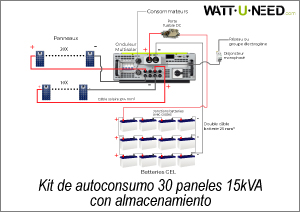

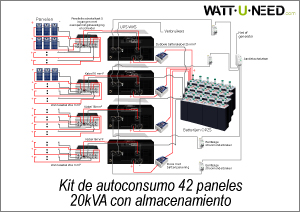

montaje de un kit solar autónomo de 24 V                          Installation Kit 1kVA avec 3 panneaux et 4 batteries  Installation Kit WKS avec 3 panneaux et 4 batteries    Système 50W 26Ah  Système 100W 55Ah  Kit autoconsommation 2 panneaux 1kVA avec stockage  Kit autoconsommation 2 panneaux 1kVA  Kit autoconsommation 3 panneaux avec stockage  Kit autoconsommation 4 panneaux 3kva avec stockage  Kit autoconsommation 6 panneaux 3 ou 5kva avec stockage   Kit autoconsommation 6 panneaux 3kVa  Kit autoconsommation 4 panneaux 3kva avec stockage et réinjection  Kit autoconsommation 6 panneaux 5kva Lithium  Kit autoconsommation 8 panneaux 3kva avec stockage  Kit autoconsommation 9 panneaux 3 ou 5kva avec stockage  Kit autoconsommation 9 panneaux 5kva Lithium  Kit autoconsommation 12 panneaux 5kva avec stockage  Kit autoconsommation 12 panneaux  Kit autoconsommation 12 panneaux 3kVA stockage et réinjection  Kit autoconsommation 15 panneaux 5kva avec stockage  Kit autoconsommation 18 panneaux 5kVA avec stockage  Kit autoconsommation 18 panneaux triphasé 15kVA avec stockage  Kit autoconsommation 20 panneaux 5kVA stockage et réinjection  Kit autoconsommation 21 panneaux 10kVA avec stockage  Kit autoconsommation 24 panneaux 10kVA avec stockage  Kit autoconsommation 30 panneaux 15kVA avec stockage  Kit autoconsommation 30 panneaux 10kVA stockage et réinjection  Kit autoconsommation 42 panneaux 20kVA avec stockage  Kit autoconsommation 54 panneaux 25kVA avec stockage  Kit autoconsommation 72 panneaux 30kVA avec stockage  Kit autoconsommation 72 panneaux 20kVA stockage et réinjection  Kit autoconsommation 72 panneaux 30kVA stockage et réinjection

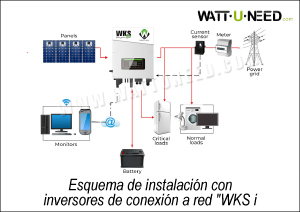

Kit configurables - schémas kits réseaux

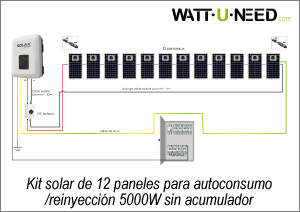

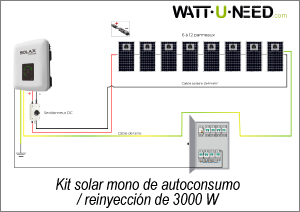

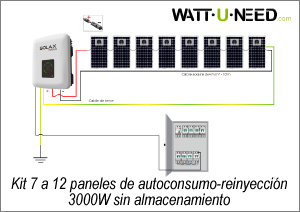

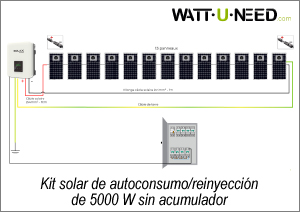

Kit 1 panneau autoconsommation / réinjection  Kit injection réseau 500W configurable  Kit 3 panneaux autoconsommation-réinjection 1000w sans stockage  Kit 4 panneaux autoconsommation-réinjection 1000W sans stockage  Kit autoconsommation 5 panneaux Solax 1.5  Kit autoconsommaiton 6 panneaux Solax 1.5  Kit solaire réseau 3000W mono autoconsommation 6 panneaux Kit solaire réseau 3000W mono autoconsommation 6 à 12 panneaux  Kit 7 panneaux autoconsommation - réinjection 3000W avec stockage  Kit 8 panneaux autoconsommation - réinjection 3000W avec stockage  Kit 9 panneaux autoconsommation - réinjection 3000W avec stockage  Kit 10 panneaux autoconsommation - réinjection 3000W avec stockage  Kit 11 panneaux autoconsommation - réinjection 3000W avec stockage  Kit 12 panneaux autoconsommation - réinjection 3000W avec stockage  Kit 12 panneaux autoconsommation / réinjection 5000W sans stockage  Kit 13 panneaux autoconsommation / réinjection 5000W sans stockage  Kit 14 panneaux autoconsommation - réinjection 5000w sans stockage  Kit 15 panneaux autoconsommation - réinjection 5000W sans stockage  Kit 16 panneaux autoconsommation - réinjection 5000w sans stockage  Kit 20 panneaux autoconsommation - réinjection 5000w sans stockage  Kit solaire réseau - 5000W Tri- autoconsommation  Kit 15 panneaux autoconsommation / réinjection tri 5000W sans stockage  Kit 20 panneaux autoconsommation - réinjection TRI 5000W sans stockage  Kit solaire réseau 8kW tri autoconsommation  Kit 15 panneaux autoconsommation - réinjection tri 8000W sans stockage  Kit 20 panneaux autoconsommation / réinjection tri 8kW sans stockage  Kit 25 panneaux autoconsommation - réinjection tri 8kW sans stockage  Kit 30 panneaux autoconsommation - réinjection tri 8kW sans stockage  Kit solaire réseau - 10kW Tri - autoconsommation  Kit 15 panneaux autoconsommation / réinjection tri 10kW sans stockage  Kit 25 panneaux autoconsommation / réinjection tri 10kW sans stockage  Kit 35 panneaux autoconsommation / réinjection tri 10kW sans stockage  Kit 40 panneaux autoconsommation / réinjection tri 10kW sans stockage  Kit solaire réseau 15kW triphasé  Kit 40 panneaux autoconsommation / réinjection tri 15kW sans stockage  Kit 50 panneaux autoconsommation / réinjection tri 15kW sans stockage  Kit autoconsommation 5 panneaux 5,5kVA stockage et réinjection  Kit hybride réinjection réseau 8 panneaux 5kVA avec stockage

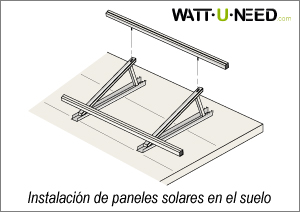

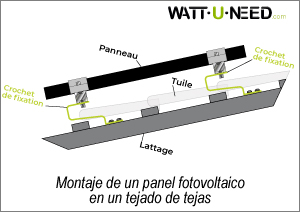

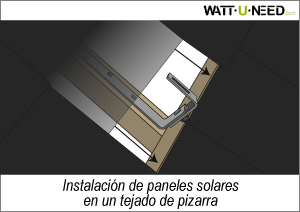

Montage et fixations



Installations Victron

Mise en parallèle de deux Multiplus Quattro victron
