COOLCEPT FLEX | 2 TRACKER MPP
Tecnología fiable - aún más versátil
Con coolcept fleX, KATEK Memmingen presenta la generación sucesora de la consolidada topología coolcept de Steca. coolcept fleX ofrece un concepto energético creativo para cada hogar moderno.
¿Qué es coolcept fleX?
La nueva plataforma electrónica se utiliza como el corazón tecnológico de la próxima generación de electrónica solar y conecta por primera vez la generación de electricidad fotovoltaica, la gestión de la carga e incluso la e-movilidad. La plataforma coolcept fleX está abierta en cuanto a su uso futuro, y se implementa siempre en una única placa. Este formato extremadamente pequeño y compacto permite utilizar componentes estándar asequibles en el circuito impreso. Esto significa que el mismo dispositivo puede utilizarse
para una gran variedad de aplicaciones diferentes.

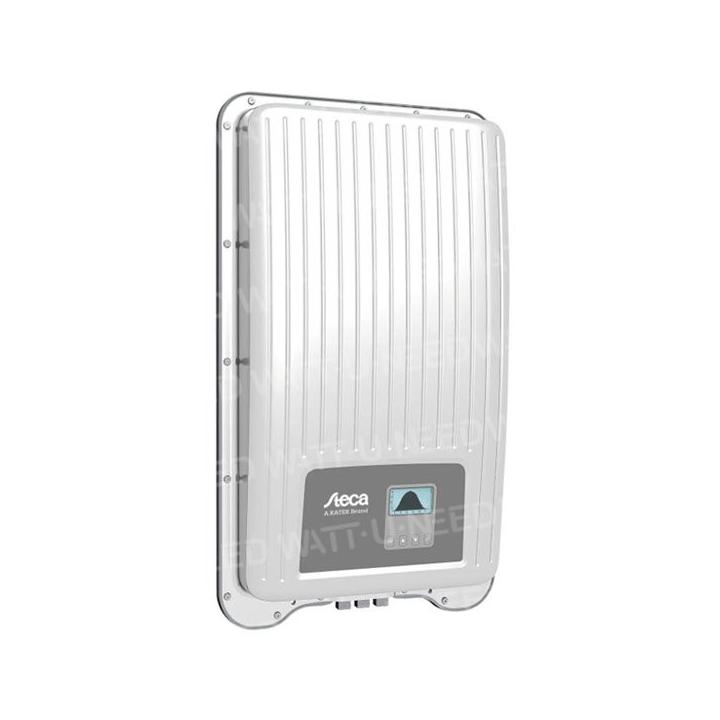

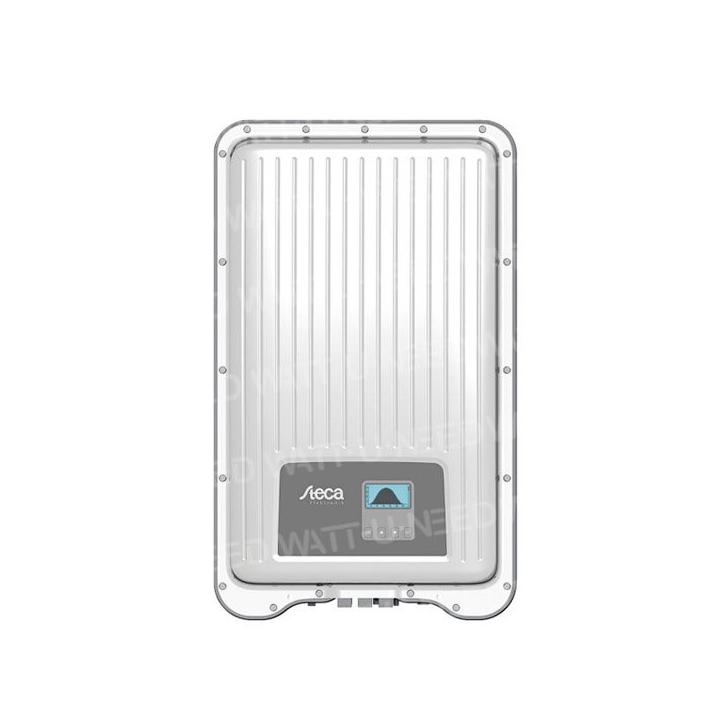

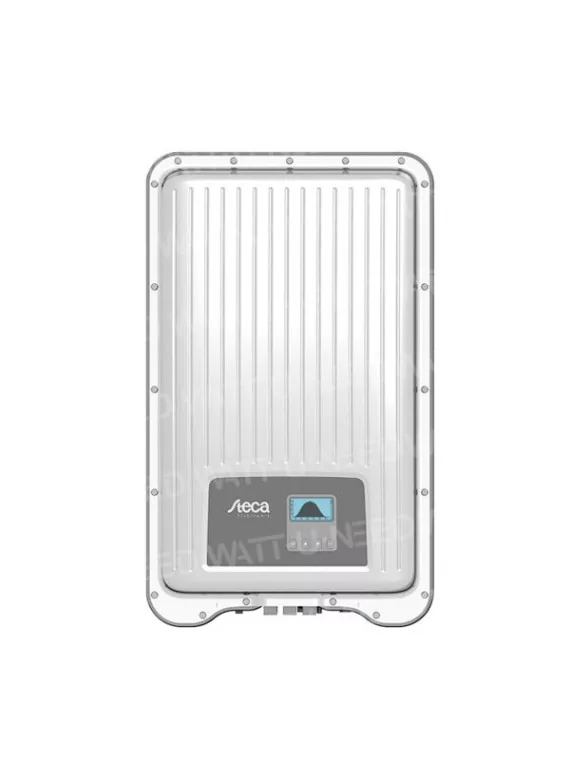

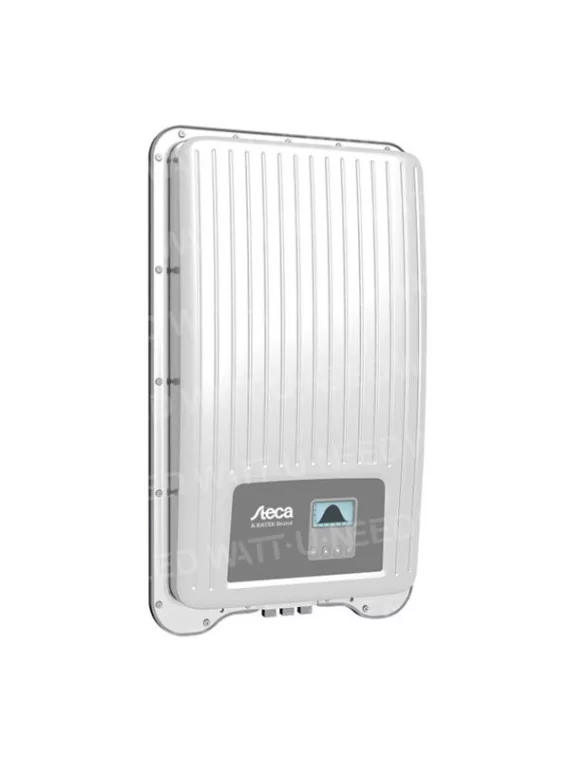

Inversor coolcept fleX
Coolcept fleX es la pieza central de la nueva generación de inversores.
Como siempre, con potencias de 1,5 a 5,0 kW, alcanzan picos de eficiencia especialmente elevados.
Las ventajas de los inversores coolcept flex
Coolcept fleX es flexible.
Se pueden utilizar varios seguidores MPP para gestionar campos de módulos sencillos o incluso complejos.
Coolcept fleX es robusto y sencillo.
La instalación en interiores y exteriores es posible gracias a una robusta carcasa IP65. Sin embargo, la gama de productos no sólo es una de las más ligeras de su clase, sino que también es muy fácil de instalar.
Coolcept fleX es escalable.
KATEK Memmingen ofrece un concepto integrado y escalable para la generación, el consumo, el almacenamiento y el suministro de energía para el hogar moderno del mañana.
PRIMERO EN EL MUNDO
Uno para todos
Esta solución todo en uno a un precio imbatible ofrece funciones para una amplia gama de aplicaciones, e incluso es escalable en función de la potencia necesaria. Tanto si necesita uno o varios seguidores MPP, almacenamiento de alto o bajo voltaje, o una solución con o sin fuente de alimentación de reserva, todo es posible. KATEK Memmingen ya ha diseñado y preparado la carga de un vehículo eléctrico directamente desde un generador fotovoltaico. Los nuevos componentes y opciones de control permiten utilizar el sistema en muchos países.
Máxima eficiencia en todas las tensiones de entrada y concepto de refrigeración fiable
La máxima eficiencia de la topología de electrónica de potencia de última generación asegura pérdidas mínimas, garantizando una vida útil muy larga gracias a niveles de autocalentamiento extremadamente bajos.
Características
| entrada CC (generador FV) |
| Tensión de entrada máxima | 750 V |
| de tensión de entrada |
| 125 V . |
| Rango de tensión de entrada de funcionamiento a potencia |
| Potencia máxima de entrada a potencia máxima de salida activa | 3070W |
| salida de CA (Conexión a la red) |
| Tensión de red | 185 |
| 276 V (dependiendo de la configuración regional) |
| Potencia activa máxima (cos phi = 1) | 3000W |
| Potencia aparente máxima | 3000 VA |
| Frecuencia nominal | 50 Hz y 60 Hz |
| Frecuencia | 45 Hz . |
| (según configuración regional) |
| Pérdida de potencia nocturna | < 3W |
| Fases de alimentación | monofásica |
| Distorsión armónica total (cos phi = 1) | < 3 % |
| Factor de potencia cos phi |
| ,8 capacitivo . |
| ,8 inductivo |
| Caracterización del rendimiento |
| Eficiencia MPP | > 99,7 % (estática), > 99 % (dinámica) |
| Reducción de potencia a plena potencia a partir de | 45 °C (T amb ) |
| Principio de aislamiento | sin aislamiento galvánico, sin transformador |
| Control de corriente residual | sí, |
| (el diseño del inversor impide que provoque una corriente de fuga de CC) |
| clase de protección 2 (RCD tipo A suficiente) |
| Condiciones de funcionamiento |
| Clase de protección climática según IEC 60721-3-4 |
| Temperatura ambiente |
| °C . |
| +60 °C |
| Temperatura de almacenamiento |
| +80 °C |
| Humedad relativa |
| % .. |
| 100%, sin condensación |
| Emisión de ruido (típica) | 31 dBA |
| Categoría de sobretensión | III (AC), |
| (DC |
| entrada DC | Phoenix Contact SUNCLIX (2 pares) |
| Conexión en el lado de salida AC | Toma Wieland RST25i3, |
| conector incluido |
| Dimensiones (X x Y x Z) | 399 × 657 × 222 mm |
| Interfaz de comunicación | RS-485 (1 x toma RJ45 ; conectable a Meteocontrol WEB'log o Solar-Log™, interfaz Ethernet (1 x RJ45), Modbus RTU (1 x toma RJ45 : |
| conectable al contador de energía) |
| sí, conforme a VDE 0100-712 |
| Principio de refrigeración | ventilador con control de temperatura, velocidad variable, interno (a prueba de polvo) |
| Certificado de prueba | ver certificado descargable en la página del producto |
