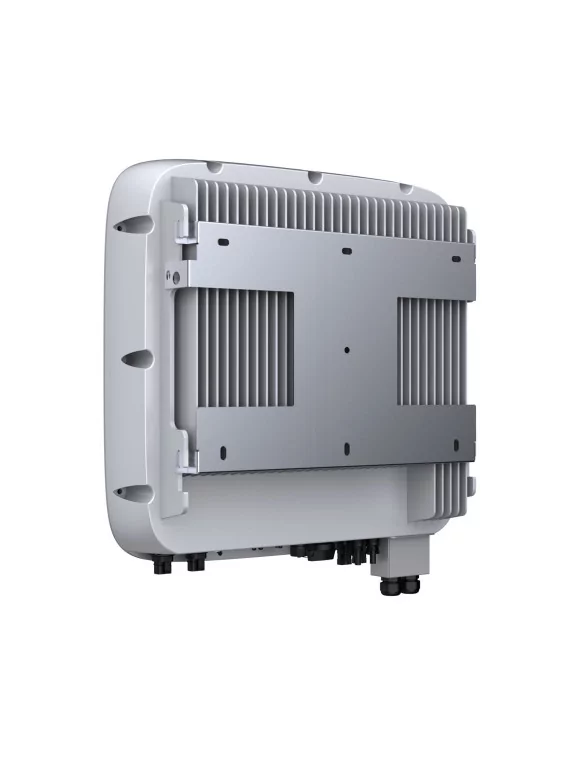

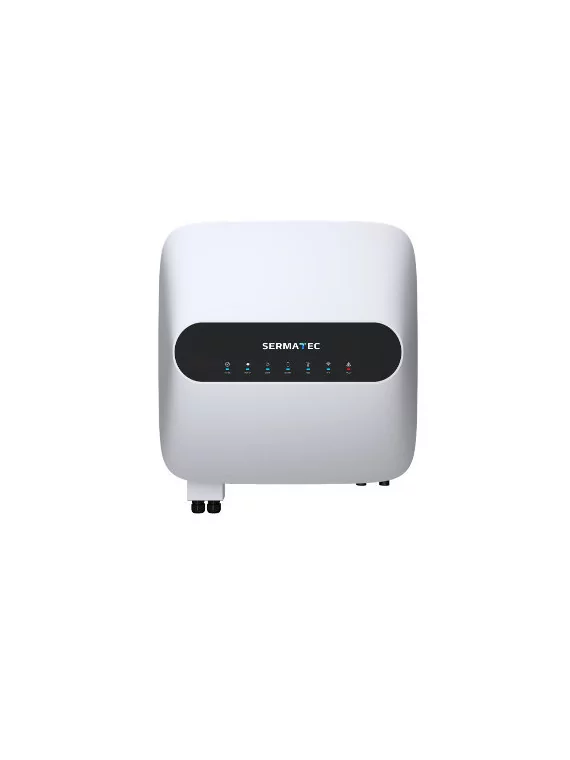

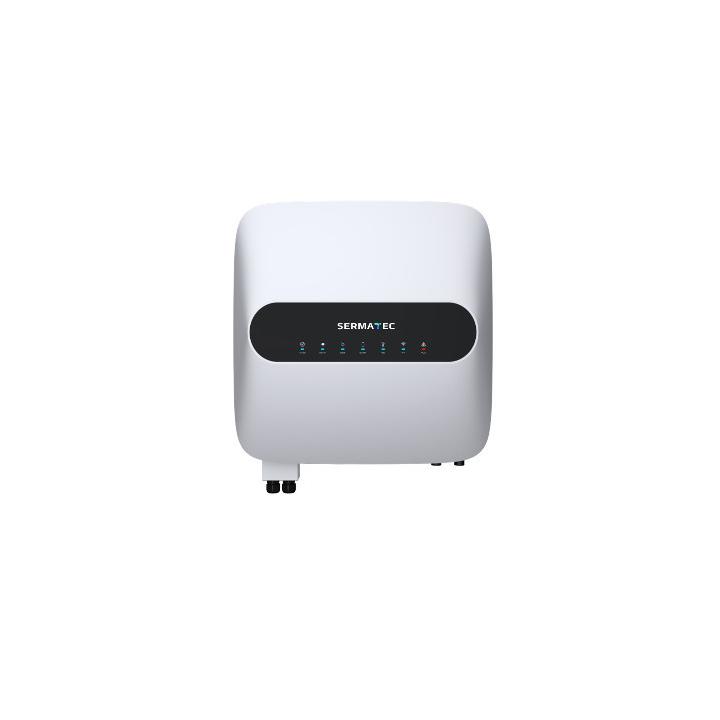

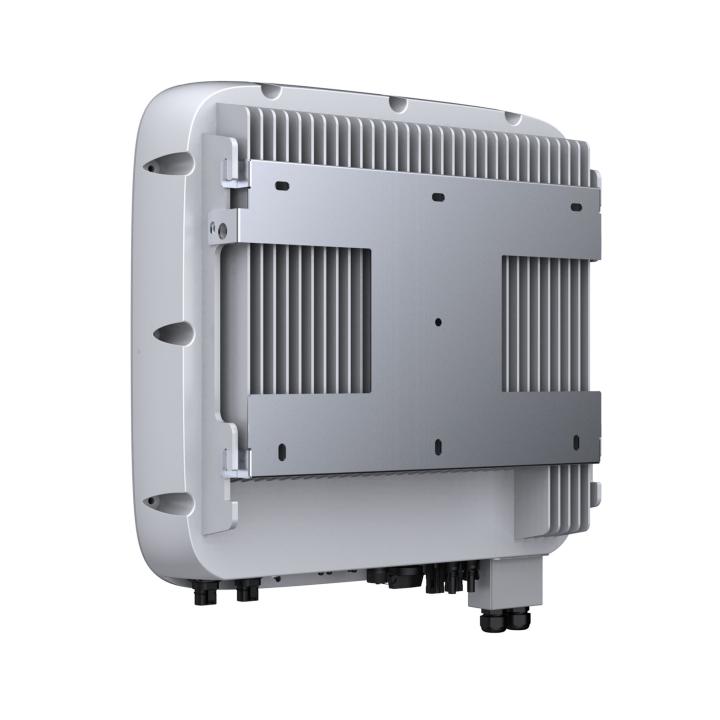

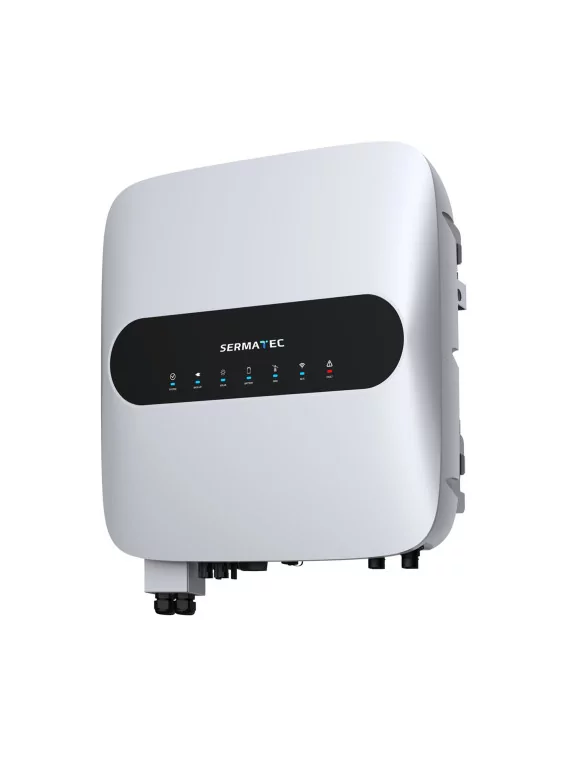

Inversor híbrido Sermatec 5kVa 48V SMT-5K-TL-LV
Aplicación Sermatec. Configurable ÚNICAMENTE A TRAVÉS DE ANDROID!
/!\ Actualizaciones a realizar exclusivamente a petición de WATTUNNEED .
Con el desarrollo del mercado de almacenamiento de energía, los inversores tradicionales conectados a la red han sido incapaces de satisfacer las necesidades de los clientes.
Dependiendo de los diferentes escenarios de aplicación, se necesitan funciones conectadas a la red y funciones aisladas de la red, especialmente en el mercado doméstico de almacenamiento de energía. Tanto en el estado conectado a la red como en el aislado, el inversor debe suministrar energía a la carga.
Permite a los usuarios producir su propia energía, para lograr ciertos beneficios económicos.
Cuando hay suficiente energía solar, el inversor extrae energía de la estación fotovoltaica para abastecer a los consumidores, y la energía restante cargará la energía de las baterías. El inversor alimenta automáticamente la carga de la batería.
Cuando la energía de la batería se agota, el inversor toma energía de la red, abastece a los consumidores y recarga la batería.
Este inversor de red on-off puede instalarse en interiores o exteriores.
- Adaptación automática
- Múltiples idiomas
- Autodiagnóstico, sin mantenimiento
Instalación sencilla
- Manual de usuario y vídeo de instalación
- Instalación modular
- Cables estándar internacionales
Variedad
- Compatible con varias fuentes de entrada
- Compatible con Pylontech
- Acceso solar, a la red y a generadores
- En un futuro próximo, se podrán conectar en paralelo varios inversores (en desarrollo)
- Tiempo de conmutación dentro y fuera de la red inferior a 10 ms, puede utilizarse como SAI
- Salida monofásica y trifásica para aplicaciones residenciales y comerciales
Eficiencia
- 99% de alta eficiencia
- Tecnología de seguimiento avanzada para mejorar la eficiencia de la estación fotovoltaica
- Algoritmo de control MPPT de alta precisión y algoritmo INV para la conexión a red de alta eficiencia y la conversión autónoma de energía.
Seguridad
- Tecnología de autoprotección
- Amplia entrada de tensión y frecuencia
- Protección IP65
- Refrigeración automática por aire
- Funcionamiento estable a gran altitud, a altas temperaturas y en entornos muy húmedos
Inteligencia
- Sistema de gestión inteligente que refuerza el funcionamiento automático
- WIFI, CAN, RS485, USB (opcional), GPRS (opcional) Múltiples modos de supervisión
Novedad de Sermatec: Acoplamiento de CA
Maximice su autoconsumo, incluso en instalaciones antiguas
El inversor híbrido Sermatec se conecta en paralelo al inversor de red. La energía fotovoltaica se utiliza primero para alimentar las cargas, después para cargar la batería, y cualquier excedente de energía fotovoltaica puede volver a inyectarse a la red.
Ver el estado de consumo diario y total
Puede ver el consumo de su instalación
Existe una asimetría entre nuestras necesidades de electricidad y la producción de nuestra instalación solar.
Como puede ver, elinversor híbrido utiliza baterías para almacenar la producción no utilizada durante el día (línea roja hacia abajo).
Así puede beneficiarse por la mañana y por la noche de la energía producida a lo largo del día (línea roja hacia arriba).
El resalte amarillo indica la producción de energía mediante paneles solares.
El consumo de electricidad de la red se muestra en azul (línea azul hacia abajo).
La electricidad producida por los paneles se devuelve a la red (línea azul hacia arriba).
Vamos a ver elconsumo durante un día entero
A las 04:00 utilizamos la red pública para nuestras necesidades energéticas
A las 10:00: los paneles producen 3002 W y las baterías se recargan.
A las 14:35: producimos (3170 W), la batería consume 10,60 W y vertemos 2665 W a la red pública.
A las 21.00: La batería se utiliza para cubrir nuestras necesidades energéticas.
Ver el nivel de carga de tus baterías
Rango de carga de baterías configurable
A las 8 de la mañana del 20/09, la batería se encuentra al 30% de su capacidad de carga, por lo que el inversor comenzará a recargar la batería. La recarga se realiza a horas configurables desde el inversor, por lo que puede elegir las horas en las que desea recargar las baterías. A partir de las 7 de la tarde, la batería empieza a descargarse. Entonces utilizamos la energía de la batería para cubrir nuestras necesidades energéticas.
Software
Descargue primero la aplicación Sermatec. ¡Los parámetros SÓLO se puedenconfigurar a través de ANDROID! (existe en Appel store pero no es utilizable)
¡Descargue la aplicación directamente haciendo clic aquí!
Puede encontrar los pasos de instalación en las hojas de datos y documentos. " Manual de parámetros Sermatec-ES
Conexión a Pylontech US-2000 C
ADVERTENCIA: Cuando conecte su SAI Sermatec a la batería Pylontech US-2000C, corte los cables blanco/naranja, naranja y blanco/verde.
Conecte el cable al puerto RS485 del maestro de baterías.
Ejemplo de cableado de corriente y tensión
Especificaciones
| Fuente de alimentación de CC máx. recomendada | 6000 |
| Potencia nominal de CC (W) | 5000 |
Tensión CC (580
| Rango de tensión MPPT (V) | 125~550 V |
| Tensión de arranque (V) | 125 |
máx. (A
| Corriente de entrada |
| ) | 11 A |
)
| Protección contra sobrecorriente (A |
PT
2
Li-
| Tipo de batería |
| Ion o Lead-acid |
| Tensión nominal de la batería (V) | 48 |
| Rango de tensión de la batería (V) | 40-58 |
| Capacidad de la batería (Ah) | Programable según las necesidades |
3
| Máx. |
| Tensión de carga (V) | 60 |
Corriente de carga máx. (A)carga (A)
| Protección contra sobrecorriente (A) | 100 |
| Potencia de carga máx. (W) | 4600 configurable |
A)100
| Corriente de descarga máx. ( |
|
PotenciaW)
4600
| Eficiencia de descarga máx. (%) | 96 |
)
| Rango de tensión de red (V) | 170V~280V CA |
| Frecuencia de red (Hz) | 50Hz/60Hz |
PotenciaW)
| Corriente de entrada |
| máx. (A) | 15 |
W)
| Potencia nominal de red ( |
| 5000 |
| Pico de potencia (sin red) | 110% de carga : |
| 30 minutos de carga 120%: 5 minutos 150% de carga: 5S |
nominal
| Rango de salida | 45~55Hz/55~65Hz; 180~270Vac |
8
| Corriente máxima de salida (A) | 22. |
| Protección contra sobreintensidad (A) | 32 |
)
| Distorsión armónica total (THD, potencia nominal) (% |
| Factor de potencia de desplazamiento | -0,9 - 0.9 |
| Salida de |
| reserva |
| (con batería) |
| Potencia nominal de reserva (W) | 4600 |
| Salida nominal | 50/60Hz; 230Vac |
| Gama de salida | 45~55Hz/55~65Hz ; |
| 180~270Vac |
| Corriente máxima de salida (A) | 15 |
| Potencia máxima de salida (W) | 4800W 5Mins 6000W 5S |
)
| Distorsión armónica total (THD, potencia nominal) (% |
| Factor de potencia de desplazamiento | -0.9 - 0,9 |
| Tiempo de recuperación instantánea | <=20ms |
| Tiempo de conmutación del SAI (MS) | <10ms |
Eficiencia
(%)6
Eficiencia(%)
| de carga/descarga de la batería |
| >95 |
Integrado
ado
| Pr |
| otección de sobreintensidad de salida | Integr |
Protección de cortocircuito de salida IntegradoIntegrado
Protecciónde salida
Integrado
VDE
| Regulación de red |
| 0126/VDE-AR-N4105/G83-2/ AS 4777.2/EN50438/IEC 0 -21 |
Normativa deseguridad
| IEC/EN 62109-1, IEC/EN62109-2 |
CEM
IEC/EN
| IEC/EN 61000-6-2, |
| 61000-6-3 |
495*516*152
| Tamaño (Anchura*Altura*Profundidad mm) |
ambiente
-25~60°C
0~95%
(kg)
| Funcionamiento máx. |
| Altitud (m) | 4000(>3000m derating) |
| Categoría ambiental | Exterior e interior |
ambiental
| Topología | Sin transformador |
| Refrigeración | Convección natural |
Ruido
| Estilo de comunicación | Wi-Fi, RS485, CAN |
5ans
