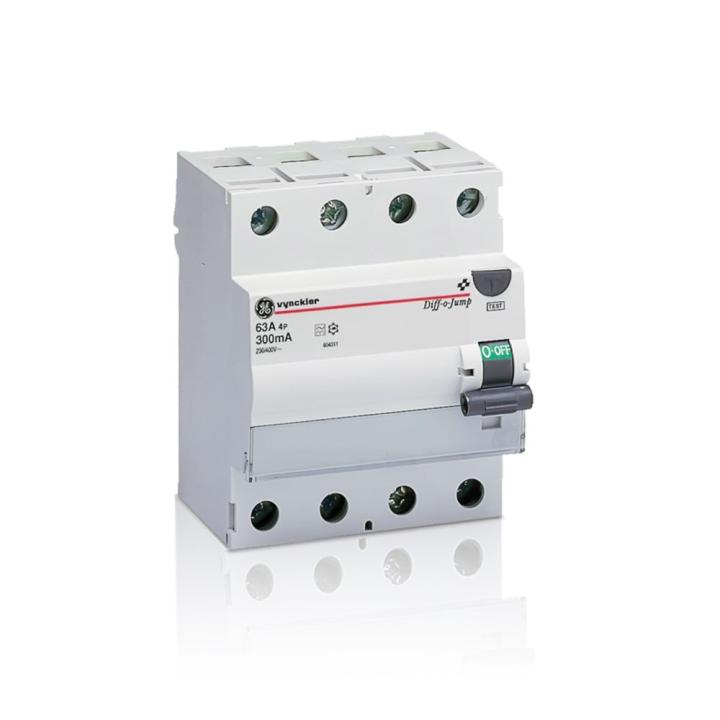

Interruptor diferencial de tipo 4P 63A 300ma

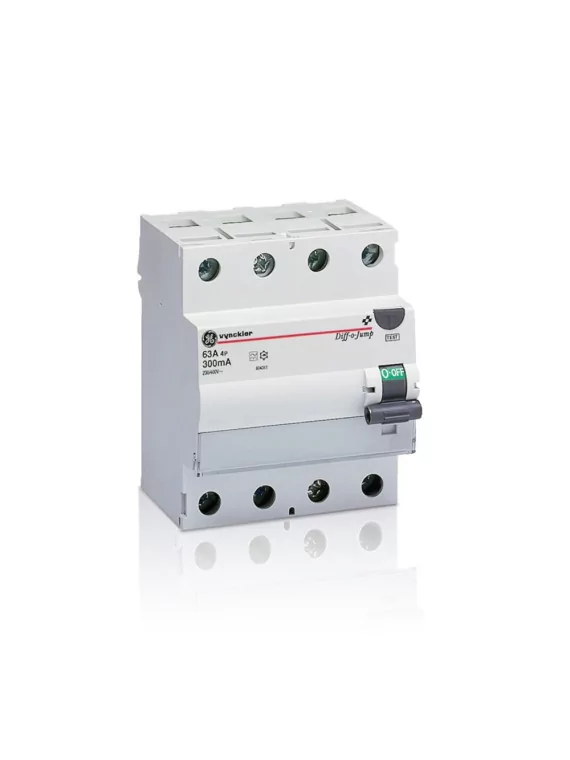

Interruptor diferencial de tipo 4P 63A 300ma
Interruptor diferencial de tipo 4P 63A 300ma
La función
Los dispositivos de corriente residual son dispositivos que se colocan en el principio de las líneas, y proteger contra corrientes de fuga a tierra inaceptable. Protegen a las personas contra descargas eléctricas.
La operación
En el caso de una corriente de fuga con una forma de corriente continua residual de pulso, un desequilibrio que aparecerá en las bobinas del primario del toroide, el cual generará un campo magnético residual en el toro. Este residuo de campo magnético a su vez genera un voltaje y una corriente en la bobina secundaria que solicite el relé. Este relé se solicite para activar el gatillo dispositivo y abre los contactos bajo la presión de un muelle.
Rendimiento
- Tipo a; Tipo de
- Corriente nominal In (a) 16, 25, 40, 63, 80, 100
- Falla de corriente (mA) 10, 30, 100, 300, 500, 1000
- Tensión nominal de la onu 2P: 230 V; 4P: 230/400 V
- Tensión de funcionamiento mínima UBmin 2P: 127 V; 4P: 190 V
- Mecánicas/eléctricas 20000/10000
- Tropicalisation según IEC 60068-2-28/2-30 DIN 40046 95%de humedad relativa por debajo de 55°C
- Rango de conexión máx. hijo flexible/rígido 35-50 mm2
- Los polos 2, 4
- La resistencia a la onda de choque de Tipo a: 250A 8/20µs; 200A de 0.5 µs - 100kHz Tipo S: 3000A 8/20µs
- Temperatura ambiente de -25 a 55 °C
- Peso 2P: 220 g; 4P: 385 g
Características de corte
- De acuerdo a la norma EN 61008
- La corriente nominal de conmutación/trigger Im=500A
- Corriente Nominal residual, la conmutación/disparo yo?m?500A, de 16 a 40 A; os?m=800A 63 a 100 A
- La resistencia a corto-circuitos protegidos por fusible Inc=10000A 230/400V fusible 80A gG
- Es resistente a una I2t de 22500 A2s - 3000A
- Todos los dispositivos Diff-o-Saltar cumplir con estos valores. Sólo en los dispositivos de hasta 40A valores son serigrafiados. Siguiendo las NECESIDADES de estos valores no deben aparecer en los dispositivos de más de 40.
Componentes
- terminal de entrada
- conmutador: contacto fijo y móvil
- cámara toroidal con bobinas primaria y secundaria
- retransmisión
- terminal de salida de
- botón de comando: con mecanismo para el funcionamiento libre solicite el interruptor
- el pulsador de prueba
Extensiones
- Contactos Auxiliares
- Módulo de disparo remoto
- Bobina de mínima tensión
- Contacto De Puerta
- De control del Motor
- Sistemas de embarrado
La normalización
El interruptor diferencial (Diff-o-Salto-tipo y de tipo S) en que se cumpla con las normas NBN EN 61008 y NBN 819, y recibido en la base de dichas normas, la aprobación CEBEC. En las normas de NBN, un gfci lleva el nombre de interruptor de circuito de tierra-a-dispositivo diferencial. El Diff-o-Saltar cumple con las normas internacionales de la IEC 1008, y EN61008.
Ficha técnica
- Tipo de equipo eléctrico
- Interruptor de
