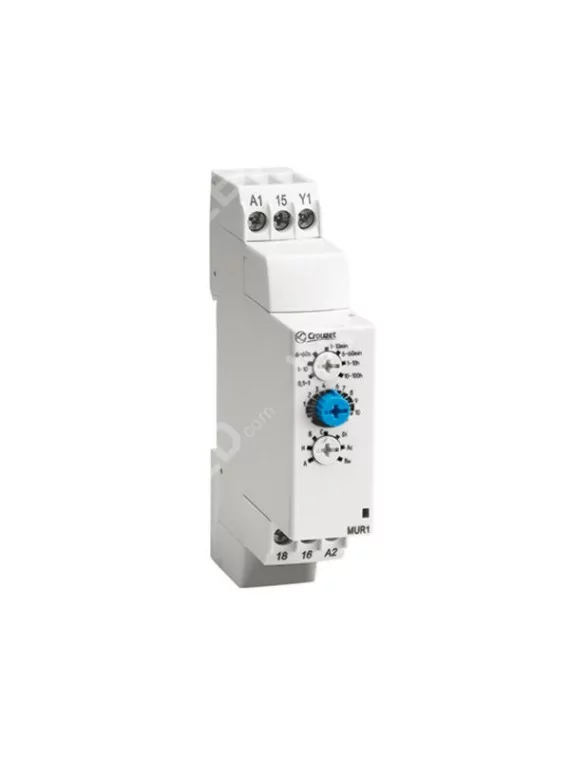

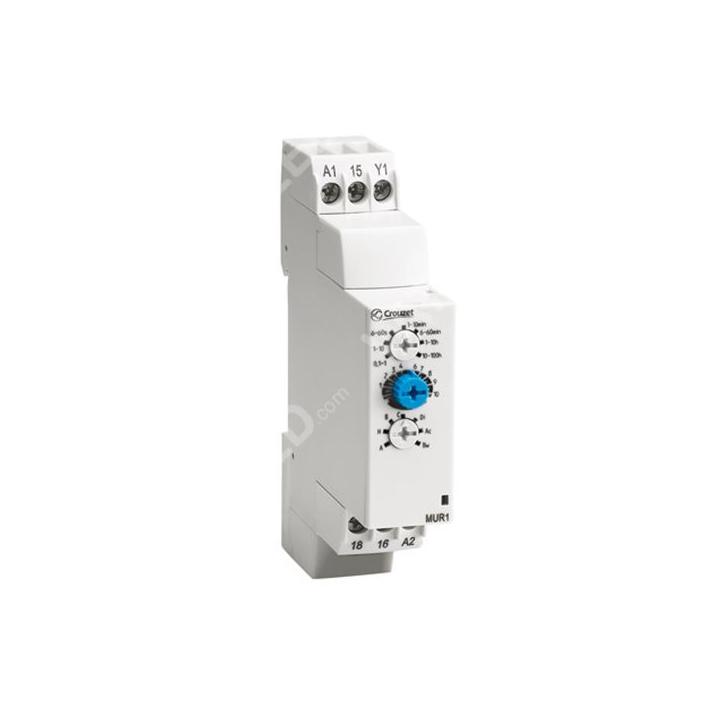

Relé temporizado 8A - Crouzet MUR3

Relé temporizado 8A - Crouzet Mur3

' Multifunción o monofunción
' Multirrango (7 rangos conmutables)
' Multivoltaje
' Terminales de tornillo o de resorte
' Visualización del estado mediante 1 LED (versión con relé)
' Posibilidad de alimentar una carga en paralelo

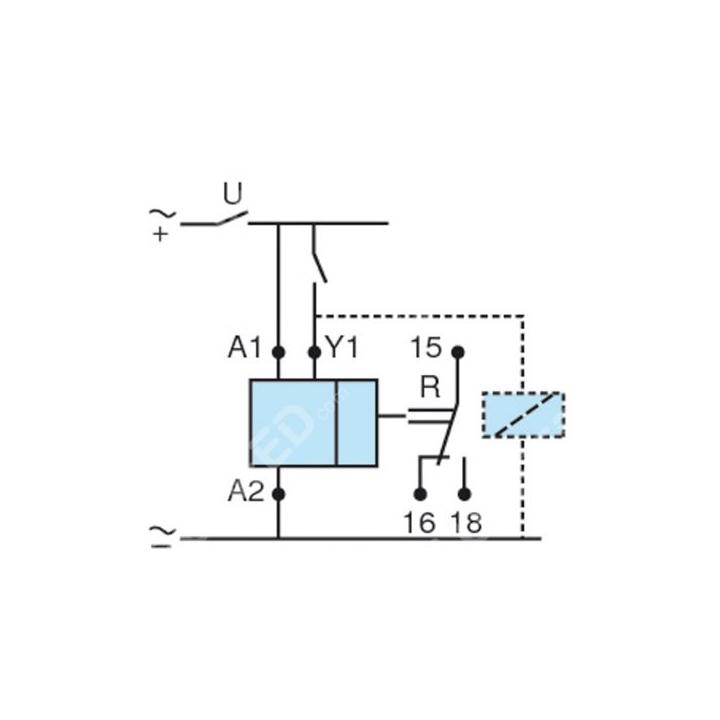

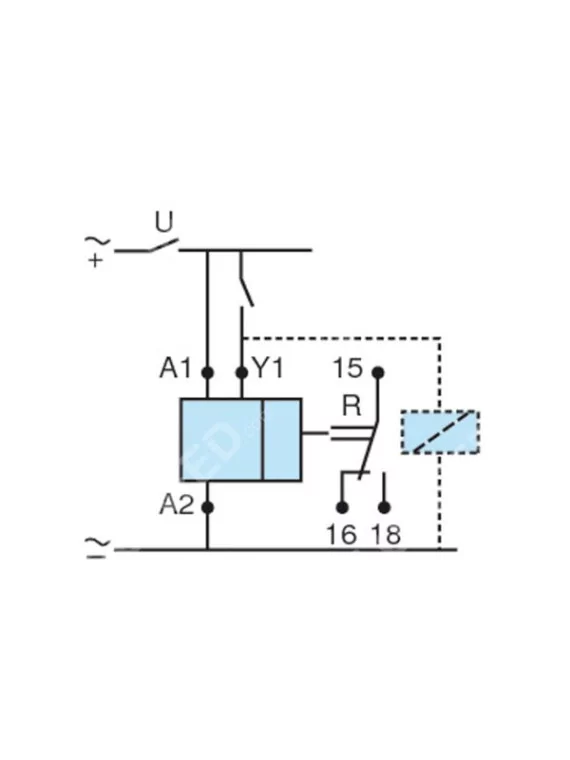

' Puede controlarse mediante un sensor de 3 hilos

---

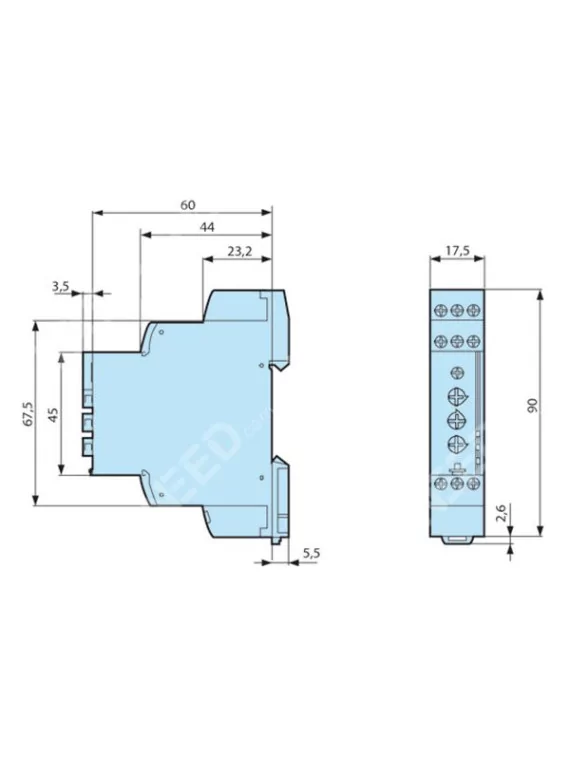

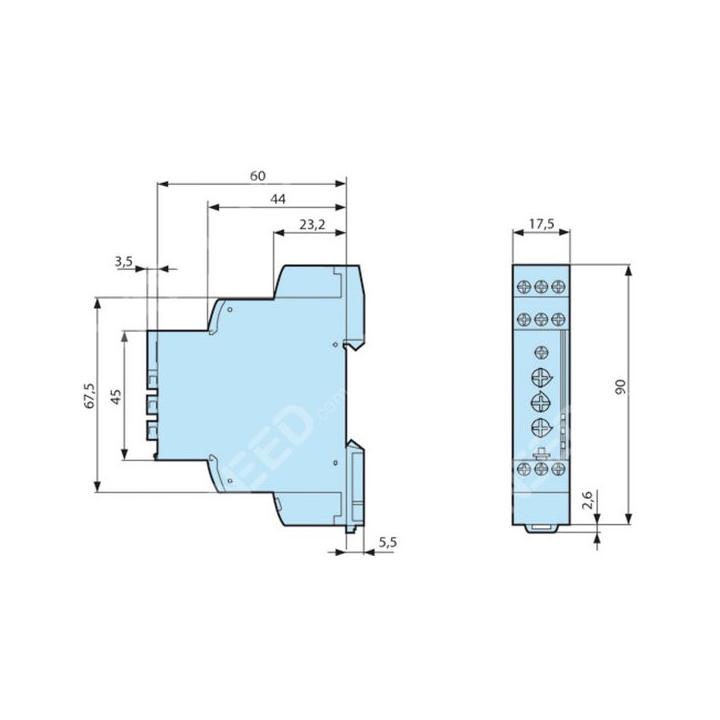

Dimensiones

---

---

Características

Especificaciones

A

Funciones

- Ac - At - B - Bw - C - D - Di - H - Ht

0 1 s →100 h

Temporización

.

1 s →100 h

1

Salida

relé de conmutación

8

Corriente nominal

A

Conexiones

Terminales de tornillo

Tensión de alimentación

12 →240 V∿/⎓

Referencia

88827103

Temporizador

1 10 s

Rangos del temporizador (7 rangos)

s -

- 1 min - 10 min - 1 h - 10 h - 100 h

Precisión de repetición (a parámetros constantes)	± 0,5 %
IEC/EN
61812-1

Deriva detemperatura

± 0,05 % / °C

Deriva de

tensión

± 0,2 % / V

Precisión de indicación según IEC/EN 61812-1

± 10 % / 25 °C

Tiempo de inmunidad a microcortes :	típico	<
10 ms

Duración mínima típica del impulso (versión relé)

30 ms

Duración mínima típica del impulso (versión estática)

50 ms

Duración mínima típica del impulso (versión relé con carga)

100 ms

Tiempo máximo de rearme por

corte de tensión típico (versión con relé

)

120 ms

Tiempo máximo de rearme por

corte de tensión típico (versión estática)

350 ms

Alimentación

Alimentación multitensión

Según versión

Frecuencia (Hz)

50/60

Ciclo de trabajo

100,00%

Rango de funcionamiento

85 →110% Un 85 →120% Un para 12 V ∿/⎓

7 W (12 V

Consumo máx.	32 VA (240 V∿) - 1,5 W (240 V⎓) - 0,6 W (24 V⎓) - 0,7 VA (12 V∿) - 0,
⎓)

Elementos de salidacorte

Poder de

2000 VA/80 W

8 resistivo

Poder de corte máximo	8 A∿ 250 V∿ resistiva -
A⎓ 30 V⎓

corte

Corriente mínima de

10 mA / 5 V⎓

máximade corte A resistiva

Tensión

250 V∿ / 8 A∿ resistivo 250 V⎓ / 0,3

Vida útilutación)

eléctrica (conm

10⁵ 8 A 250 V∿ resistiva

Vida útil mecánica (conmutación)

10 x 10⁶

2

Rigidez dieléctrica según IEC/EN 61812-1

,5 kV / 1 min / 1 mA / 50 Hz

choque según 5

Tensión de

IEC/EN 60664-1, IEC/EN 61812-1

kV - onda 1,2/50 μs

Características generales

IEC/EN

Conformidad con las normas	IEC/EN 61812-1,
61000-6-1, IEC/EN 61000-6-2, IEC/EN 61000-6-3, IEC/EN 61000-6-4

Certificaciones	CE, UL, cUL, CSA,
GL

Temperaturas -20

límite

de utilización (°C)

→+60

-30

Temperaturas límite de almacenamiento (°C)

→+60

Categoría de instalación (según IEC/EN 60664-1)

Categoría de sobretensión III

1 1 4

Vías de fuga y distancias de aislamiento según IEC/EN 60664-

kV / 3 mm

GradoIEC/EN 60529)

de protección (

IP20

IP40

Grado de protección (IEC/EN 60529) Panel frontal

IP50

Capacidad de resistencia a

vibraciones según IEC/EN 60068-2-6

20 m/s² 10 Hz →150 Hz

ación

Humedad relativa según IEC/EN 60068-2-30 sin condens

93 % sin condensación

Compatibilidad electromagnética.
Inmunidad a descargas electrostáticas según IEC/EN 61000-4-2	Nivel III (Aire 8 kV/contacto 6 kV)

Inmunidad a campos electromagnéticos según IEC/EN 61000-4-3	Nivel I - (1 V/m : 2,0 G Hz â†'2,7 G Hz) Nivel II - (3 V/m : 1,4 G Hz →2,0 G Hz) Nivel III - (10 V/m :
80 M Hz →1 G Hz)

Inmunidad rápida

a los transitorios de ráfaga
según IEC/EN
61000-4-4	Nivel III (directo 2 kV/pinza de acoplamiento capacitiva 1kV)

.

Inmunidad a las ondas de choque de la alimentación eléctrica según IEC/EN 61000-
4-5	Nivel III (modo común 2 kV/modo diferencial 1 kV)

Inmunidad a radiofrecuencias en modo común según IEC/EN 61000- 4-6	Nivel III (10 V rms :
0,15 M Hz a 80 M Hz)

0

Inmunidad a las caídas y cortes de tensión según IEC/EN 61000-4-11

% de tensión residual, 1 ciclo 70 % de tensión residual, 25/30 ciclos

red

Emisiones de
y radiadas según EN 55022 (CISPR22), EN55011 (CISPR11)	Clase B

Montaje :
carril DIN simétrico	35 mm

Capacidad de conexión

Cable monofilar sin

virola

15 →33 mm² -AWG 12) 2 x 0

x 0,

,

(AWG 20 →

,5 →2,5 mm² - (AWG 20 →AWG 14)

15 mm² - (

Capacidad de conexión Cable monofilar con virola

x 0,5 →2,5 mm² - (AWG 20 →AWG 14) 2 x 0,5 →1,

AWG 20 →AWG 16)

Material de la carcasa

Autoextinguible

Ensayo de choque según IEC/EN 60068-2-27

15 g - 11 ms

0

Interrupciones de corta tensión según IEC/EN 61000-4-11

% de tensión residual, 250/300 ciclos

Terminales 2 flexibles

con resorte,

bornes por punto de conexión - hilos

2

x 0,5 →1,5 mm² - (AWG 20 →AWG 16)

Bornes elásticos 2

, 2 bornes por punto de conexión - hilos rígidos

x 0,5 →1,5 mm² - (AWG 20 →AWG 16)

Peso 62 g) : 59 g

:	Caja de 17,5 mm	88827105 (MUR1) : 63 g 88827115 (MAR1) : 63 g 88827125 (MBR1) : 63 g 88827135 (MCR1) : 62 g 88827145 (MHR1) : 63 g 88827150 (MLR4) : 63 g 88827155 (MLR1) : 64 g 88827100 (MUR4) :
88827103 (MUR3) : 66 g 88827503 (MURc3

Resistencia de aislamiento según IEC/EN 60664-1

100 MΩ (500 V ⎓)

Elemento de salida

Relé 1 o 2 conmutadores AgNi (sin cadmio)

1 C/O
