Pararrayos PV para la protección de sus redes de poder de la energía fotovoltaica.

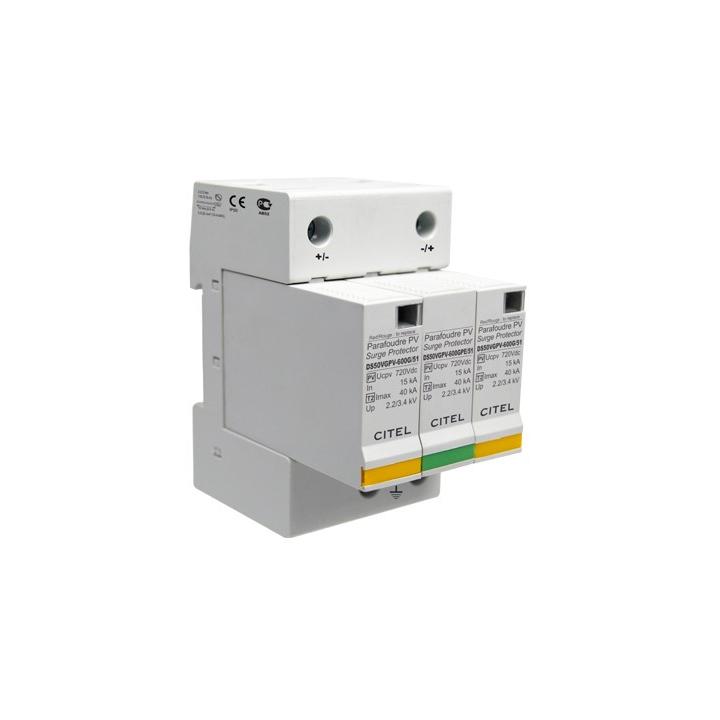

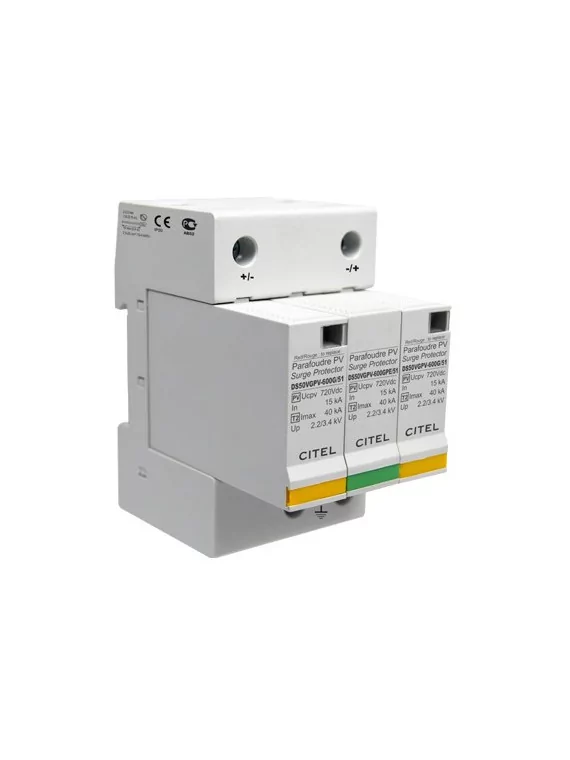

Los descargadores de sobretensión de tipo 2 DS50VGPV-G/51 están destinados a la protección de las redes de poder del efecto fotovoltaico.

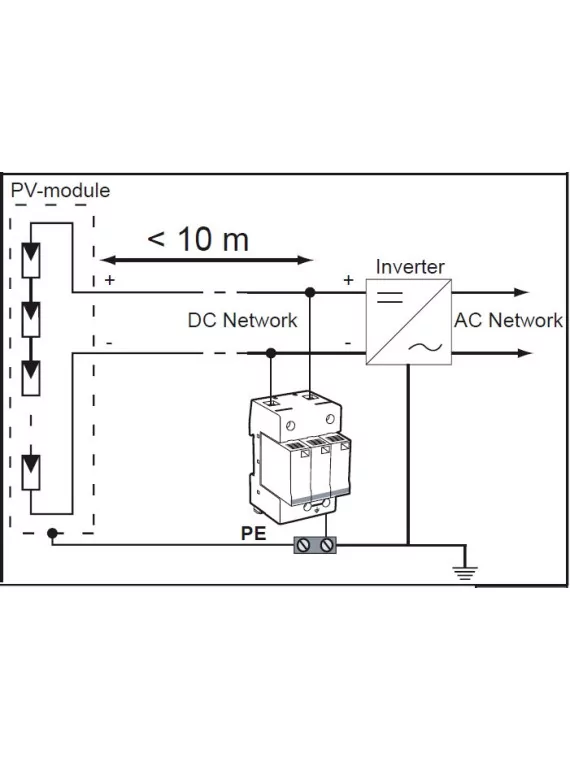

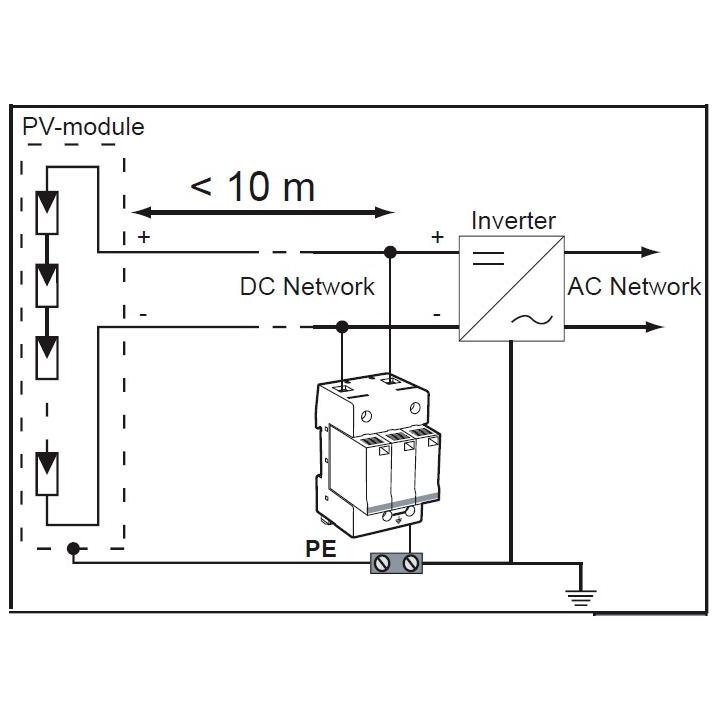

La aplicación de descargadores de sobretensión de Tipo 2 se recomienda en los extremos (los paneles laterales y laterales de la instalación) para la línea de suministro de energía FOTOVOLTAICA, en particular cuando se está al aire libre.
Esta versión DS50VGPV se basa en la tecnología de la VG, garantizando una total ausencia de corriente de fuga y la máxima fiabilidad.
Otros modelos están disponibles bajo petición, por favor no dude en contactar con nosotros.
Características eléctricas | ||
Tipo de protector contra sobretensiones la próxima prueba IEC 61643-11 | Dos | |
Red | PV 600 Vdc | |
La tensión de red PV | Uocstc | 600 Vdc |
Tensión max. PV de funcionamiento | Ucpv | 720 Vdc |
Corriente de operación. permanente/p> Consumo de corriente Ucpv | Icpv | no |
Corriente residual La corriente de fuga en la Uc | Cai | no |
Resultado actual | Si | no |
Corriente de descarga nominal 15 de la onda de choque 8/20 µs | En | 15 kA |
Corriente de descarga máxima Celebrada max. en onda 8/20 µs por polo | Imax | 40 kA |
Corriente de descarga máxima total Celebrada max. total de la onda de 8/20 µs | Imax Total | 60 kA |
A cabo en la corriente de corto-circuito de PV | Iscwpv | Mil |
Modo De Conexión | +/-/PE | |
Modo(s) de protección | MC/MD | |
Nivel de protección | Hasta | 2.2 kV |
Nivel de protección MD @En (8/20µs) y @ 6kV (1.2/50µs) | Md | 2.2/3.4 kV |
Nivel de protección L/PE para descargador de sobretensión multipolar | L/PE | 2.2 kV |
Nivel de protección de L/N para descargador de sobretensión multipolar | L/N | 2.2 kV |
Características mecánicas | ||
La tecnología | VG | |
Conexión a la red | tornillos del bloque de terminales : 2.5-25mm2 | |
Formato | recinto, modulares, desmontables | |
Montaje | Riel DIN simétrico de 35 mm (EN60715) | |
Material de la carcasa | Termoplástico UL94-V0 | |
Temperatura de funcionamiento | -40/+85°C | |
Índice de protección | IP20 | |
El uso al aire libre | No | |
Fuera-de-servicio de seguridad | Desconectar el descargador de la línea de PV | |
Indicador de fin-de-vida | 2 indicadores mecánicos | |
Sustitución del módulo de | DSM50VGPV-600G/51 | |
Remoto | Opción DS50VGPVS-600G/51 - salida de contacto de inve | |
Déconnecteurs asociados | ||
Déconnecteur térmica | interna | |
Los fusibles | sin | |
Normas | ||
El cumplimiento de las normas | NF EN 50539-11 | |
Certificaciones | EAC |
