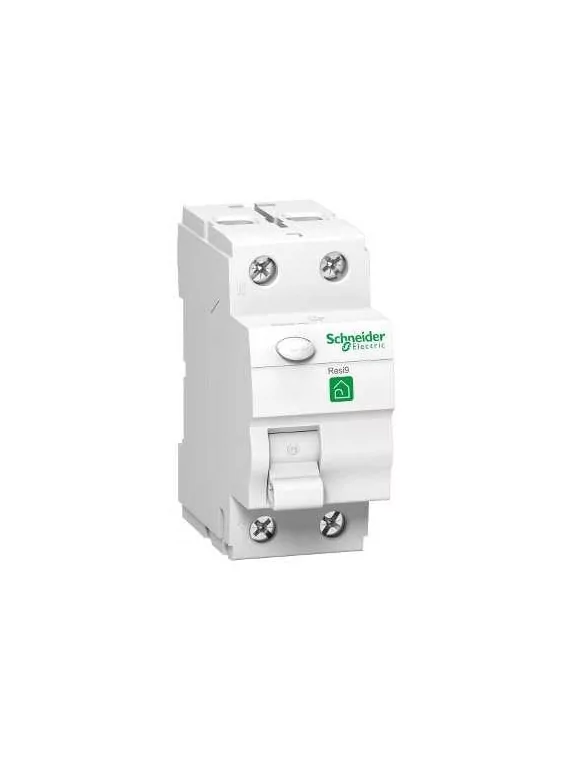

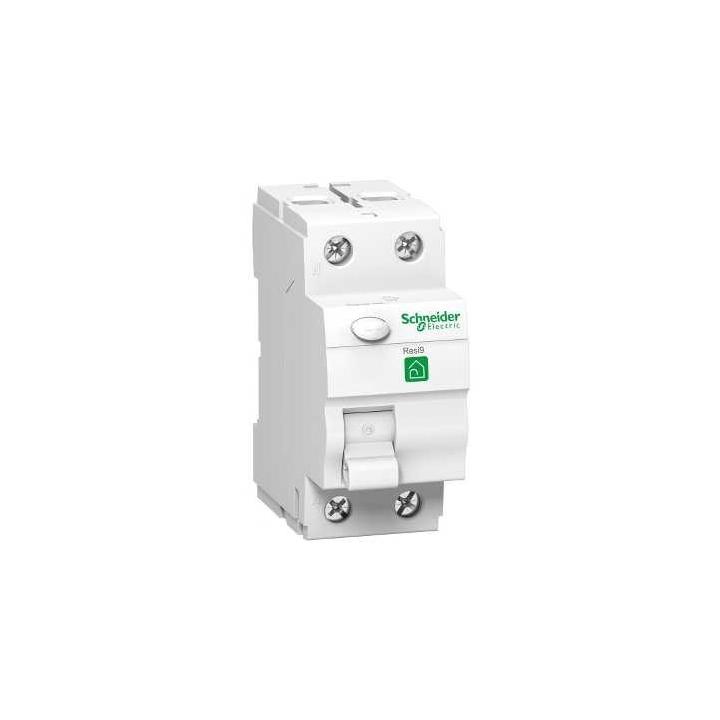

Interruptor diferencial tipo 2P 63A 30ma
100,50 €
Impuestos incluidos
SERR9R01263
0712971133617
Interruptor diferencial tipo 2P 63A 30ma
Interruptor diferencial tipo 2P 63A 30ma
La función
Los dispositivos de corriente residual son dispositivos que se colocan en el principio de las líneas, y proteger contra corrientes de fuga a tierra inaceptable. Protegen a las personas contra descargas eléctricas.
La operación
En el caso de una corriente de fuga con una forma de corriente continua residual de pulso, un desequilibrio que aparecerá en las bobinas del primario del toroide, el cual generará un campo magnético residual en el toro. Este residuo de campo magnético a su vez genera un voltaje y una corriente en la bobina secundaria que solicite el relé. Este relé se solicite para activar el gatillo dispositivo y abre los contactos bajo la presión de un muelle.
| Principal | |
| Rango de | Resi9 |
| Nombre del producto | Resi9 RCCB |
| Función del producto | Residual-interruptor de circuito de corriente (RCCB) |
| Nombre corto del dispositivo | Resi9 RCCB |
| Descripción de los polos | 2P |
| La posición neutral de los polos | A la izquierda |
| En el actual trabajo asignado | 63 Un |
| Tipo de red | CA |
| La sensibilidad de los diferenciales de | 30 mA |
| Retardo diferencial | Instantánea |
| Clase de diferencial | De La Clase A |
| Nominal de corte y de cierre | Im 500 |
| La corriente nominal de cortocircuito condicional | 6 kA 40 |
| Adicional | |
| Frecuencia de la red | 50/60 Hz |
| [Ue] tensión asignada de empleo | 230 V CA 50/60 Hz |
| Tipo De Comando | Interruptor de palanca |
| Local de señalización | Indicación de ACTIVO/OFF |
| Modo De Instalación | Enclipsable |
| Soporte de montaje | Riel DIN |
| Compatibilidad del bloque de distribución y el peine | Biconnect |
| No 9 mm | Cuatro |
| Altura | 100 mm |
| Ancho | 40 mm |
| Profundidad | 82 mm |
| Peso | 0.194 kg |
| Color | Blanco |
| Vida mecánica | 5000 ciclo |
| Vida eléctrica | AC-1 : |
| Modo de conexión | Terminal de tipo túnel de alambre flexible(s) 1...25 mm2 max sin punta cable Terminal de tipo túnel de alambre flexible(s) 1...25 mm2 max con virola de cable Tipo de túnel terminales de cable rígido(s) 1...35 mm2 max |
| Par de apriete | 3.5 N. m |
| Medio ambiente | |
| Normas | EN 61008-2-1 IEC 61008-2-1 |
| Las etiquetas de calidad | CEBEC |
| Grado de protección IP | IP20 |
| Temperatura de funcionamiento | -25...40 °C |
| La temperatura ambiente para almacenamiento | -30 a 70 °C |
| La sostenibilidad de la oferta | |
| Estado del medio ambiente | Producto Green Premium |
| RoHS (código de fecha: AnnéeSemaine) | Compatible - desde 1329 - Declaración de conformidad de Schneider Electric |
| Llegar | De referencia no contiene sustancias extremadamente preocupantes por encima del umbral |
| Perfil ambiental del producto | Disponible |
| Instrucciones de fin de vida del producto | No operación de reciclaje específicos |
SERR9R01263
Ficha técnica
- Tipo de equipo eléctrico
- Interruptor de
Referencias específicas
- upc
- 712971133617
- ean13
- 0712971133617
