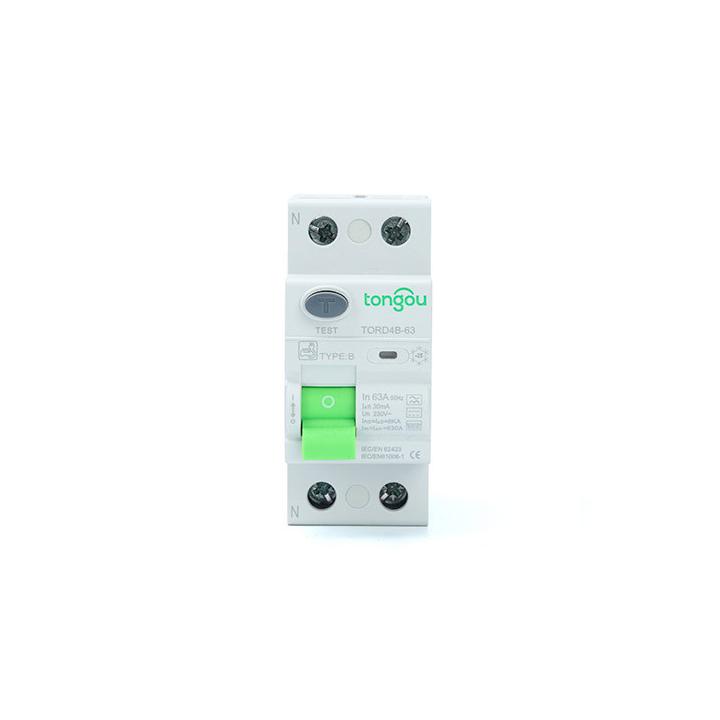

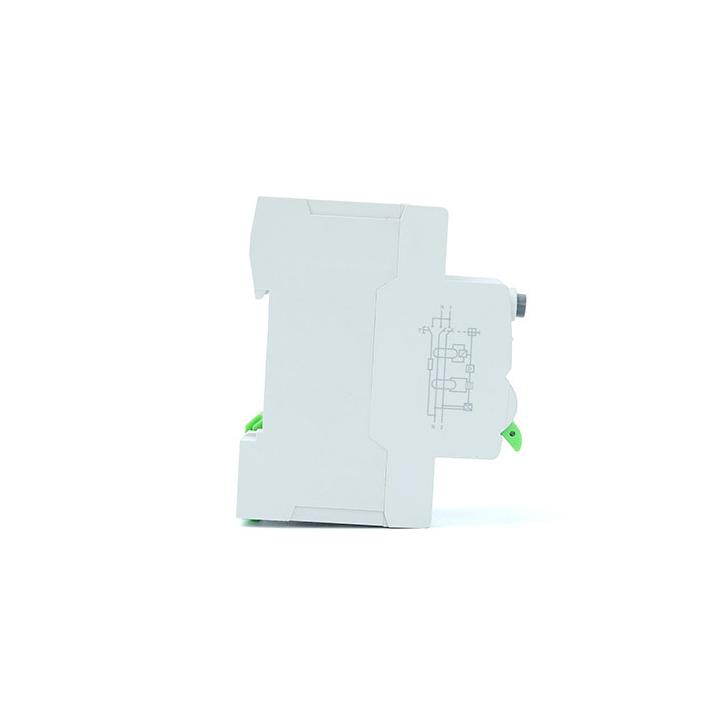

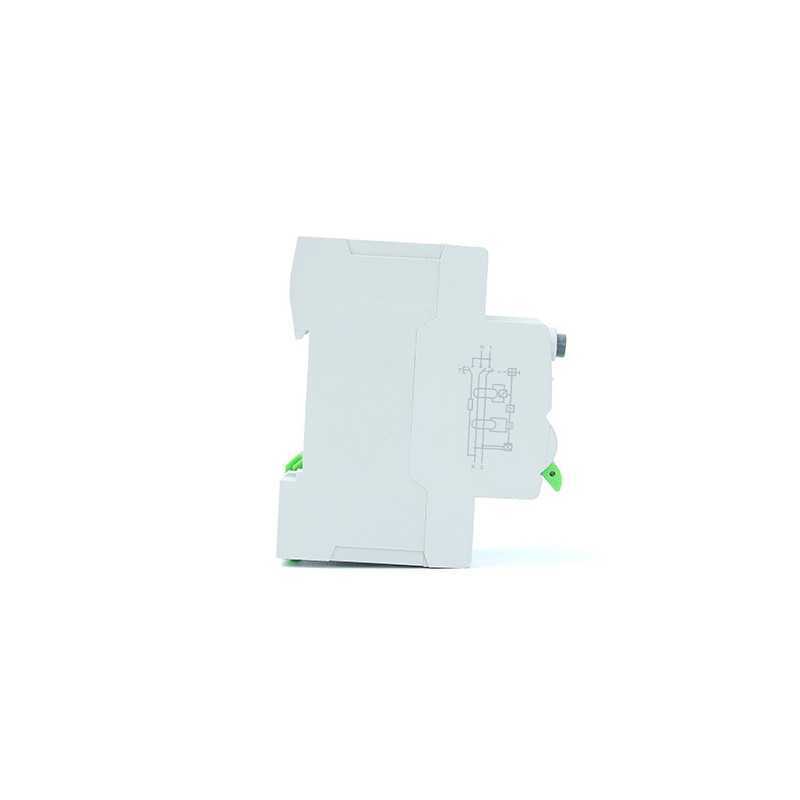

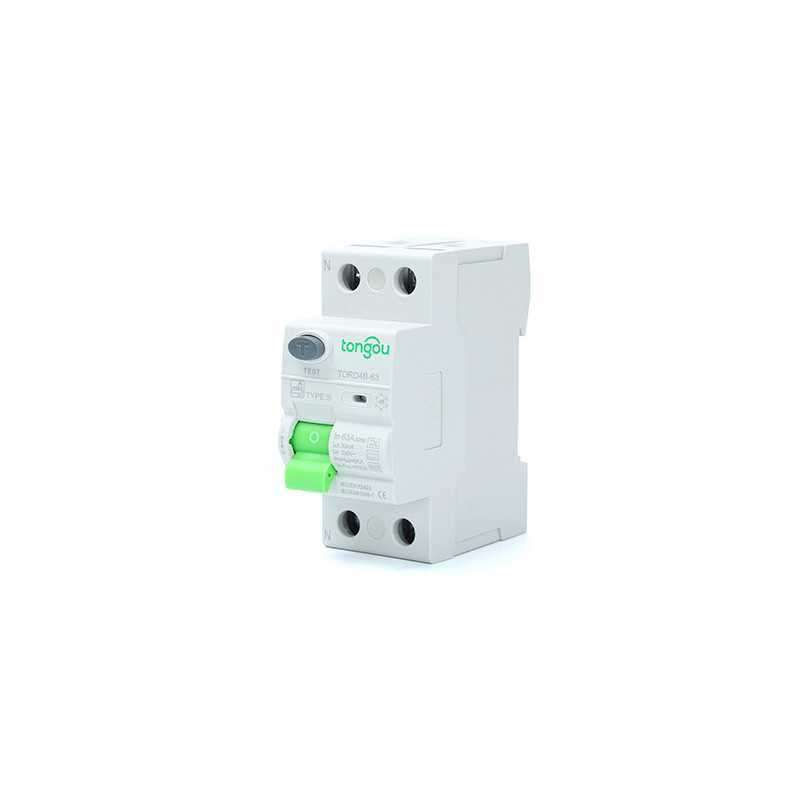

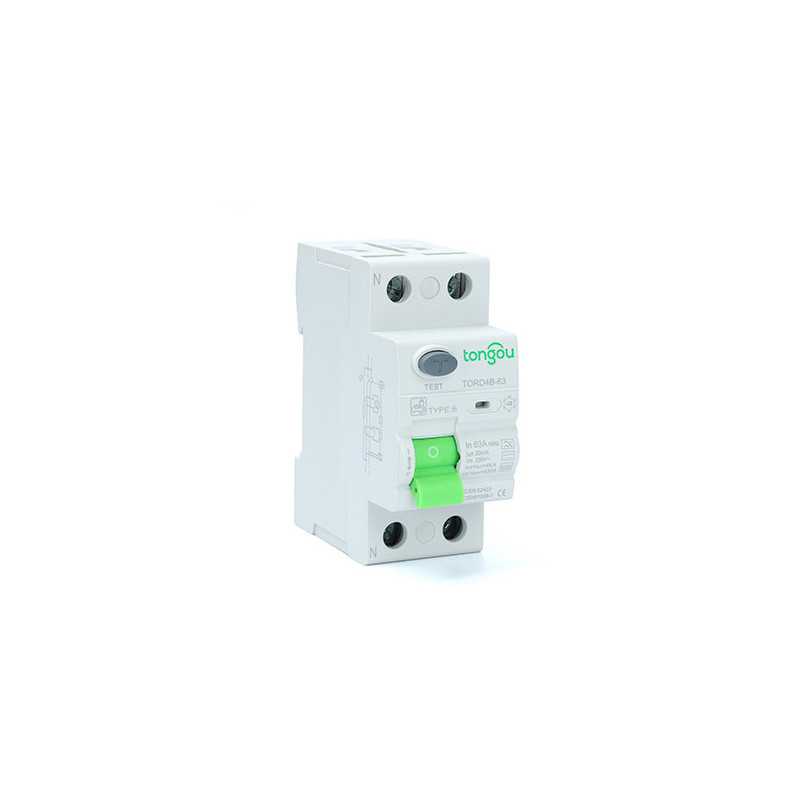

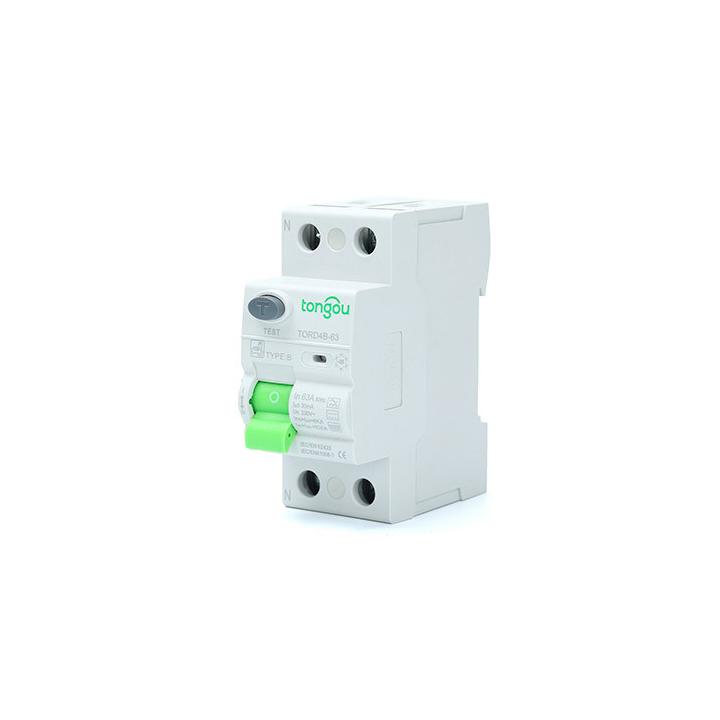

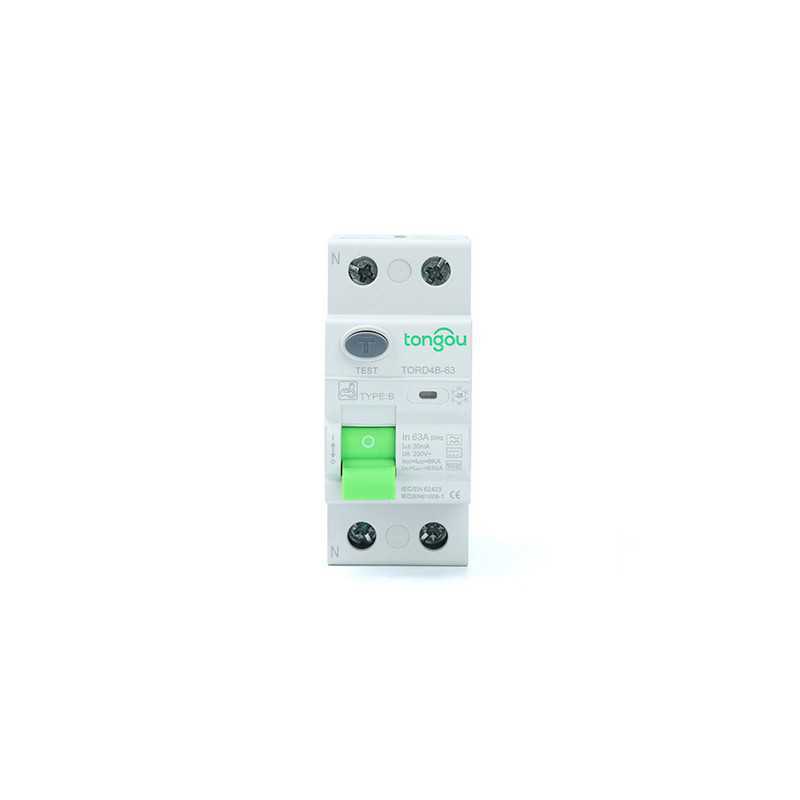

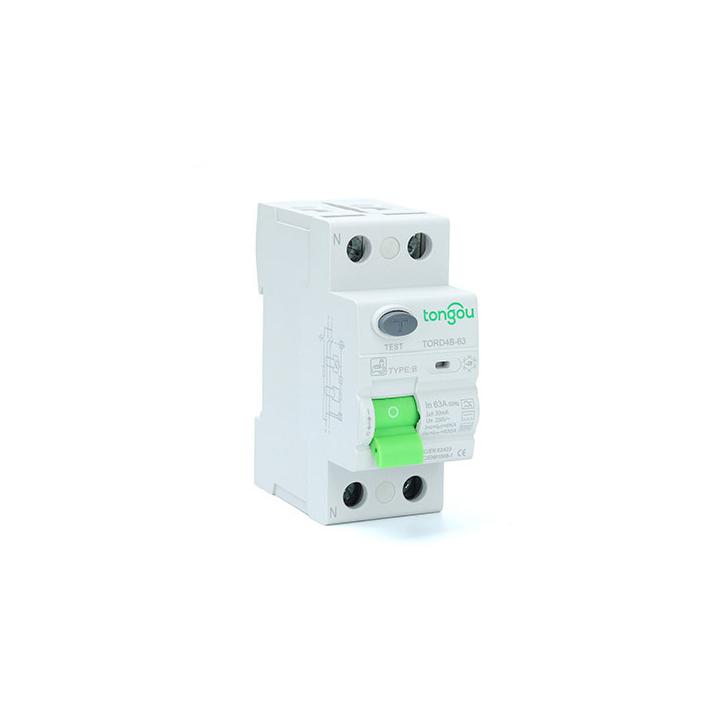

Interruptor diferencial 63A - 300mA Tipo B

Con la diversificación en el uso de la energía y los equipos, el uso interactivo de corriente alterna y continua y productos con muchas señales de forma de onda diferentes, necesitamos interruptores automáticos de protección de corriente residual de mayor nivel para proteger nuestra seguridad personal y evitar el peligro de descarga eléctrica.

Tipo B RCD RCCB Generalidades :

Los RCD de tipo B, además de la corriente alterna normal, pueden detectar corrientes de fuga a tierra de CA de alta frecuencia y CC pura.
La reducción del riesgo de incendio y/o electrocución mediante la desconexión automática de la alimentación eléctrica depende de la selección del tipo correcto de RCCB.
El RCCB ofrece protección mutua al cuerpo del operador en condiciones en las que las partes activas expuestas deben conectarse a un poste de puesta a tierra adecuado. El RCCB también ofrece protección contra el riesgo de incendio causado por la corriente de defecto a tierra debido a un fallo en el funcionamiento del dispositivo de protección contra sobreintensidades.

Consejos:

RCCB
1. con sensibilidad nominal de hasta 10mA podría utilizarse como dispositivo de protección adicional en la situación en la que falle el dispositivo de protección.
RCCB
2. diseñado para instalaciones domésticas y aplicaciones similares, se utiliza generalmente para un funcionamiento no profesional (no requiere mantenimiento)
. El RCCB
3. proporciona protección contra descargas eléctricas resultantes del contacto directo de las dos líneas protegidas, o de corrientes de fuga entre estas dos líneas.
4. Se recomienda instalar dispositivos especiales tales como dispositivos de protección contra sobretensiones, pararrayos, etc. en la línea aguas arriba del RCCB como precaución contra posibles sobretensiones y corrientes que se produzcan en su entrada de alimentación
.

---

Características

Modelo

Tipo electromagnético

Característica de corriente residual:

Tipo B

N.º de polos

2P

Poder nominal de fabricación y de corte

630A

Corriente nominal（A）

16-63A

Tensión nominal

230V / 400V

Frecuencia nominal

50 / 60Hz

003

Corriente residual de servicio |△(A):

.

, 0.1, 0.3

Corriente residual:

no operativa nominal |△ no

0.

5|△n

Corriente de cortocircuito condicional inc:

asignada

6kACorriente 6kA

de cortocircuito residual condicional asignada |△c:

Tiempo de disparo:

Disparo instantáneo ≤0,1s

0.

Rango de corriente de disparo residual:

5||△n~|△n

Resistencia electromecánica

≥5000 ciclos XNUMX

:

Capacidad de conexión

25mm² conductor rígido;

conexión

Borne de

borne de tornillo Borne de columna con pinza

riete

Par de ap

3

.5 Nm

Instalación

En carril DIN simétrico de 35 mm Montaje en panel
