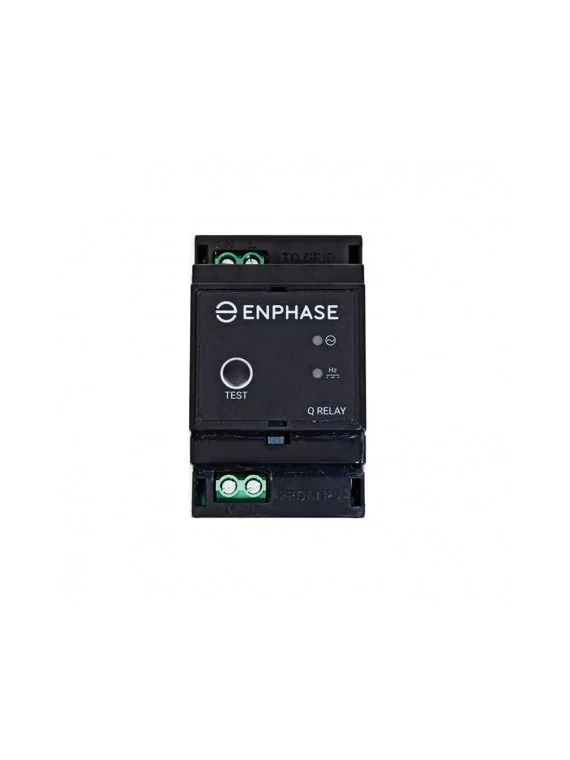

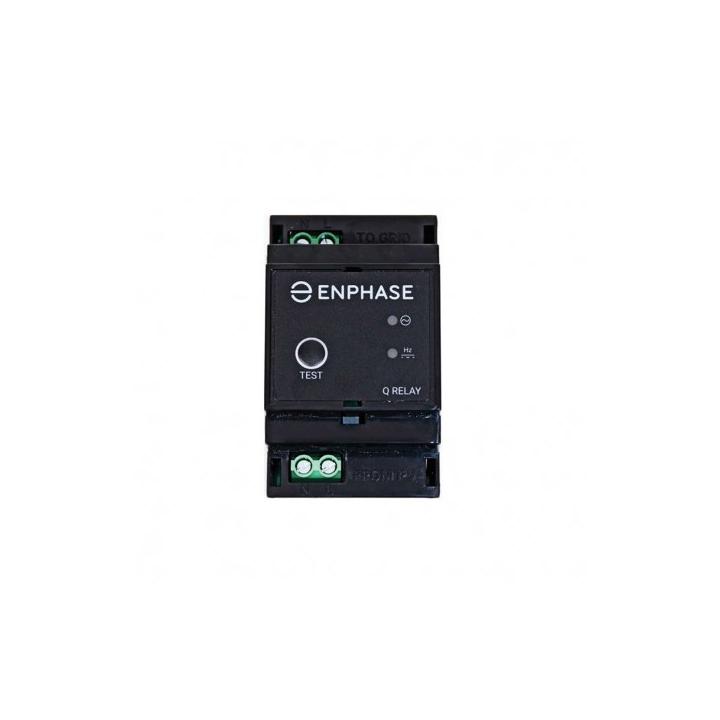

Relé Enphase Q (monofásico)

Relé Enphase Q (monofásico)

En las instalaciones de Enphase, el relé monofásico Q (protección de desacoplamiento) actúa como un dispositivo físico de desconexión de la red para instalaciones monofásicas.
En caso defallos específicos de la red, el relé Q desconecta los microinversores Enphase de la red de CA. Cuando las tensiones y/o frecuencias vuelven a rangos aceptables, el relé Q reconecta el sistema.
El relé Q funciona conjuntamente con el Envoy-S y garantiza que tanto el conductor neutro como el de fase se desconecten de acuerdo con los requisitos de la red.

Fácil de instalar

• Ligero y sencillo
• Montaje en carril DIN para una instalación
rápida

Fiable

• Control de carga
fiable
• Restablecimiento automático al volver a las condiciones normales de la red

Inteligente

• Gestión de las caídas de tensión y frecuencia
• Actualizable a distancia
• Pantalla LED de fácil
comprensión

Especificaciones técnicas

ESPECIFICACIONES Q-RELAY-1P-INT

Protección de desacoplamiento -

Red monofásica (50 Hz)

Categoría de sobretensión

III

2

Grado de contaminación

270 Veff

Rango de funcionamiento de la tensión alterna

de 85 a

Tensión nominal de entrada (Vnom)	230 / 240
Veff

nominal

Frecuencia

50 Hz

Tiempo de adquisición de los valores de frecuencia y tensión en funcionamiento normal

100 ms

1

Número de entradas de tensión protegidas

Enphase IQ 7.

Número de micromicroinversores IQ 7 por fase

Hasta 19 microinversores Enphase IQ 7 o 16 microinversores

Inversores Enphase IQ 7+

Número relés Q por

de
sistema	Limitado a cuatro relés Q activos por sistema

eléctrica

Tipo de salida

Doble contactor unipolar normalmente abierto (L1 y N)

4.000kVA 8

Potencia de salida

.

kVA

Tipo de salida eléctrica

230 a 240 Veff, 20A

Consumo en vacío

10 VA

LEDs	Dos LEDs rojo/verde:
uno dedicado a la desconexión de U máx./min. y otro dedicado a la desconexión de frecuencia máx./min.

Montaje

Carril DIN de 35 mm (estándar)

Anchura

53 mm

Sobretensión - Salida L1 N

Combinación (1kV 2Ω)

defuncionamiento - - 40 °C a 50 °C 4

Rango de temperatura

0 °C a 50 °C

Clase de protección IP

IP 20 (Para uso en un entorno protegido)

Humedad

0% a 95% sin condensación

Conformidad

IEC 61010

Conformidad EMCI

IEC 61326-1,

BS EN 61000-3-2, BS EN 61000-3-3, BS EN 50065-1, BS EN 50065-2-2

5

Garantía

años
