Culombio metro (monitor de baterías de litio alta precisión)
122,71 €
Impuestos incluidos
Coulomb-cpt
0768563816369
Culombio metro alta precisión diseñado para controlar la tensiónel capacidadel energía y de laenergía una batería.
Contador de Coulomb
(Monitor de baterías de litio alta precisión)
el culombio metro alta precisión permite el monitoreo de la voltaje (V)el capacidad (Ah)el potencia (W) y de laenergía una batería. Esta información permite al usuarioconseguir un estado de carga en % (SoC) o un profundidad de descarga (DoD) dice la batería. Calcula en tiempo real el tiempo restante hasta que la batería está completamente descargada. El producto tiene una función de memoria que registra la información de SoC cuando el dispositivo está apagado o desconectado accidentalmente. El CC 75/150/500 es adecuado para la baterías de litio fosfato de hierro(LiFePO4), iones de litioBatería, Li-polímero plomo-ácido y níquel-metal híbrido con un voltaje de funcionamiento de 8V Para 80V DC.
Hay 3 versiones:
- CC75 medición de la 0 Para 75Acompatible con los terminales M6
- CC150 medición de la 0 Para 150Acompatible con los terminales de M8
- CC500 medición de la 0 Para 500Acompatible con los terminales M10

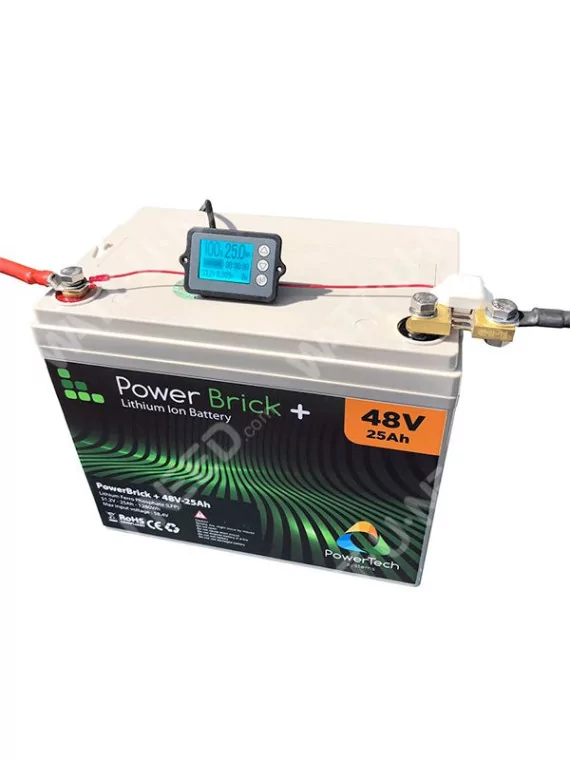

El cable blindado que se conecta para medir la resistencia (shunt) y la pantalla de visualización está disponible en tres longitudes, dependiendo de la ubicación de la batería y la pantalla):
- 1 Metro
- 3 metros
- 5 metros

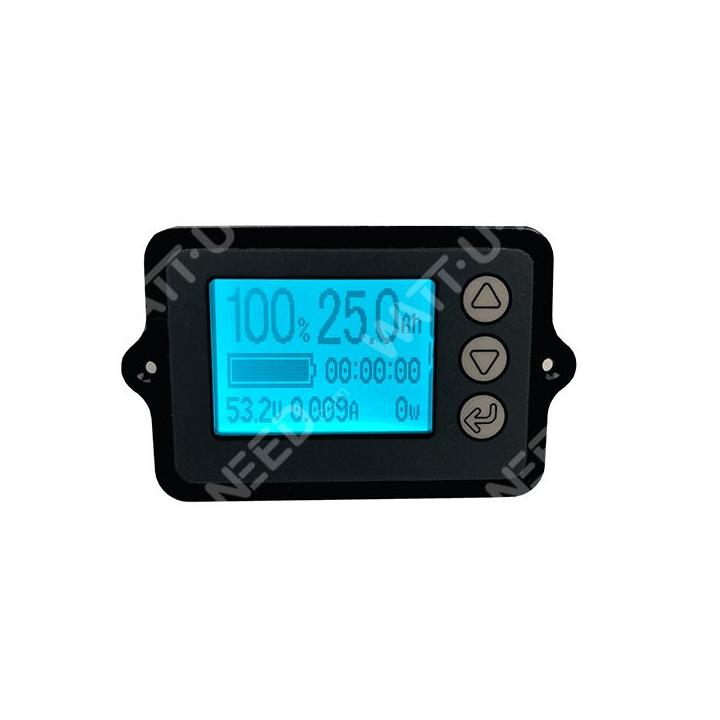

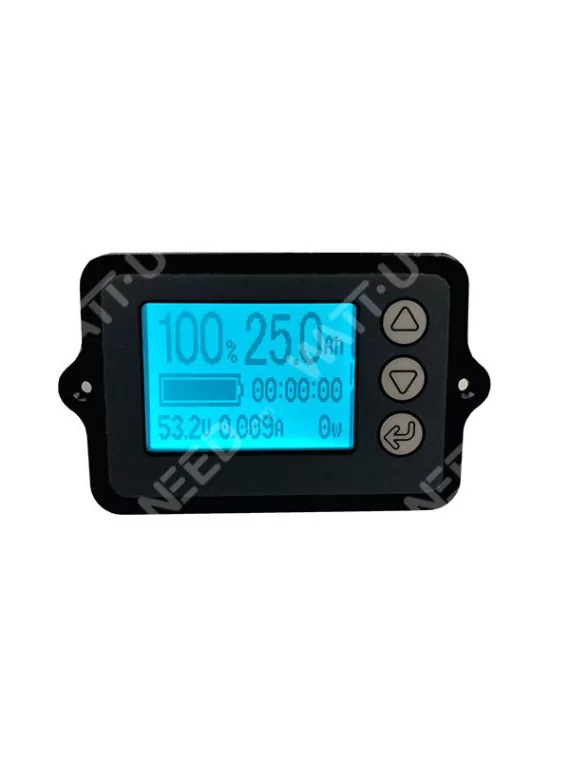

Las funciones de pantalla
• Estado de carga (%)
• La capacidad restante (Ah)
• Tiempo restante (HH: MN: SS)
• Potencia instantánea (W)
• Corriente (A)
• Voltaje (V)
• Vista gráfica del estado de carga (SoC) de la batería
Dimensiones
Funciones
| originalwtwatermark | Min | Nominal | máximo | Unidad |
| Voltaje de funcionamiento | 1/8 | 50.0 | 80.0 | V |
| Consumo en funcionamiento (backlight ON) | 06/01/00 | Mi | ||
| Consumo en funcionamiento (backlight apagado) | 0,7 | Mi | ||
| Precisión medida de tensión | +-1.0 | % | ||
| Precisión medición de la corriente | +-1.0 | % | ||
| Precisión medición de la capacidad | +-1.0 | % | ||
| Rango de medición de la capacidad de | 0.1 | 999,9 | Ah | |
| Rango de medición actual (CC75) | 0.0 | 50.0 | 75.0 | A |
| Mostrar la temperatura de funcionamiento | -10 | 25 | 50 | ° C |
| Peso de la pantalla | 20 | g | ||
| Dimensiones de la pantalla | 66 x 40 x 13 |
Medida del estado de carga (SoC) por método de OCV (voltaje de circuito abierto o tensión en circuito abierto)
Todo tipo de baterías tienen una cosa en común: la tensión en sus terminales disminuye o aumenta según su nivel de apoyo. La tensión será máxima cuando la batería está completamente cargada y mínima cuando está vacío.
Esta relación entre el SOC y el voltaje es directamente dependiente de la tecnología de baterías usadas. Por ejemplo, el siguiente diagrama a continuación compara las curvas de descarga entre una batería y una baterías de iones de litio.
Para seguir el estado de la carga cuando se utiliza la batería, el método más intuitivo es seguir incorporando actual durante el uso de las células. Esta integración da directamente la cantidad de carga eléctrica que inyecta o extrae la batería permitiendo cuantificar precisamente el SoC de la batería.
A diferencia del método de la OCV, este método es capaz de determinar la evolución de la carga para el uso de la batería de estado. No es necesario que la batería está en reposo para una medición precisa.
Aunque la corriente es medida por una resistencia de precisión, bajos errores de medidas involucradas, relacionadas con la frecuencia de muestreo de la medida. Para corregir esto marginal, el contador de Coulomb es automáticamente volver a calibrar para cada ciclo de carga. Por coulomb contando SoC mediciones permiten un menor error de medición de 1%, lo que permite una indicación muy precisa de la energía restante en la batería. A diferencia del método OTF, culombio es independiente de las fluctuaciones en la potencia entregada por la batería (que causan la caída de tensión de la batería), y la precisión se mantiene constante independientemente del uso de la batería.
Coulomb-cpt
Ficha técnica
- Anchura
- 76 mm
- Altura
- 100 mm
- Espesor
- 66 mm
- Peso
- 0,4 kg
Referencias específicas
- upc
- 768563816369
- ean13
- 0768563816369
