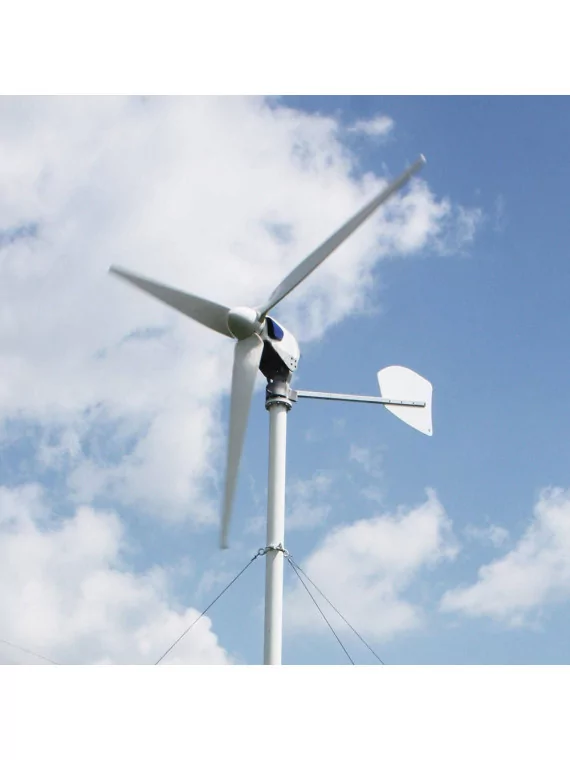

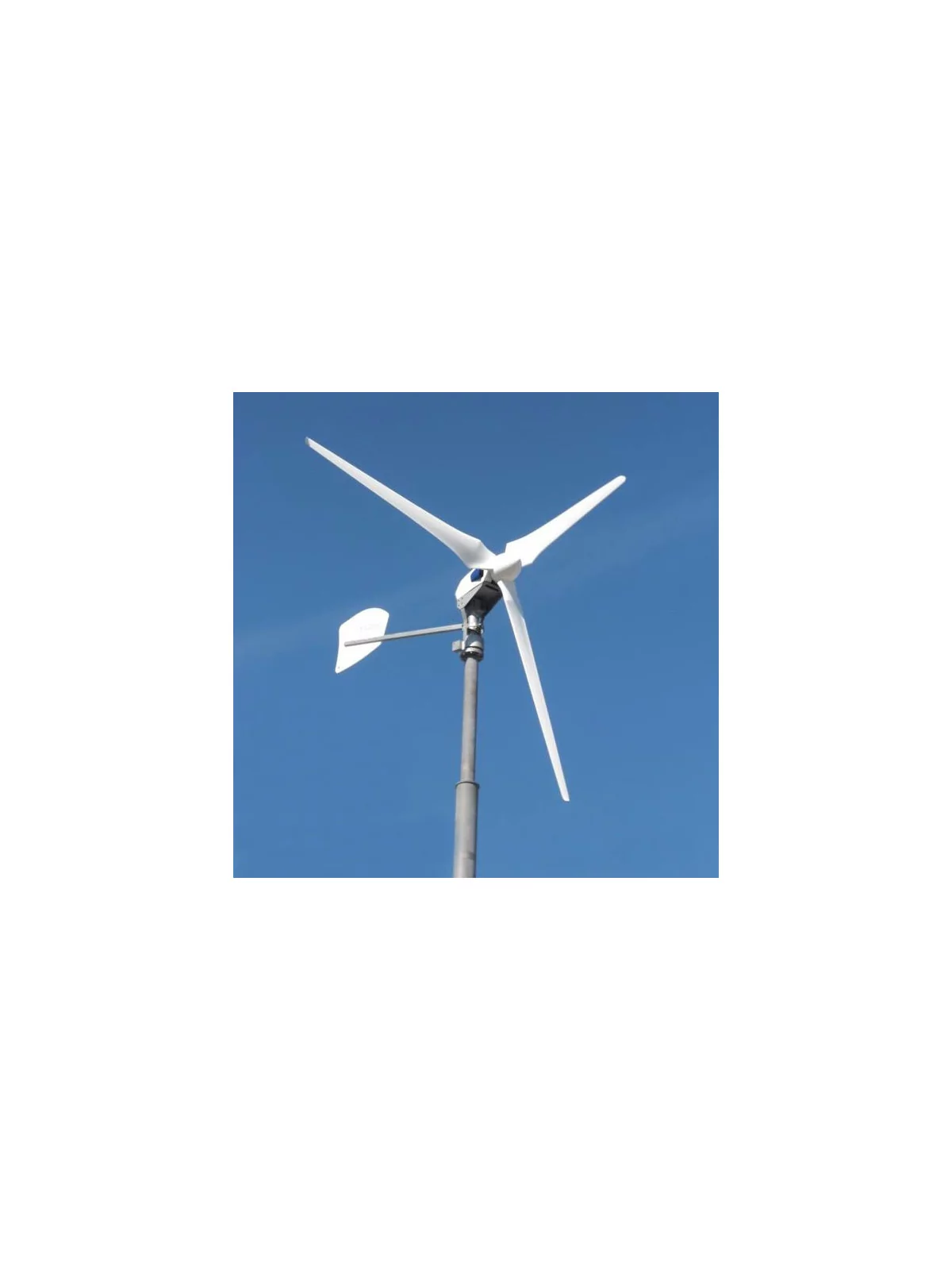

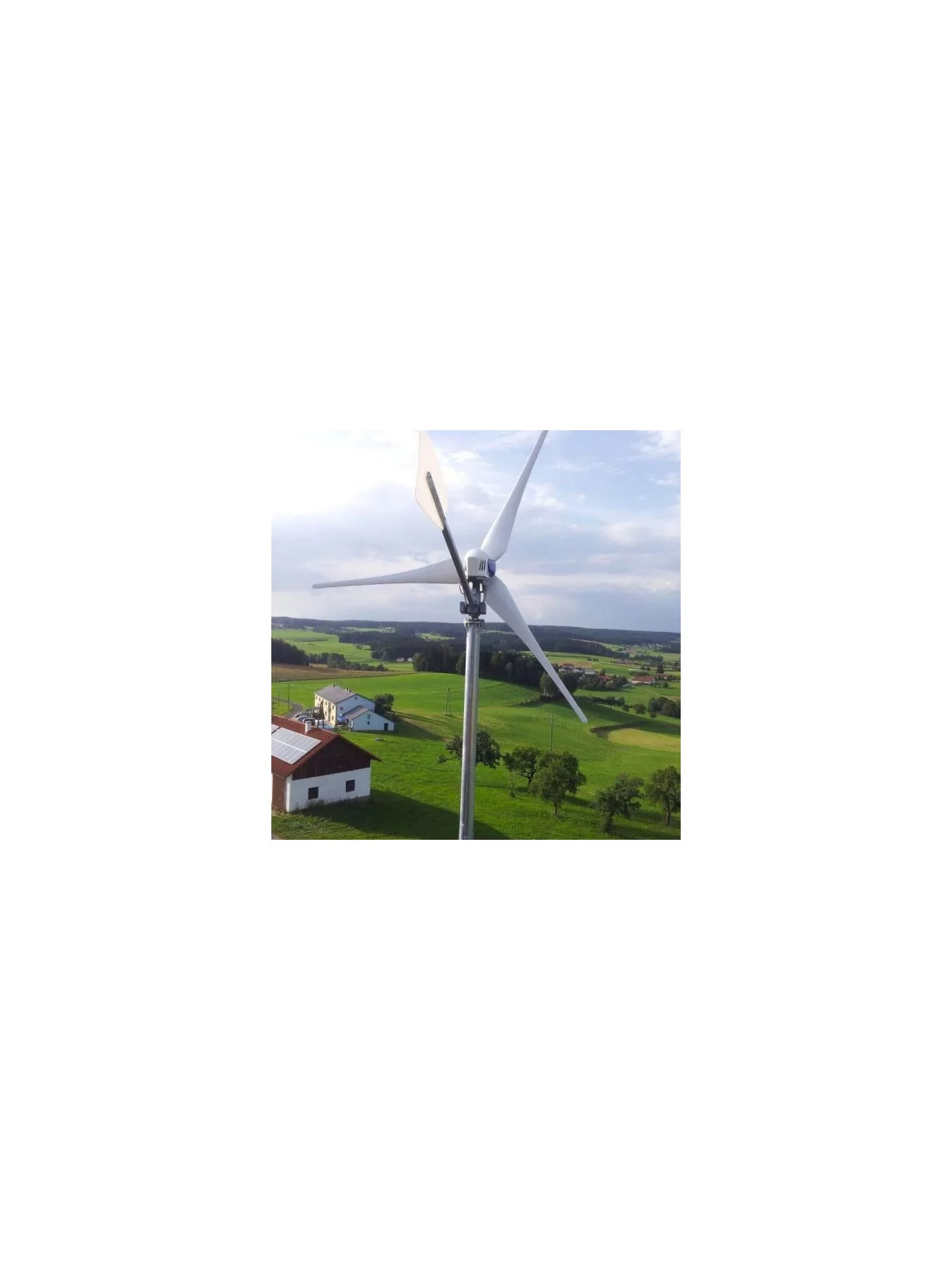

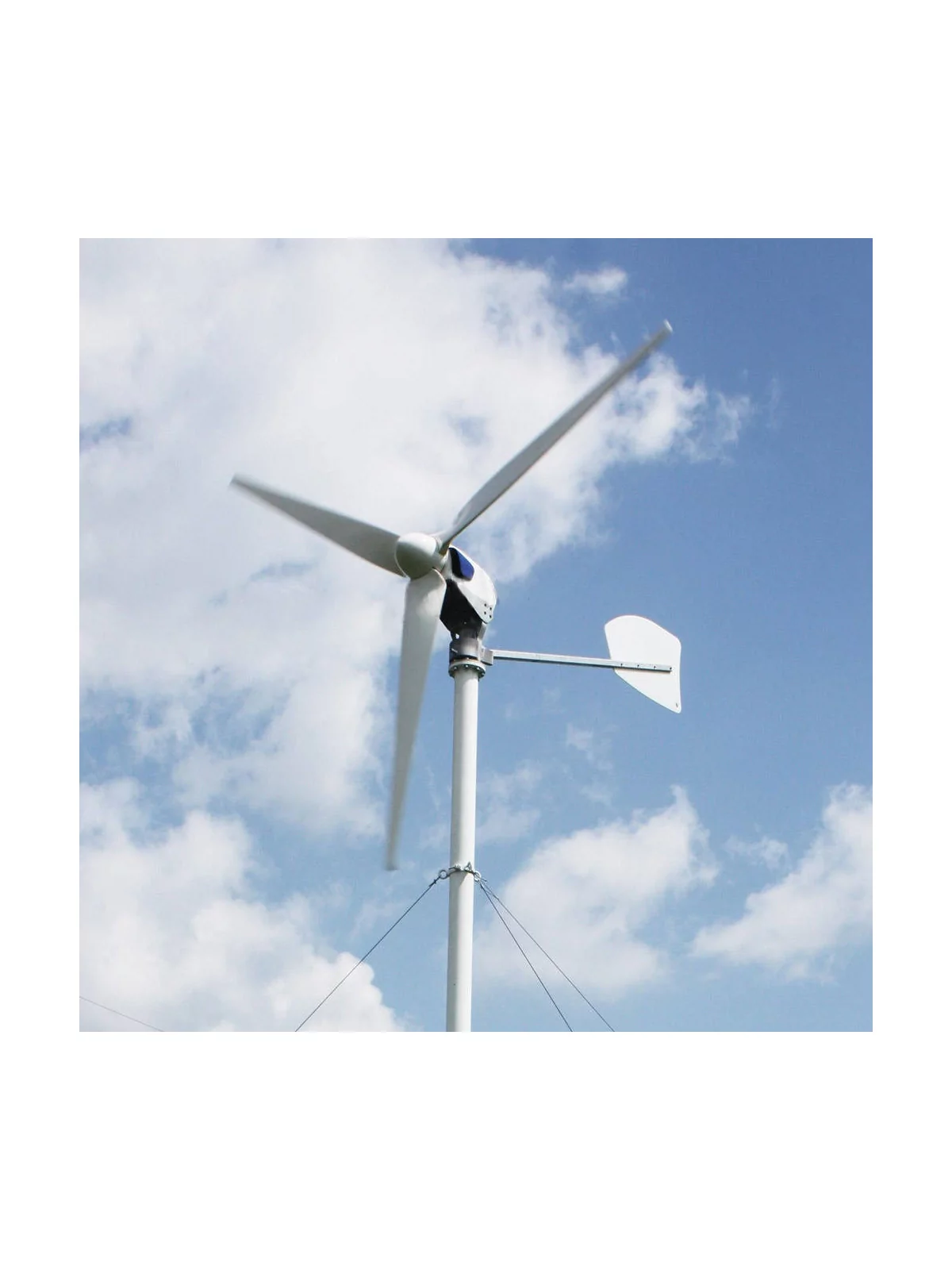

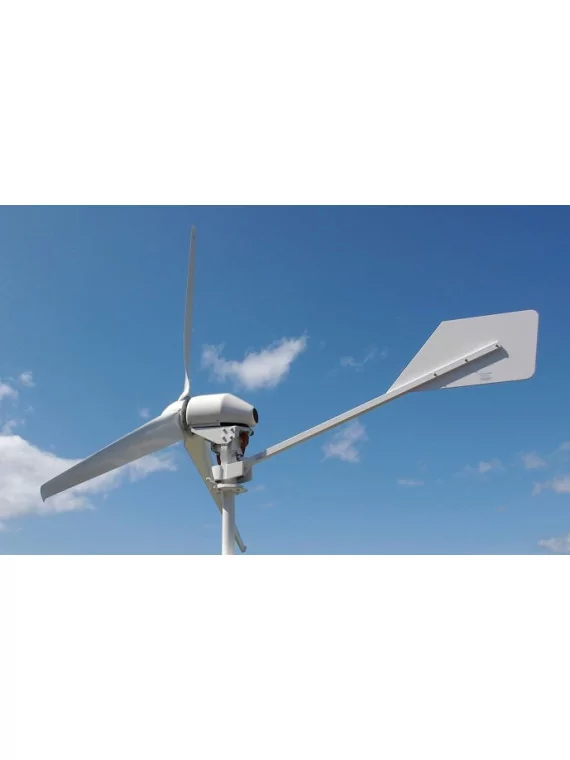

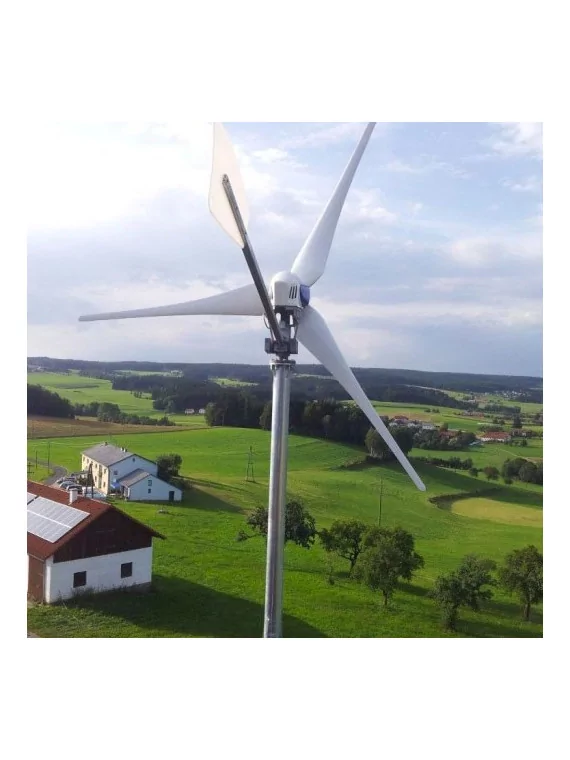

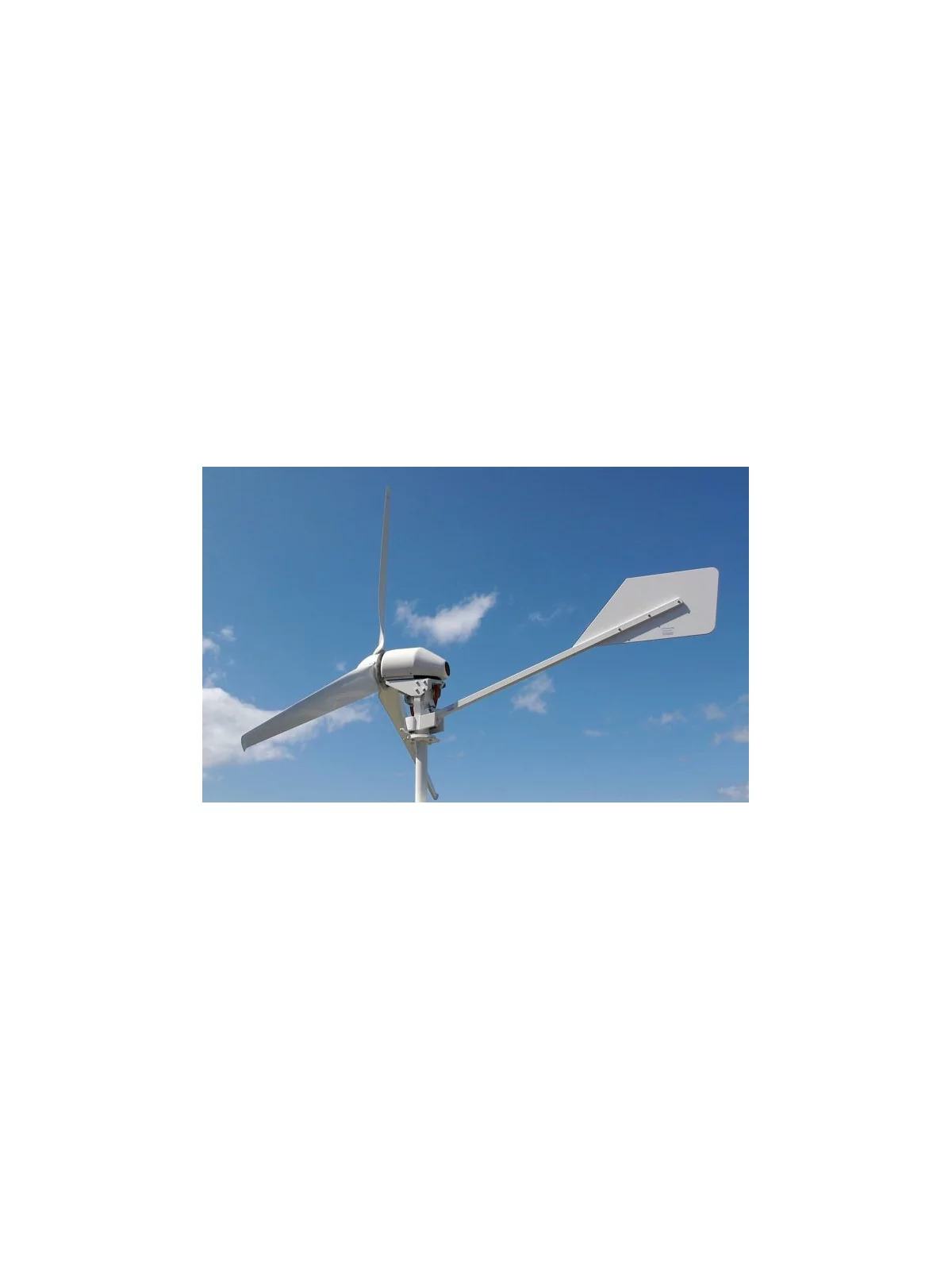

Eolienne ANTARIS 3.5 kW raccordée au réseau

Eolienne raccordée au réseau Braun 3.5 kW ANTARIS

17 282,03 €

TTC

Référence: 0289

EAN13: 0768563821486

L'éolienne Antaris 3,5Kw aux performances élevées est conçue en Allemagne.

Elle convient parfaitement pour une installation domestique

Antaris 3.5 kW : L'énergie éolienne à portée de main

Eolienne domestique ANTARIS 3.5 kW

L’éolienne Antaris est spécialement bien adaptée aux sites situés à l’intérieur des terres. Elle est spécialement conçue pour la connexion au réseau, charger des batteries (24VDC / 48 VDC etc..) et alimenter des systèmes de chauffage. De part sa conception robuste, l’éolienne Antaris est aussi adaptée aux lieux exposés aux tempêtes.

Les pales du rotor sont stratifiées à la main et bénéficient d’un profil aérodynamique conçu par ordinateur, elles sont également équilibrées statiquement et dynamiquement. Chaque pale porte un numéro d’identification et est livrée avec sa documentation appropriée. La plus haute importance a été attachée à assurer la rapidité et la simplicité d’installation de cette éolienne.

Grâce à sa conception robuste et étudiée, l’éolienne Antaris possède un excellent rendement et est offerte à un prix hautement attractif. Elle démarre très rapidement (démarrage déjà à une vitesse de vent de 2.2 m/s) et fonctionne de manière silencieuse (43 dB). Cette éolienne peut donc être installée dans des zones résidentielles.

La connexion au réseau nécessite l’utilisation de deux onduleurs programmés spécifiquement pour fonctionner avec les éoliennes Antaris ainsi qu’en fonction des conditions de vent locales. Dans des zones moins venteuses, il est possible de connecter l’éolienne au réseau par l’intermédiaire d’un seul onduleur. Les onduleurs sont livrés avec déclaration de conformité. Le ENS (Electronic grid guard système) est intégré à l’onduleur.

Caractéristiques techniques

Générateur

Rotor à aimants permanents sans balais et sans engrenage. Ne nécessite pas d'entretien !
Aimants permanents NdFeBo très puissant pour une grande d'efficacité, résiste jusqu'à 150°C
Triphasé
Redresseur séparé
Rotation dans les 2 sens
Tension 0-1000 VDC
Commence la production à env. 100 t/mn
Puissance : 6000 watts à 380 t/mn et 400 V
Courbe de puissance linéaire
Poids : 31kg
Carter en alu, refroidissement de la surface et de la base de fixation
Protection IP56

Rotor

Moyeux de connexion avec bride en aluminium et plaque de surpression
Vis de raccord et contre-écrous en acier inoxydable
3 Pales de rotor en carbone
Profil aérodynamique conçu par ordinateur
Réduction de bruit sur l'extrémité des pales
4m de diamètre
Poids des pales : 3,3 kg
Équilibrée dynamiquement
Sens de rotation anti-horaire
Vitesse de rotation jusqu'à 300 t/min
GRP spinner cap
Couleur du rotor au choix

Châssis

Girouette HDPE résistant aux intempéries
Elément de soutient : tube carré en acier inoxydable
Tous les raccords filetés sont en acier inoxydable et équipé d'écrous
Support en acier pour le générateur, configuré pour le branchement dans le cadre de roulement azimut, entièrement galvanisée
Protégé par un système de positionnement rotor-lame breveté
Adaptateur de mât avec connecteur bride (tube de 114,3 mm)

Protection contre les tempêtes

Basculement des pâles de rotor en position "hélicoptère"
Commande électronique des turbines

Armoire de contrôle

Système de contrôle avec moniteur de tension
Commande électronique des turbines avec le régulateur
Protections des connecteurs contre les inversions de polarité
Contrôle des phases de l'alternateur pendant le mode turbine
Interrupteur d'arrêt d'urgence
Ré-initialiseur d'interrupteur à clé (amovible)
Résistance de freinage de 2x 3 kW

Smart wind Smart Power Electronics 5kW

Convertisseur d’alimentation triphasé pour les petites éoliennes

MODERNE - FLEXIBLE - PUISSANT

Max. charge de l’éolienne de 20 kW (SW-10)
Couplage au réseau triphasé avec 10 kW (SW-10)
Gestion souple et intelligente de la consommation propre de l’alimentation, du chauffage utile, de la batterie et de la charge de décharge par le biais de 4 sorties d’énergie CC distinctes
Compteur d’énergie pour l’alimentation et le chauffage
Contrôle du pouvoir réactif
Interface de tampon de batterie - en option

COMPACT

Connexion directe du générateur de particules sans équipement supplémentaire
Large gamme de tension d’entrée pour les générateurs de particules
Conception compacte du boîtier avec zone de raccordement à ouverture séparée
Refroidissement passif par convection sur une large gamme de performances
Protection intégrée du réseau / système (protection NA selon VDE AR-N 4105)

RENTABLE - SÛR

Fonctions de contrôle intégrées pour une éolienne Contrôle intelligent et finement résolu de la courbe caractéristique pour une utilisation optimale du vent
Courbe caractéristique librement sélectionnable en fonction de la tension ou de la vitesse
Nombreuses fonctions de surveillance, par exemple la vitesse ou la vitesse du vent
Interrupteur pour l’arrêt du KWEA avec d’autres fonctions de sécurité

COMMUNICATIF

Affichage graphique intégré
Serveur web intégré
Interface pratique d’utilisation et de paramétrage du PC Smart!wind Explorer

DOMAINES D’APPLICATION

Petites éoliennes
Petites centrales hydroélectriques
Mini-cogénération

Caractéristiques

Données générales	SW-5.5
Dimensions	656 x 472 x 234 mm
Poids	42 kg
Classe de protection	IP54
Refroidissement	Air passif / ventilateur contrôlé en fonction de la demande
Fonctionnement dans la plage de température	-25°C ... +40°C - déclassement automatique
Efficacité globale	Pas plus de 94 %.
Consommation propre	< 18 W - En attente
Consommation propre	< 83 W - offre active
Côté générateur d’entrée
Type de générateur	excité en permanence / 3 phases
Redresseur côté générateur	B6
Plage de tension d’entrée (conducteur-conducteur)	60...500 VLL
Courant d’entrée (valeur nominale)	180 ... 500 VLL - pour une puissance totale de 5,5 kW
Puissance d’entrée	600 VLL - maximum
Valeur maximale limitée par la résistance à la charge	20 A - valeur nominale
Fréquence d’entrée	40 A - max. 5 s
Surveillance des générateurs	12 kW - valeur nominale
Surveillance des générateurs	24 kW - max. 5 s
Côté secteur de sortie	0 Hz ...150 Hz
Onduleur côté secteur	Contrôle de l’isolation
Nombre de phases	Contrôle de la température
Puissance de sortie (valeur nominale)	Contrôle de la vitesse
Tension de sortie
Onduleur côté secteur	IGBT B6
Nombre de phases	3
Puissance de sortie (valeur nominale)	5,5 kW
Tension de sortie	400 VLL - valeur nominale
	318 ...460 VLL - portée admissible
Courant de sortie (valeur nominale)	0 …8 A
Fréquence de sortie	0 Hz ...150 Hz
Concept de séparation	sans transformateur - pas d’isolation galvanique
Facteur de distorsion du courant	< 3 %
Facteur de puissance - cos φ	réglementé à 1 - réglementation selon VDE AR-N 4105
Résistance aux courts-circuits	Contrôle du courant
Protection des réseaux / systèmes - ENS	intégré selon VDE AR-N 4105
