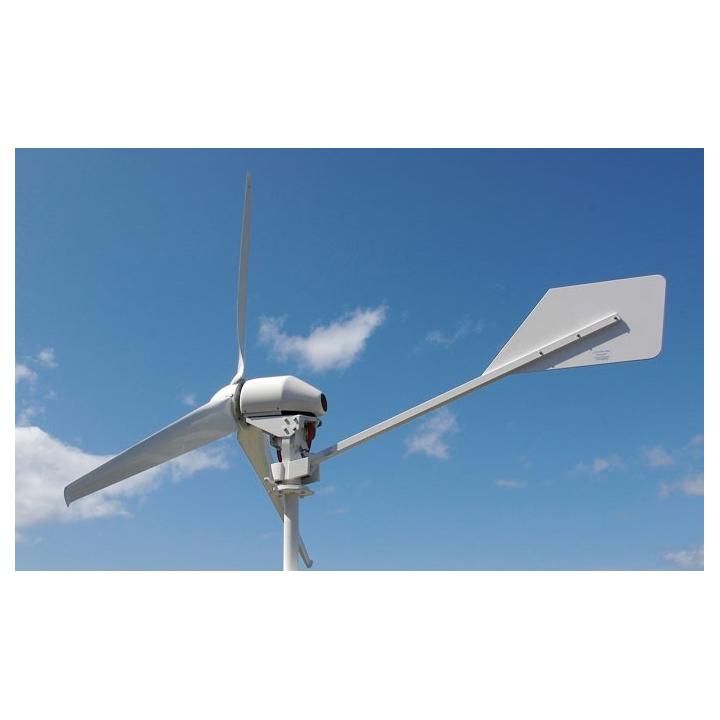

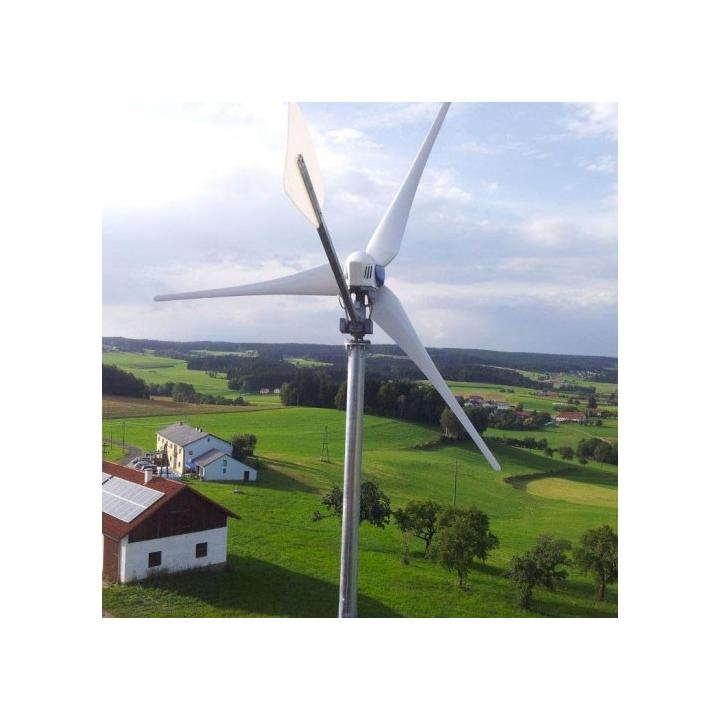

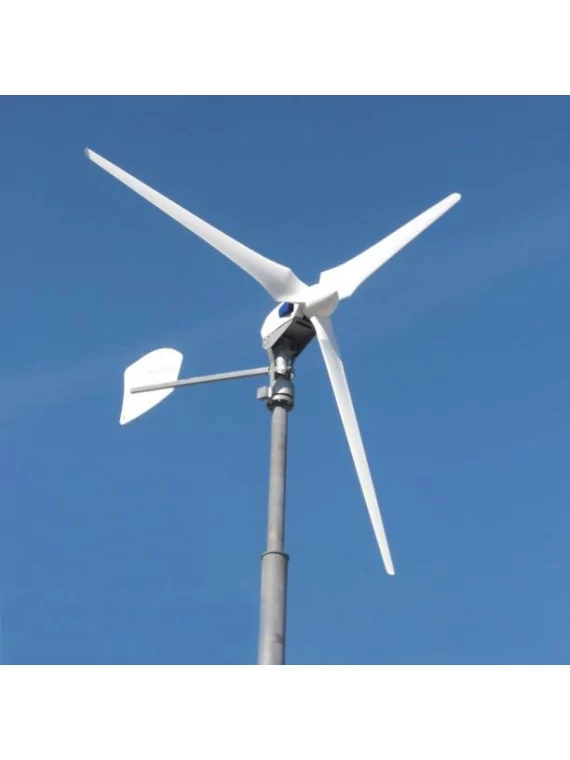

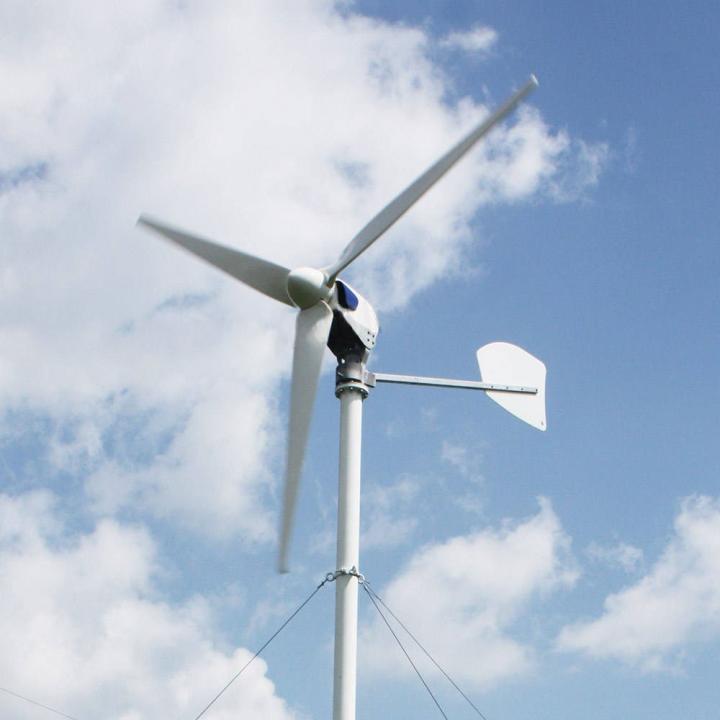

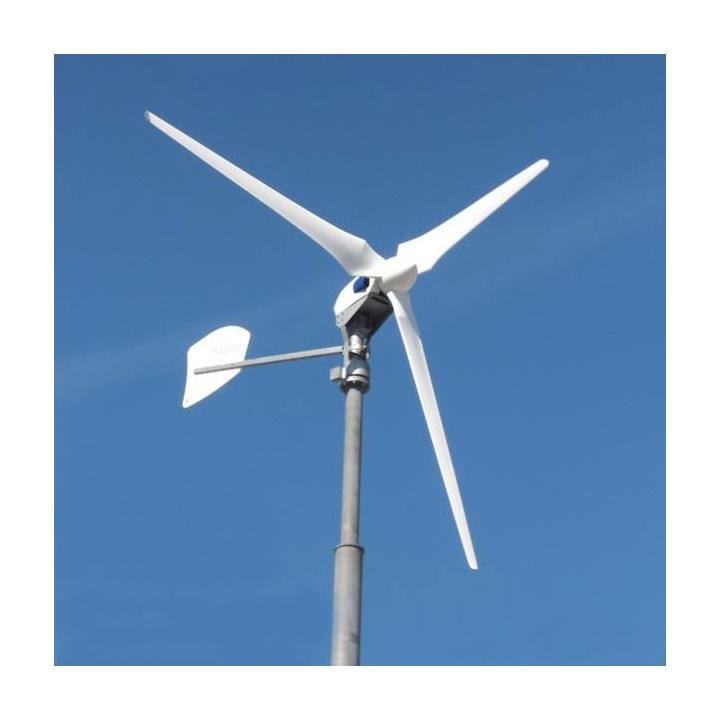

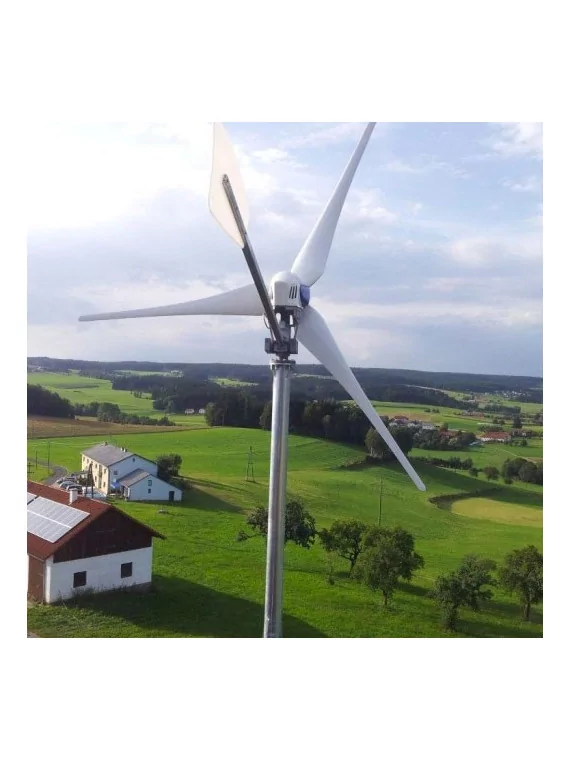

Eolienne Braun Antaris 7.5 kW : Puissance, Efficacité, et Robustesse

L’éolienne Antaris est spécialement bien adaptée aux sites situés à l’intérieur des terres. Elle permet de charger un parc de batteries en 24 VDC ou en 48 VDC et alimenter des systèmes de chauffage. De part sa conception robuste, l’éolienne Antaris est aussi adaptée aux lieux exposés aux tempêtes.

Les pales du rotor sont stratifiées à la main et bénéficient d’un profil aérodynamique conçu par ordinateur, elles sont également équilibrées statiquement et dynamiquement. Chaque pale porte un numéro d’identification et est livrée avec sa documentation appropriée. La plus haute importance a été attachée à assurer la rapidité et la simplicité d’installation de cette éolienne.

Grâce à sa conception robuste et étudiée, l’éolienne antaris possède un excellent rendement et est offerte à un prix hautement attractif.  Elle démarre très rapidement (démarrage déjà à une vitesse de vent de 2.2 m/s) et fonctionne de manière silencieuse (43 dB). Cette éolienne peut donc être installée dans des zones résidentielles.

---

Caractéristiques techniques



Générateur



• Rotor à aimants permanents sans balais et sans engrenages. Ne nécessite pas d'entretien !
• Aimants permanents NdFeBo très puissant pour une grande d'efficacité, résiste jusqu'à 150°C
• Triphasé
• Redresseur séparé
• Rotation dans les 2 sens
• Tension 0-1000 V
• Commence la production à env. 75 t/mn
• Puissance : 7.500 watts à 330 t/mn et 400 V
• Courbe de puissance linéaire
• Poids : 87kg
• Carter en alu, refroidissement de la surface et de la base de fixation
• Protection IP56

---

Rotor



• Moyeux de connexion avec bride en aluminium et plaque de surpression
• Vis de raccord et contre-écrous en acier inoxydable
• Pales de rotor en fibre de verre et fibre de carbone laminé
• Profil aérodynamique conçu par ordinateur
• Réduction de bruit sur l'extrémité des pales
• 5.3m de diamètre
• Poids des pales : 9.2 kg
• Équilibrée dynamiquement
• Sens de rotation anti-horaire
• Vitesse de rotation jusqu'à 300 t/mn
• GRP spinner cap
• Couleur du rotor au choix

---

Châssis



• Girouette HDPE résistant aux intempéries
• Element de soutien : tube carré en acier inoxydable
• Tous les raccords filetés sont en acier inoxydable et équipé d'écrous
• Support en acier pour le générateur, configuré pour le branchement dans le cadre de roulement azimut, entièrement galvanisée
• Protégé par un système de positionnement rotor-lame breveté
• Adaptateur de mât avec connecteur bride (tube de 139 mm)

---

Protection contre les tempêtes



• Basculement des pâles de rotor en position "hélicoptère"
• Commande électronique des turbines

---

Armoire de contrôle



• Système de contrôle avec moniteur de tension
• Commande électronique des turbines avec le régulateur
• Protections des connecteurs contre les inversions de polarité
• Contrôle des phases de l'alternateur pendant le mode turbine
• Interrupteur d'arrêt d'urgence
• Ré-initialiseur d'interrupteur à clé (amovible)
• Résistance de freinage de 2 x 3 Kw

---

Onduleur Smart Power Electronics 7,5 kW



MODERNE - FLEXIBLE - PUISSANT

• Max. charge de l’éolienne de 20 kW (SW-10)
• Couplage au réseau triphasé avec 10 kW (SW-10)
• Gestion souple et intelligente de la consommation propre de l’alimentation, du chauffage utile, de la batterie et de la charge de décharge par le biais de 4 sorties d’énergie CC distinctes
• Compteur d’énergie pour l’alimentation et le chauffage
• Contrôle du pouvoir réactif
• Interface de tampon de batterie - en option



RENTABLE - SÛR

• Fonctions de contrôle intégrées pour une éolienne Contrôle intelligent et finement résolu de la courbe caractéristique pour une utilisation optimale du vent
• Courbe caractéristique librement sélectionnable en fonction de la tension ou de la vitesse
• Nombreuses fonctions de surveillance, par exemple la vitesse ou la vitesse du vent
• Interrupteur pour l’arrêt du KWEA avec d’autres fonctions de sécurité



COMPACT

• Connexion directe du générateur de particules sans équipement supplémentaire
• Large gamme de tension d’entrée pour les générateurs de particules
• Conception compacte du boîtier avec zone de raccordement à ouverture séparée
• Refroidissement passif par convection sur une large gamme de performances
• Protection intégrée du réseau / système (protection NA selon VDE AR-N 4105)



COMMUNICATIF

• Affichage graphique intégré
• Serveur web intégré
• Interface pratique d’utilisation et de paramétrage du PC Smart!wind Explorer



DOMAINES D’APPLICATION

• Petites éoliennes
• Petites centrales hydroélectriques
• Mini-cogénération



Caractéristique



Données générales	SW-7.5
Dimensions	656 x 472 x 234 mm
Poids	42 kg
Classe de protection	IP54
Refroidissement	Air passif / ventilateur contrôlé en fonction de la demande
Fonctionnement dans la plage de température	-25°C ... +40°C - déclassement automatique
Efficacité globale	Pas plus de 94 %.
Consommation propre	< 18 W - En attente
	< 83 W - offre active
Côté générateur d’entrée
Type de générateur	excité en permanence / 3 phases
Redresseur côté générateur	B6
	60...500 VLL
	310 ... 500 VLL - pour une pleine puissance de 10 kW
	600 VLL - maximum
Plage de tension d’entrée (conducteur-conducteur)	20 A - valeur nominale
Courant d’entrée (valeur nominale)	40 A - max. 5 s
Puissance d’entrée	15 kW - valeur nominale
Courant d’entrée (valeur nominale)	30 kW - max. 5 s
Valeur maximale limitée par la résistance à la charge	0 Hz ...150 Hz
Fréquence d’entrée	Contrôle de l’isolation
Surveillance des générateurs	Contrôle de la température
	Contrôle de la vitesse
Côté secteur de sortie
Onduleur côté secteur	IGBT B6
Nombre de phases	3
Puissance de sortie (valeur nominale)	7,5 kW
Tension de sortie	400 VLL - valeur nominale
	318 ...460 VLL - portée admissible
Courant de sortie (valeur nominale)	0 ...11 A
Fréquence de sortie	0 Hz ...150 Hz
Concept de séparation	sans transformateur - pas d’isolation galvanique
Facteur de puissance - cos φ	< 3 %
Facteur de puissance - cos φ	réglementé à 1 - réglementation selon VDE AR-N 4105
Résistance aux courts-circuits	Contrôle du courant
Protection des réseaux / systèmes - ENS	intégré selon VDE AR-N 4105

---

Monitoring du chargeur de batteries en 48 VDC
