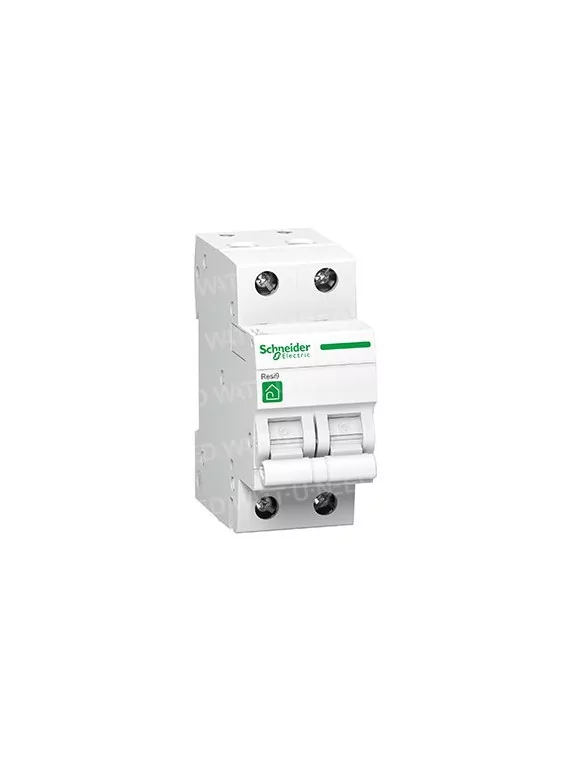

Disjoncteur Schneider mono 20A
9,40 €
TTC
R9F64220
0712971133235
• Disjoncteur Schneider 20A
• RESI9
• 2 pole
• 400V
Au vu de la situation actuelle concernant le réapprovisonnement des produits et des délais incertains communiqués par nos fournisseurs, nous ne pourrons vous assurer de vous fournir un disjoncteur de la marque Schneider.
Cependant, nous pourrons vous procurer, comme alternative, le disjoncteur Hager ayant les même caractéristiques.
| Principales | |
| Gamme | Resi9 |
| Nom du produit | Resi9 MCB |
| Type de produit ou de composant | Disjoncteur miniature |
| Application de l’appareil | Distribution |
| Description des pôles | 2P |
| Nombre de pôles protégés | 2 |
| [In] courant assigné d'emploi | 20 A à 30 °C |
| Type de réseau | C.a. |
| Technologie de déclencheur | Thermique-magnétique |
| Courbe de déclenchement | C |
| Pouvoir de coupure | 3000 A Icn à 230 V c.a. 50/60 Hz conforme à EN/IEC 60898-1 |
| Normes | EN/IEC 60898-1 |
| Certifications du produit | CEBEC |
| Complémentaires | |
| Fréquence du réseau | 50/60 Hz |
| [Ue] tension assignée d'emploi | 230 V AC 50/60 Hz |
| Limite de déclenchement magnétique | 5...10 x In |
| Classe de limitation | 3 conformément à EN/IEC 60898-1 |
| [Ui] tension assignée d'isolement | 440 V AC 50/60 Hz |
| [Uimp] tension assignée de tenue aux chocs | 4 kV |
| Type de commande | Touche à bascule |
| Signalisation locale | Indication ACTIVÉ/DÉSACTIVÉ |
| Mode d'installation | En clipsable |
| Support de montage | Rail DIN |
| Compatibilité du bloc de distribution et du peigne | En bas: bi-connect |
| Pas de 9 mm | 4 |
| Hauteur | 85 mm |
| Largeur | 36 mm |
| Profondeur | 75 mm |
| Poids du produit | 0,217 kg |
| Couleur | Blanc |
| Durée de vie mécanique | 20000 cycle |
| Durée de vie électrique | 10000 cycle c.a. 50/60 Hz conforme à EN/IEC 60898-1 |
| Description des verrouillages optionnels | Cadenas sur position OFF |
| Mode de raccordement | Bornes type tunnel (bas) - <= 16 mm² - flexible Bornes type tunnel (bas) - <= 25 mm² - rigide Bornes type tunnel (haut) - <= 25 mm² - rigide Bornes type tunnel (haut) - <= 16 mm² – souple |
| Couple de serrage | 2 N.m |
| Environnement | |
| Degré de protection IP | IP20 conforme à la norme IEC 60529 IP40 (boîtier modulaire) conforme à la norme IEC 60529 |
| Niveau de pollution | 2 conforme à la norme EN/IEC 60898-1 |
| Catégorie de surtension | III |
| Température de fonctionnement | -20 à 60 °C |
| Température ambiante pour le stockage | -40 à 80 °C |
