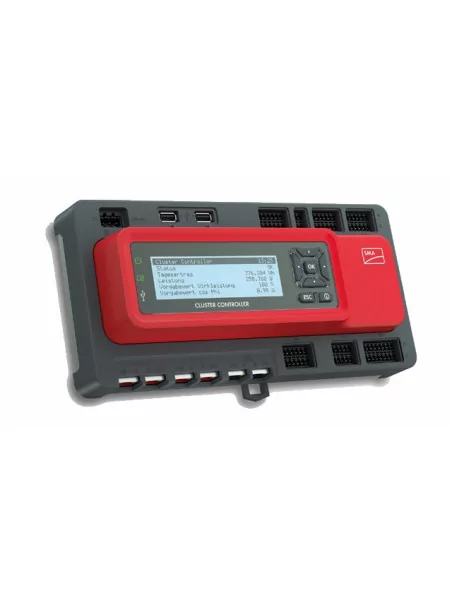

SMA Cluster Controller
995,97 €
TTC
0720
0712971128781
Interface de communication pour surveiller et contrôler de façon professionnelle les grandes installations photovoltaïques à distance.
A utiliser avec les onduleurs string SMA. Accueille jusqu’à 75 appareils.
Ce produit n'est plus disponible à la vente. Vous trouverez son équivalent en cliquant ici.
" Interface de communication professionnelle SMA pour les grandes installations PV"
Description :
Pour la gestion et surveillance à distance d'installations avec onduleurs strings SMA.
Le Cluster Controller convient parfaitement aux grandes installations pouvant accueillir jusqu'à 75 appareils.
L'interface est adaptée pour une utilisation professionnelle : distributeurs d'éléctricité, installateurs,...
Robustesse et professionnalisme
- Surveillance et commande à distance
- Ecran d'affichage LCD à retroéclairage
- Solide et résistant : adapté pour milieux industriels
- Alerte par e-mail en cas de problème sur l'installation
- Surveillance et commande à distance avec le logiciel SMA SUnny Portal ou l'interface web intégrée.
- Montage sur rail DIN - en intéieur
Onduleurs compatibles avec le Sunny Remote Control
Pour onduleurs suivants :
- SUNNY BOY 240 avec Sunny Multigate
- SUNNY BOY 1300TL / 1600TL / 2100TL*
- SUNNY BOY SINGLE TRACKER 2500TL / 3000TL*
- SUNNY BOY 3000TL / 3600TL / 4000TL / 5000TL-21*
- SUNNY TRIPOWER 5000TL / 6000TL / 7000TL / 8000TL / 9000 / 10000TL-20 / 12000TL-20
- SUNNY TRIPOWER 20000/25000TL-30
*pour les onduleurs à partir d'octobre 2014
Via le logiciel Sunny Portal de SMA, le Cluster Controller permet une surveillance et l'analyse des données de production, rapports, accès mobiles aux données,...
Exemple d’application :
A. Panneaux
B. Capteur température de panneau
C. Onduleur
D. Capteur température extérieure
E. Capteur de rayonnement
F. Cluster Controller
G. Sunny Portal
Caractéristiques techniques :
| Caractéristiques | SMA Cluster Controller |
| Communication | |
| - Onduleur | Speedwire, 10/100 Mbit/s |
| - Réseau de données (LAN) | Fast Ethernet, 10/100 Mbit/s |
| - Interfaces de données | HTTP, FTP, Modbus TCP/UDP, SMTP, Sunny Portal |
| Portées de l’émetteur radio max. Speedwire/LAN | 100 m (entre deux appareils) |
| Alimentation en tension | Bloc d’alimentation externe (prendre contact avec service clientèle) |
| Tension d’entrée | 18 V DC à 30 V DC |
| Puissance consommée | Typ. 12 W/max. 30 W |
| Mémoire interne | 1,7 Go organisé en mémoire circulaire |
| Mémoire externe | Support de stockage USB (prendre contact avec service clientèle) |
| Interfaces USB | x2 / USB 2.0 High-Speed / type A |
| Entrées numériques | x8 |
| - Utilisation | Consignes de puissance active et réactive |
| Entrées analogiques | x3 signaux de courant, 1 signal de tension |
| - Plage de mesure | 0 mA à 20 mA ou 0 V à +10 V |
| - Utilisation | Mesure du rayonnement, consignes pour la puissance active et réactive ou mesure du courant/de la tension |
| Mesure de la température | |
| - Nombre/type de capteur | 2/PT100/PT1000 (raccord à deux ou quatre fils) |
| - Plage de mesure | -40 °C à +85 °C (-40 °F à +185 °F) |
| - Utilisation | Mesure de la température ambiante et de cellule |
| Sorties numériques | |
| - Nombre/exécution | 3/contacts de relais sans potentie |
| - Charge max. admissible | 48 V DC/30 W |
| - Utilisation | Message de défaut, avertissement et limitation de la puissance active |
| Sorties analogiques | |
| - Nombre/courant de signal | 2/4 mA à 20 mA |
| - Utilisation | Retour des consignes de puissance active et réactive |
| Dimensions (l x H x P) | 275 x 133 x 71 mm |
| Poids | 0,9 kg |
| Température ambiante | -25 °C à +60 °C (-13 °F à +140 °F) |
