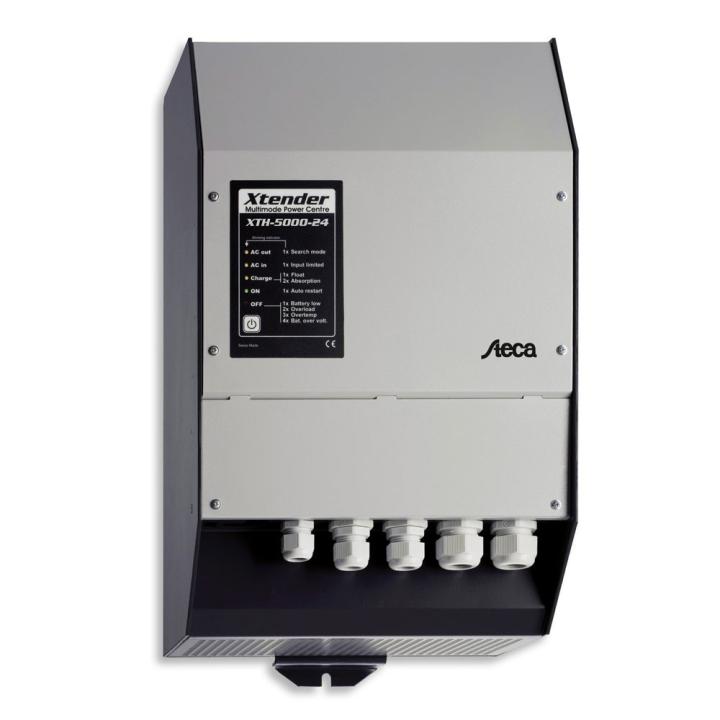

Onduleur Steca Xtender XTH de 0,5kVA à 7 kVA
Plusieurs onduleurs Steca Xtender XTH peuvent être raccordés en parallèle et en triphasé
" Onduleur haut de gamme pur sinus à faible consommation "
L’onduleur, le chargeur de batterie, la fonction de commutation et l’appoint des sources de courant alternatif externes constituent les fonctions fondamentales de l’onduleur combiné de la série Steca Xtender. Ces fonctions peuvent être combinées et commandées de façon entièrement automatique, offrant ainsi un confort d'utilisation exceptionnel et une très bonne utilisation de l'énergie disponible.
Plusieurs onduleurs Steca Xtender XTH peuvent être raccordés en parallèle et en {linkpopup id='triphase'}. Ceci permet donc de faire fonctionner jusqu'à neuf Steca Xtender en même temps.
Contacts multifonction
Ces contacts libres de potentiel peuvent être programmés pour de nombreuses applications différentes. Ils peuvent réagir à tout événement externe ou interne à l’onduleur (disponibilité du réseau, tension de la batterie, message d’erreur ...). Il est également possible de les programmer comme des minuteurs ou de les activer pendant une période définie (la nuit, le week-end...). Ils peuvent donc servir de dispositif de mise en marche du générateur, pour déconnecter des consommateurs de moindre importance, afficher un dysfonctionnement et charger la batterie en fonction de la situation, etc.
Fonction Smart-Boost
La fonction Smart-Boost permet d'augmenter la puissance d'une autre source de courant alternatif, comme par exemple celle d'un générateur ou d'une connexion à la terre, même s'il s'agit de consommateurs spéciaux (inductifs, asymétriques ou à courant d'enclenchement élevé). Le Steca Xtender XTH peut également être combiné avec pratiquement tous les onduleurs déjà en place afin d'augmenter la puissance disponible.
Caractéristiques du produit
- Tension sinusoïdale pure
- Excellente capacité de surcharge
- Protection optimale de la batterie
- Chargeur de batterie intégré réglable
- Chargeur de batterie programmable à plusieurs positions avec correction du facteur de puissance (CFP)
- Reconnaissance automatique de consommateur
- Possibilité de régler la reconnaissance de charge en mode veille à partir d'une valeur basse dans une large plage
- Possibilité de raccordement en parallèle
- Très grande fiabilité
- Possibilité d'utilisation comme système de secours ou alimentation sans interruption (ASI)
- Contact multifonction
- Répartition de la puissance réglable (Power Sharing)
- Fiabilité et discrétion pour tout type de consommateurs
- Appoint des sources de courant alternatif (Smart Boost)
- Appoint automatique en cas de pics de puissance élevés (Power Shaving)
- Relais de commutation rapide
- Taux de rendement énergétique élevé
- Régulation par un processeur de signal numérique (DSP)
Fonctions de protection électroniques
- Protection contre les décharges profondes
- Déconnexion en cas de surtension de la batterie
- Protection contre surtempérature et surcharge
- Protection contre les courts-circuits
- Protection contre une polarité inversée par fusible interne (autre que Steca Xtender XTH 3000)
- Alarme sonore en cas de décharge profonde ou de surchauffe
Affichages
- 5 DEL indiquent les états de service
Commande
- Interrupteur principal
- Reconnaissance de charge réglable
Certificats
- Conforme aux normes européennes (CE)
- Conforme à la directive RoHS
Caractérisation des performances de fonctionnement | |
Tension de système | 12V |
Puissance continue | 2500 VA |
Puissance 30 min. | 3000 VA |
Puissance 5 sec. | 7500 VA |
Efficacité max. | 93 % |
Consommation propre standby / ON | 1,4 W / 1,4 W |
Côté entrée | |
Tension d’entrée | < 265 V AC (réglable : 150 V AC ... 265 V AC |
Courant de charge réglable | 0 A ... 160 A |
Courant max. du système de transfert | 50 A |
Fréquence d‘entrée | 45 Hz ... 65 Hz |
Côté batterie | |
Tension de l‘accumulateur | 9,5 V ... 17 V |
Côté sortie AC | |
Tension du réseau | 230 V AC +/-2 % / 190 V AC ... 245 V AC (pure courbe sinusoïdale) / 120 V AC |
Fréquence du réseau | 50 Hz, réglable : 45 Hz ... 65 Hz +/-0,05 % (piloté par quartz) |
Reconnaissance de consommateur (standby) | 2 W ... 25 W |
Conditions de fonctionnement | |
Température ambiante | -20 °C ... +55 °C |
Installation et construction | |
Degré de protection | IP 20 |
Dimensions (X x Y x Z) | 300 x 497 x 250 mm |
Poids | 34 kg |
Option
Toute la gamme Steca Xtender XTH en option (dans le menu deroulant au dessus)
3000-12, 5000-24, 6000-48, 8000-48
(Datasheet en télechargement)
Fiche technique
- Puissance onduleur
- 2500VA
- Voltage
- 12 V à 48 V
- Puissance
- 3000 VA à 8000 VA
- Phase
- Triphasé
