Kit de fixation sur toit en ardoises
68,85 €
TTC
0805
0712971129467

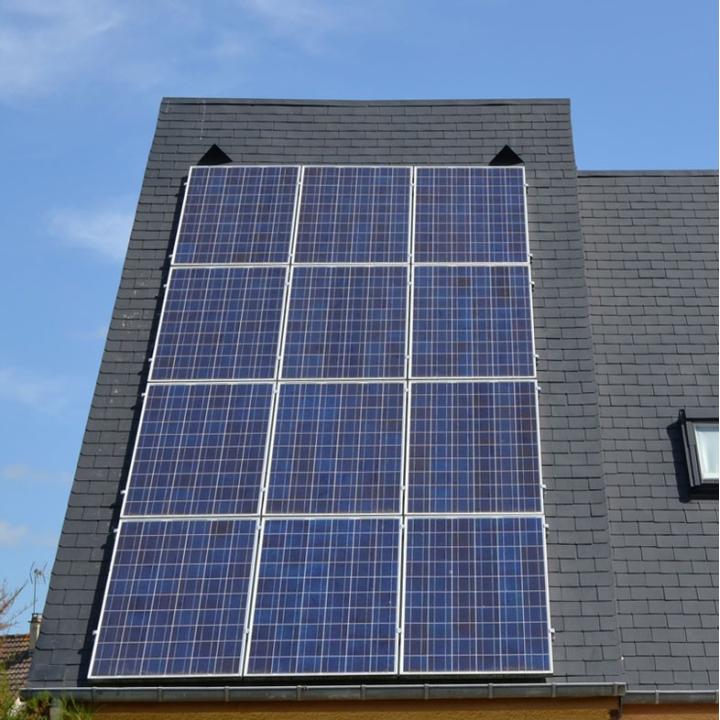

Kit de fixation pour panneaux photovoltaïques.
Convient pour tout types de toit en ardoises.
Choisissez le nombre de panneaux et la disposition (portrait/paysage) dans les options.
Ce kit contient le matériel nécessaire à la fixation de vos panneaux photovoltaïques sur toiture en ardoises.
Sélectionner simplement dans les options le nombre de panneaux disposés en portrait ou le nombre de panneaux en disposés paysage sur votre toiture >> le contenu du kit de fixation s'adapte automatiquement.
Compatible également avec les tuiles plates.

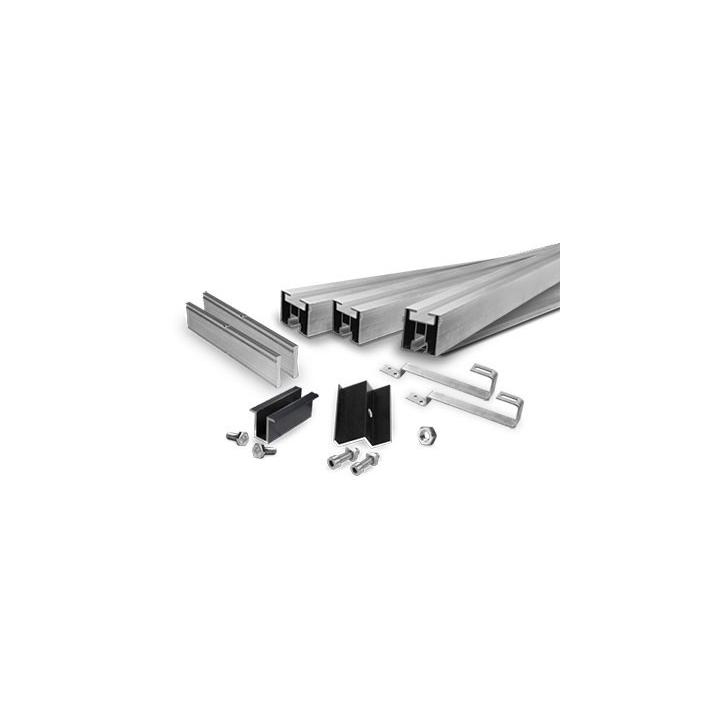

Contenu du kit de fixation

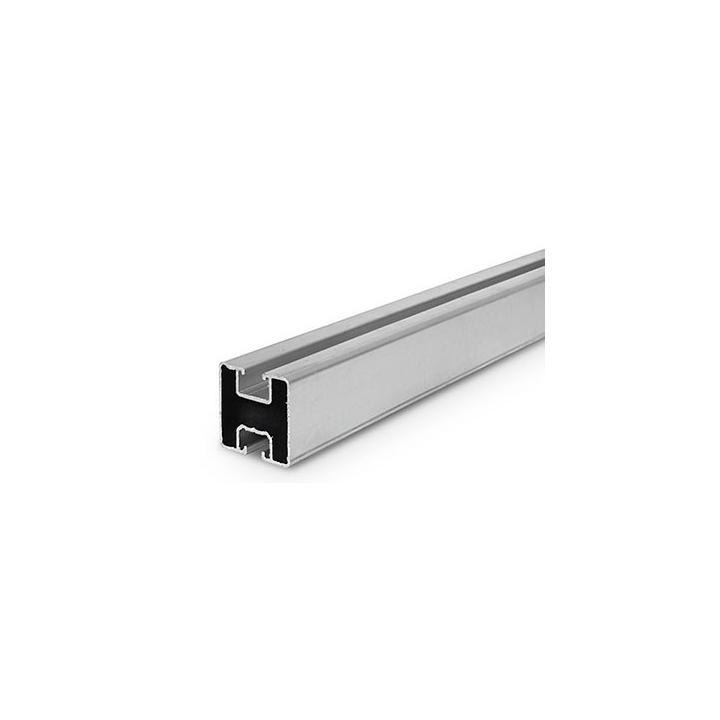

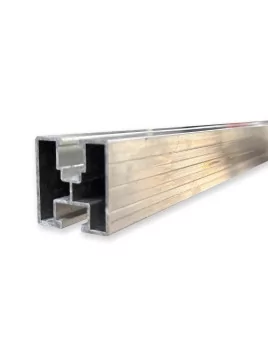

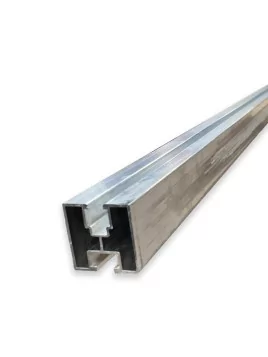

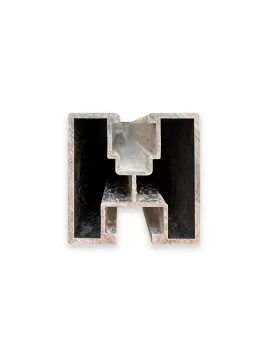

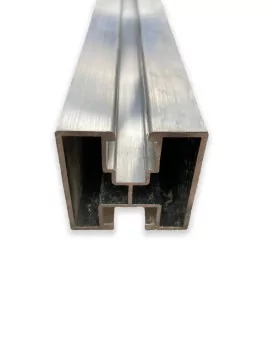

Rail en aluminium 40x40 mm
Rail en aluminium sur lequel vient se positionner le panneau solaire. Rail sur-mesure disponible sur demande.
>> En savoir plus sur le rail 40x40

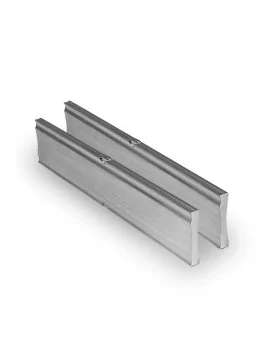

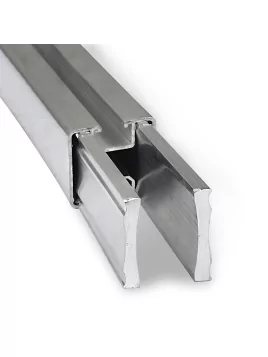

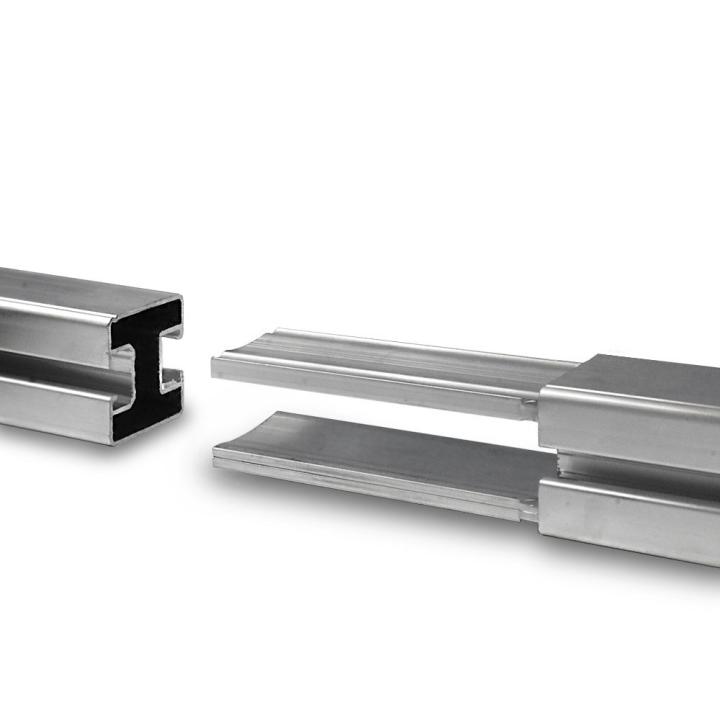

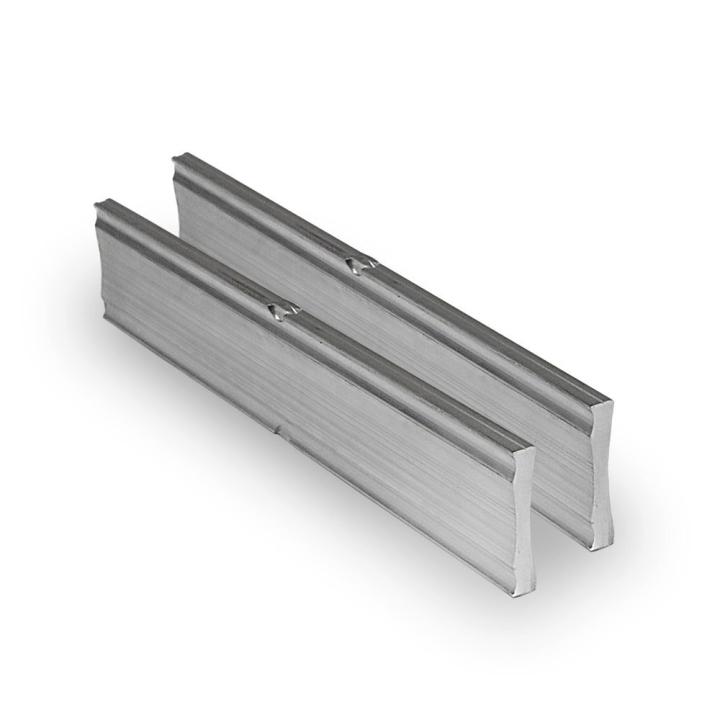

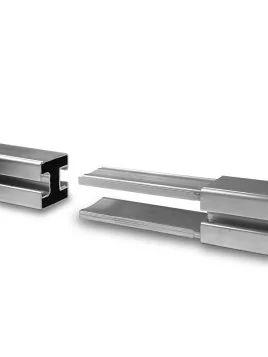

Jonction pour rail - 2 barres de fixation
Ces 2 barres servent à assembler solidement 2 morceaux de rail ensemble sans vis, ni outils ! Insérer simplement les barres de jonction dans les deux morceaux de rail à assembler.
>> En savoir plus sur la pièce de jonction

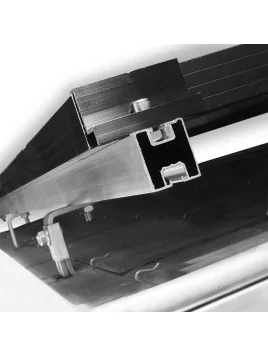

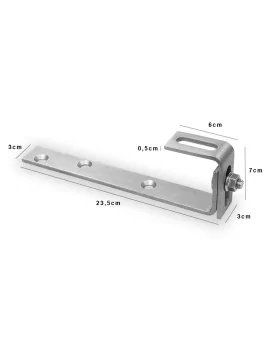

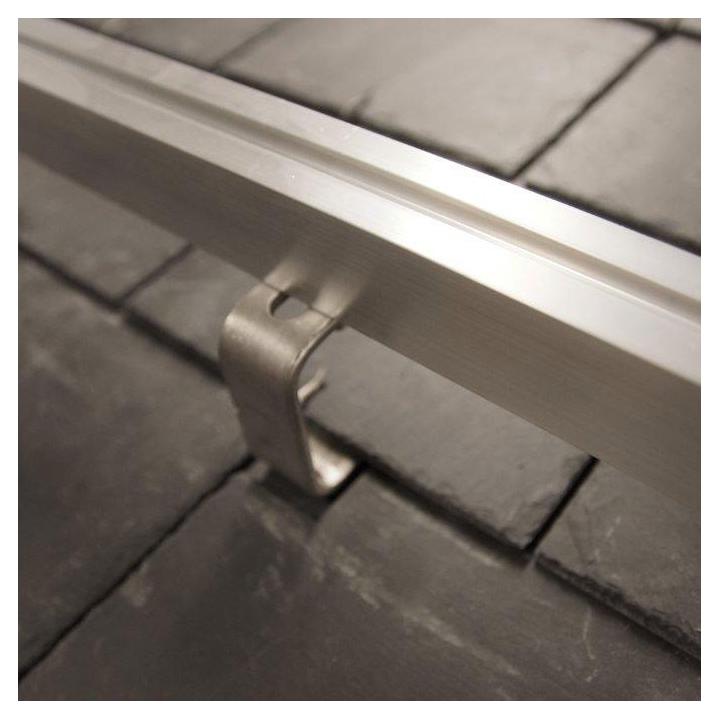

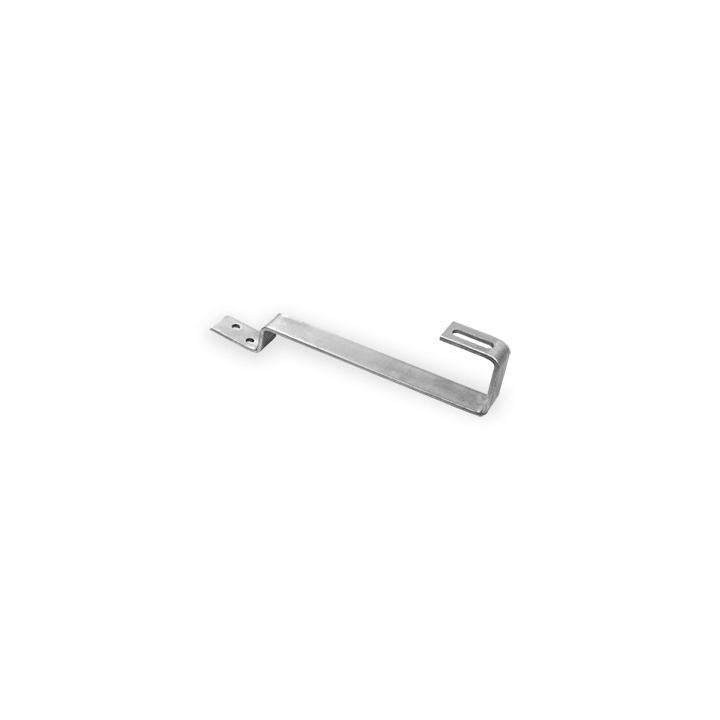

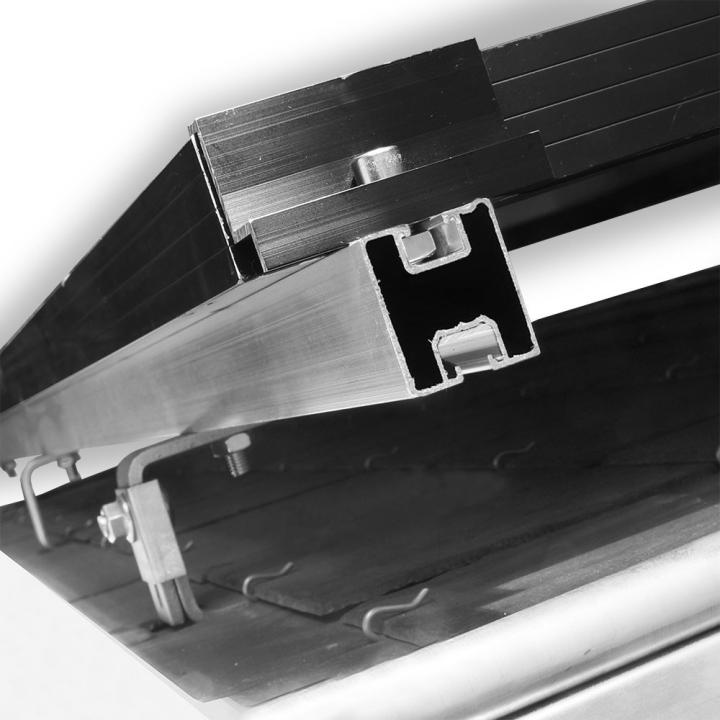

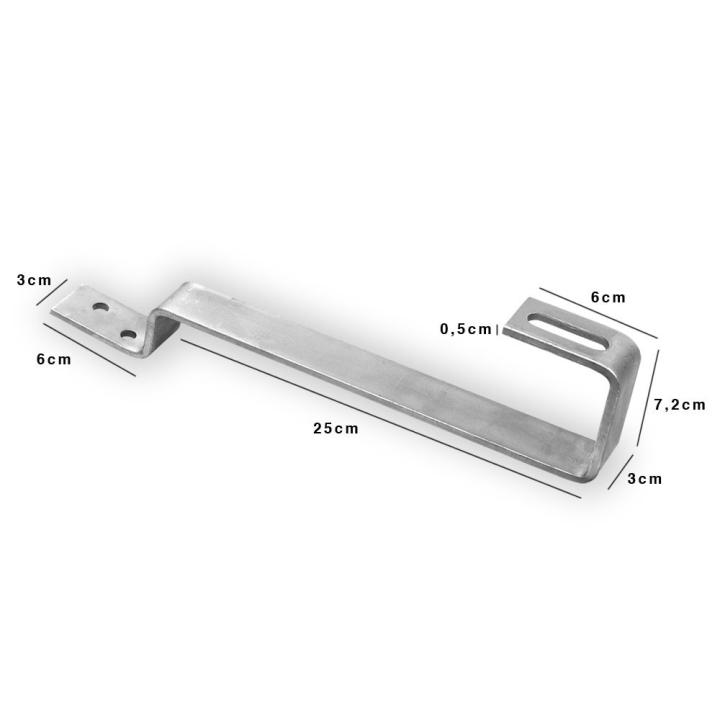

Crochet de fixation pour toit en ardoises
Ce crochet se fixe sur le toit et sert à fixer le rail en aluminium servant de support au panneau solaire.
>> En savoir plus sur le Crochet de fixation pour toit en ardoises

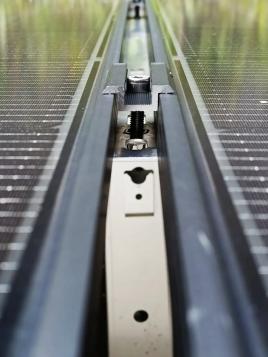

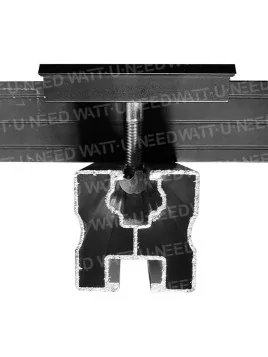

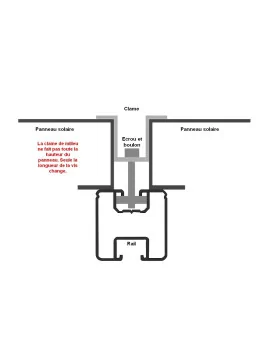

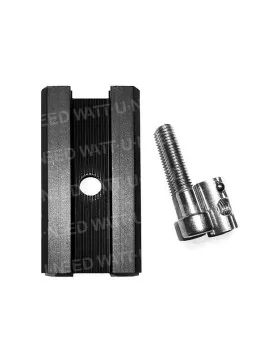

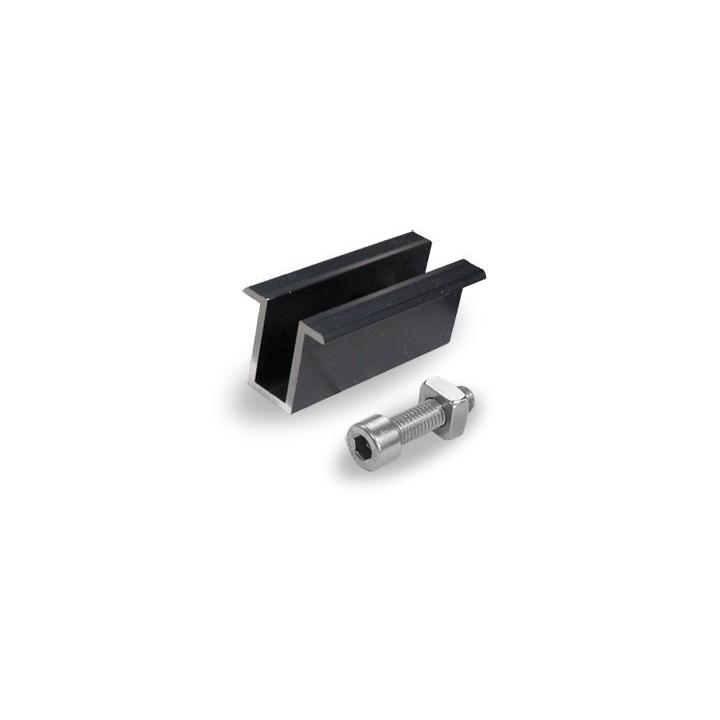

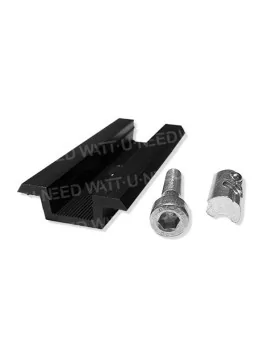

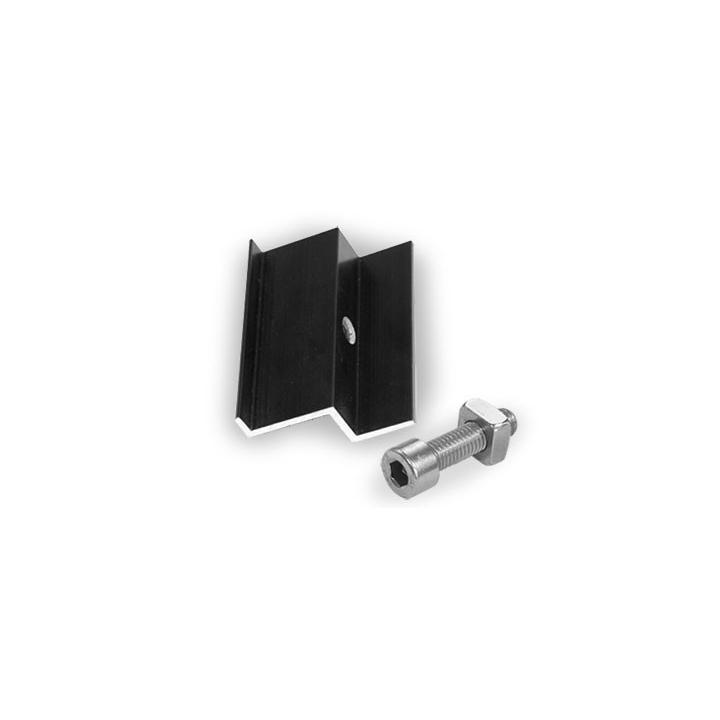

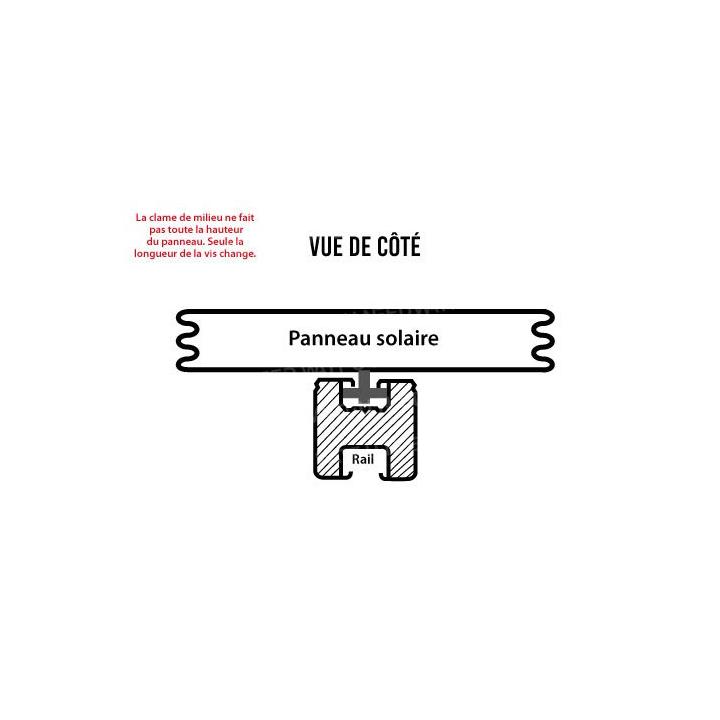

Clame de milieu - fixation du panneau

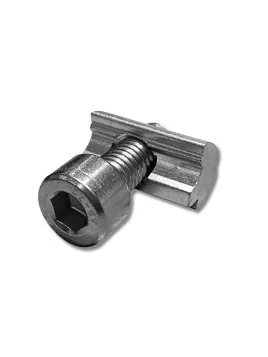

Clame pour la fixation intérieure des panneaux photovoltaiques. Hauteur réglable en fonction de la hauteur du cadre du panneau solaire : 35 - 50mm. Se fixe sur le rail en alu avec boulon et écrou en inox (fournis).
Option : Hauteur à choisir en fonction de la hauteur du cadre du panneau.
>> En savoir plus sur la clame du milieu

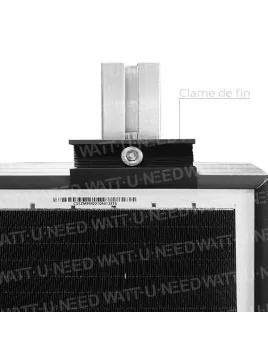

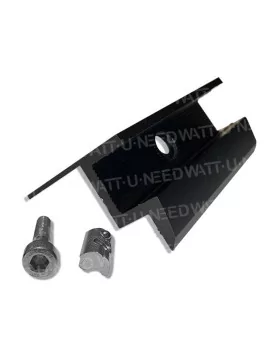

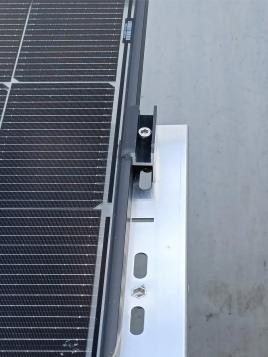

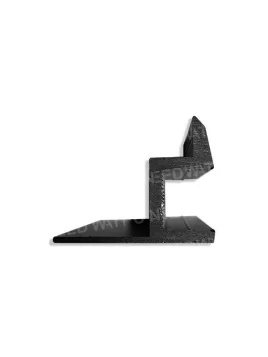

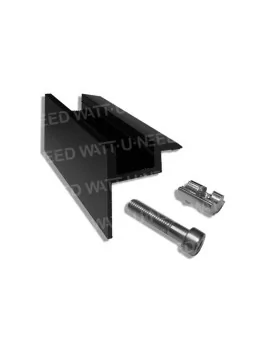

Clame de fin - fixation du panneau
Clame pour la fixation extérieure du panneau. Hauteurs disponibles : 35mm - 40mm - 45mm - 47mm - 50mm. Cette clame se fixe sur le rail en alu avec boulon et écrou (fournis)
>> En savoir plus sur la clame de fin
Comment choisir un kit adapté à mes panneaux ?
Le kit de fixation convient à toutes toitures en ardoises. Grâce à ses options, il s'adapte à la disposition de vos panneaux.
Les fixations sont compatibles avec les panneaux de dimensions classiques.
1. Sélectionnez la quantité de panneaux en portrait ou paysage
Choisissez, par rangée, la quantité de panneaux disposés en portrait ou en paysage.
Par exemple, la disposition ci-contre nécessite 3x le produit Kit de Fixation :
> 1er kit pour la rangée 1: 3 panneaux en portrait
> 2e kit pour la rangée 2 : 2 panneaux en paysages
> 3e kit pour la rangée 3 : 2 panneaux en paysages

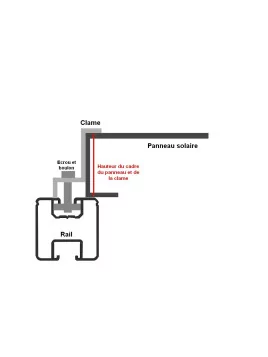

2. Sélectionnez la clame adapté à votre panneau
La clame sert à fixer le panneau sur le rail en aluminium. Sa hauteur doit correspondre à l'épaisseur du cadre de votre panneau pour que celui-ci soit solidement fixer au rail.
Les hauteur de clames disponibles : 35 - 40 - 45 - 47 - 50 mm
Schéma de montage des fixations pour toiture en ardoises
Détail du matériel fourni en fonction de la quantité de panneau
| Panneaux en portrait | ||||||
| Nombre de panneaux | Rail (m) | Détail des rails* | Jonction | Crochet double réglage | Clame de milieu | Clame de fin |
| 1 panneau | 2,4 | (2 x 1,20m) | 0 | 4 | 0 | 4 |
| 2 panneaux | 4,8 | (2 x 2,40m) | 0 | 6 | 2 | 4 |
| 3 panneaux | 7,2 | (4 x 1,80m) | 2 | 8 | 4 | 4 |
| 4 panneaux | 9,6 | (4 x 2,40m) | 2 | 10 | 6 | 4 |
| 5 panneaux | 12 | (4 x 2,40m et 2 x 1,20m) | 4 | 12 | 8 | 4 |
| 6 panneaux | 14,4 | (6 x 2,40m) | 4 | 14 | 10 | 4 |
| 7 panneaux | 16,8 | (6 x 2,40m et 2 x 1,20m) | 6 | 16 | 12 | 4 |
| 8 panneaux | 19,2 | (8 x 2,40m) | 6 | 18 | 14 | 4 |
| 9 panneaux | 21,6 | (8 x 2,40m et 2 x 1,20m) | 8 | 20 | 16 | 4 |
| 10 panneaux | 24 | (10 x 2,40m) | 8 | 22 | 18 | 4 |
| 11 panneaux | 26,4 | (10 x 2,40m et 2 x 1,20m) | 10 | 24 | 20 | 4 |
| 12 panneaux | 28,8 | (12 x 2,40m) | 10 | 26 | 22 | 4 |
| 13 panneaux | 31,2 | (12 x 2,40m et 2 x 1,20m) | 12 | 28 | 24 | 4 |
| 14 panneaux | 33,6 | (14 x 2,40m) | 12 | 30 | 26 | 4 |
| 15 panneaux | 36 | (14 x 2,40m et 2 x 1,20m) | 14 | 32 | 28 | 4 |
| 16 panneaux | 38,4 | (16 x 2,40m) | 14 | 34 | 30 | 4 |
| 17 panneaux | 40,8 | (16 x 2,40m et 2 x 1,20m) | 16 | 36 | 32 | 4 |
| 18 panneaux | 43,2 | (18 x 2,40m) | 16 | 38 | 34 | 4 |
| 19 panneaux | 45,6 | (18 x 2,40m et 2 x 1,20m) | 18 | 40 | 36 | 4 |
| 20 panneaux | 48 | (20 x 2,40 m) | 18 | 42 | 38 | 4 |
| Panneaux en paysage | ||||||
| Nombre de panneaux | Rail (m) | Détail des rails* | Jonction | Crochet double réglage | Clame de milieu | Clame de fin |
| 1 panneau | 3,6 | (2 x 1,80m) | 0 | 4 | 0 | 4 |
| 2 panneaux | 7,2 | (4 x 1,80m) | 2 | 6 | 2 | 4 |
| 3 panneaux | 10,8 | (6 x 1,80m) | 4 | 10 | 4 | 4 |
| 4 panneaux | 14,4 | (8 x 1,80m) | 6 | 12 | 6 | 4 |
| 5 panneaux | 18 | (10 x 1,80m) | 8 | 16 | 8 | 4 |
| 6 panneaux | 21,6 | (12 x 1,80m) | 10 | 18 | 10 | 4 |
| 7 panneaux | 25,2 | (14 x 1,80m) | 12 | 22 | 12 | 4 |
| 8 panneaux | 28,8 | (16 x 1,80m) | 14 | 24 | 14 | 4 |
| 9 panneaux | 32,4 | (18 x 1,80m) | 16 | 28 | 16 | 4 |
| 10 panneaux | 36 | (20 x 1,80m) | 18 | 30 | 18 | 4 |
| 11 panneaux | 39,6 | (22 x 1,80m) | 20 | 34 | 20 | 4 |
| 12 panneaux | 43,2 | (24 x 1,80m) | 22 | 36 | 22 | 4 |
| 13 panneaux | 46,8 | (26 x 1,80m) | 24 | 40 | 24 | 4 |
| 14 panneaux | 50,4 | (28 x 1,80m) | 26 | 42 | 26 | 4 |
| 15 panneaux | 54 | (30 x 1,80m) | 28 | 46 | 28 | 4 |
| 16 panneaux | 57,6 | (32 x 1,80m) | 30 | 48 | 30 | 4 |
| 17 panneaux | 61,2 | (34 x 1,80m) | 32 | 52 | 32 | 4 |
| 18 panneaux | 64,8 | (36 x 1,80m) | 34 | 54 | 34 | 4 |
| 19 panneaux | 68,4 | (38 x 1,80m) | 36 | 58 | 36 | 4 |
| 20 panneaux | 72 | (40 x 1,80m) | 38 | 60 | 38 | 4 |
* Les détails des rails sont données à titre indicatif et dépend de la taille des panneaux (qui fait varier les longueurs des rails).
