Marque : Novotegra
Choisissez le nombre de panneaux dans les options.

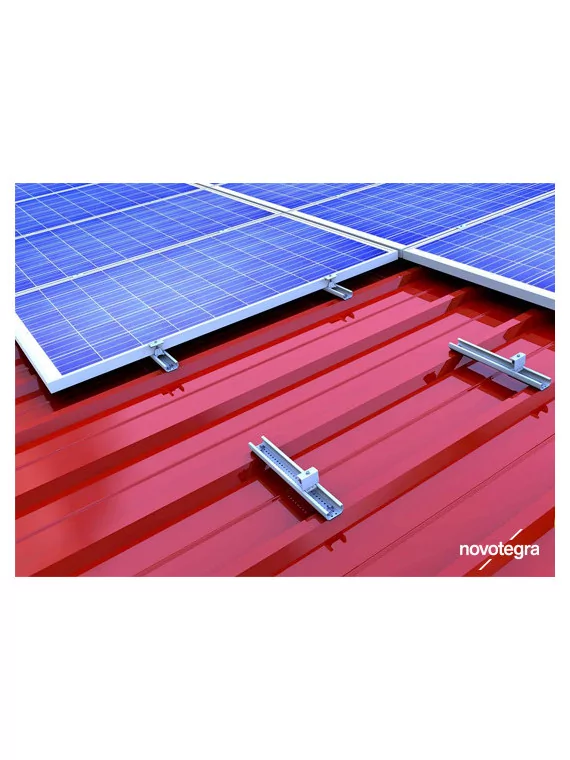

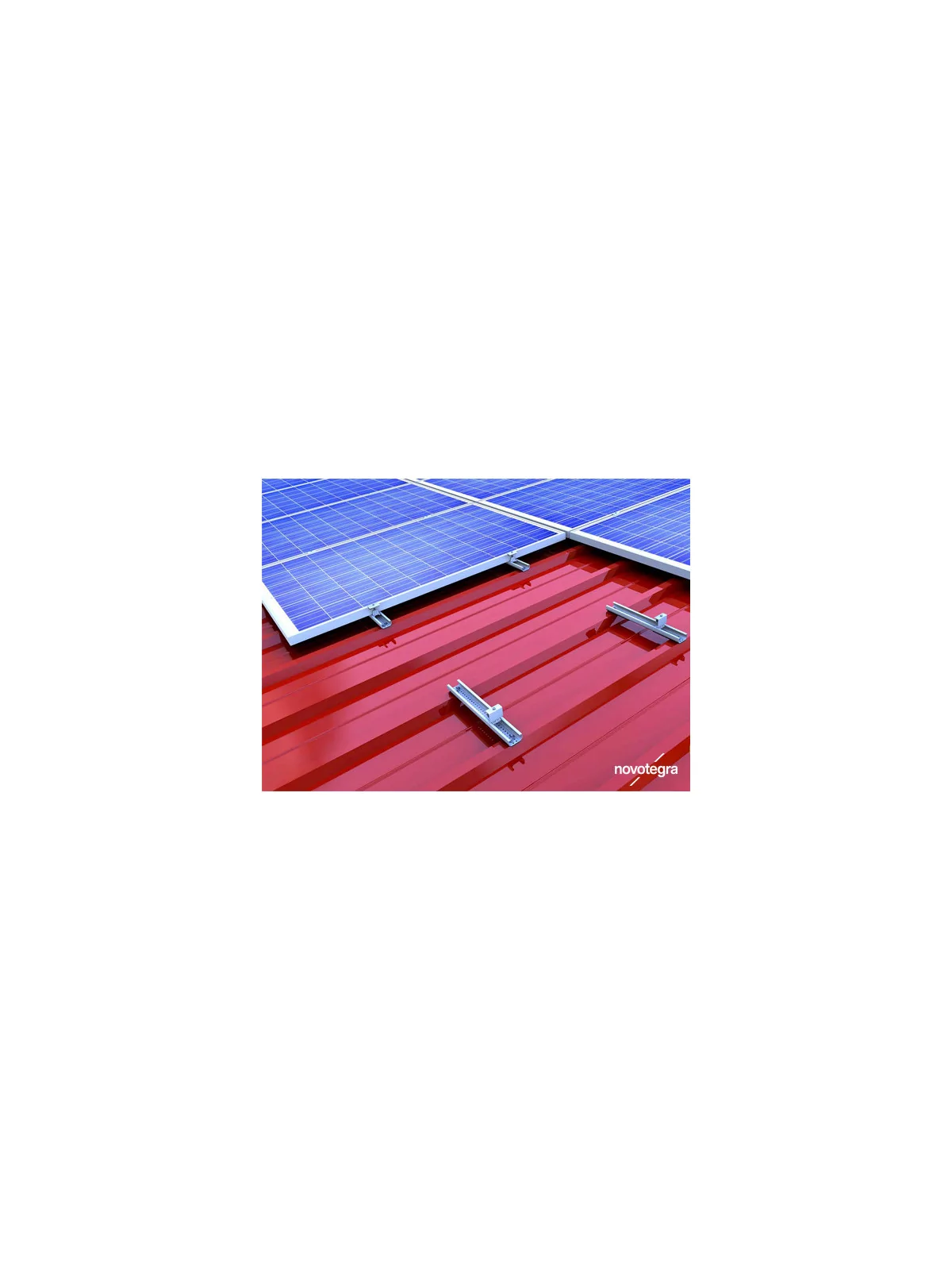

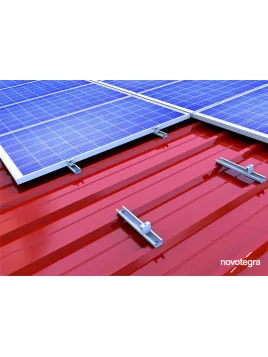

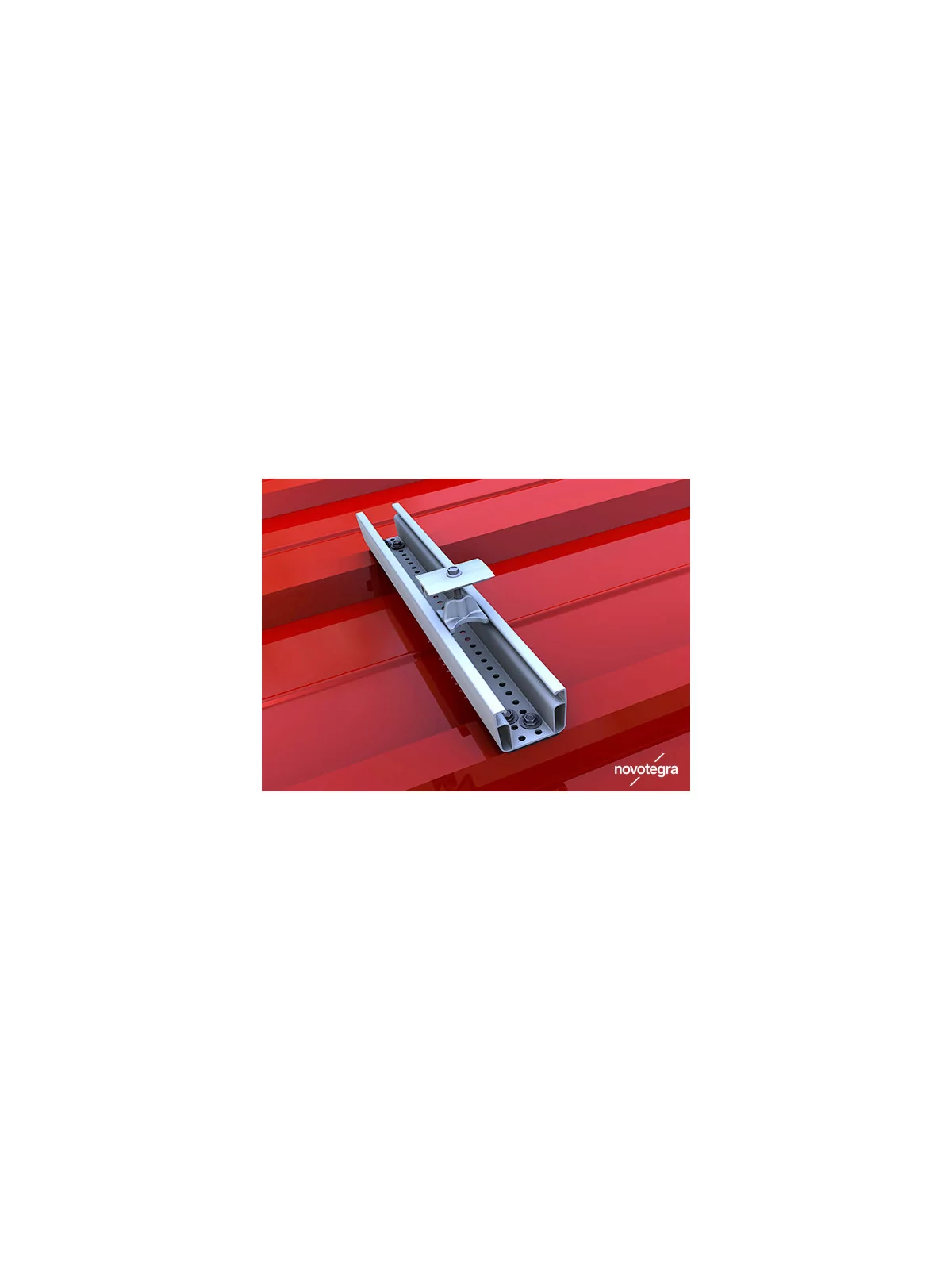

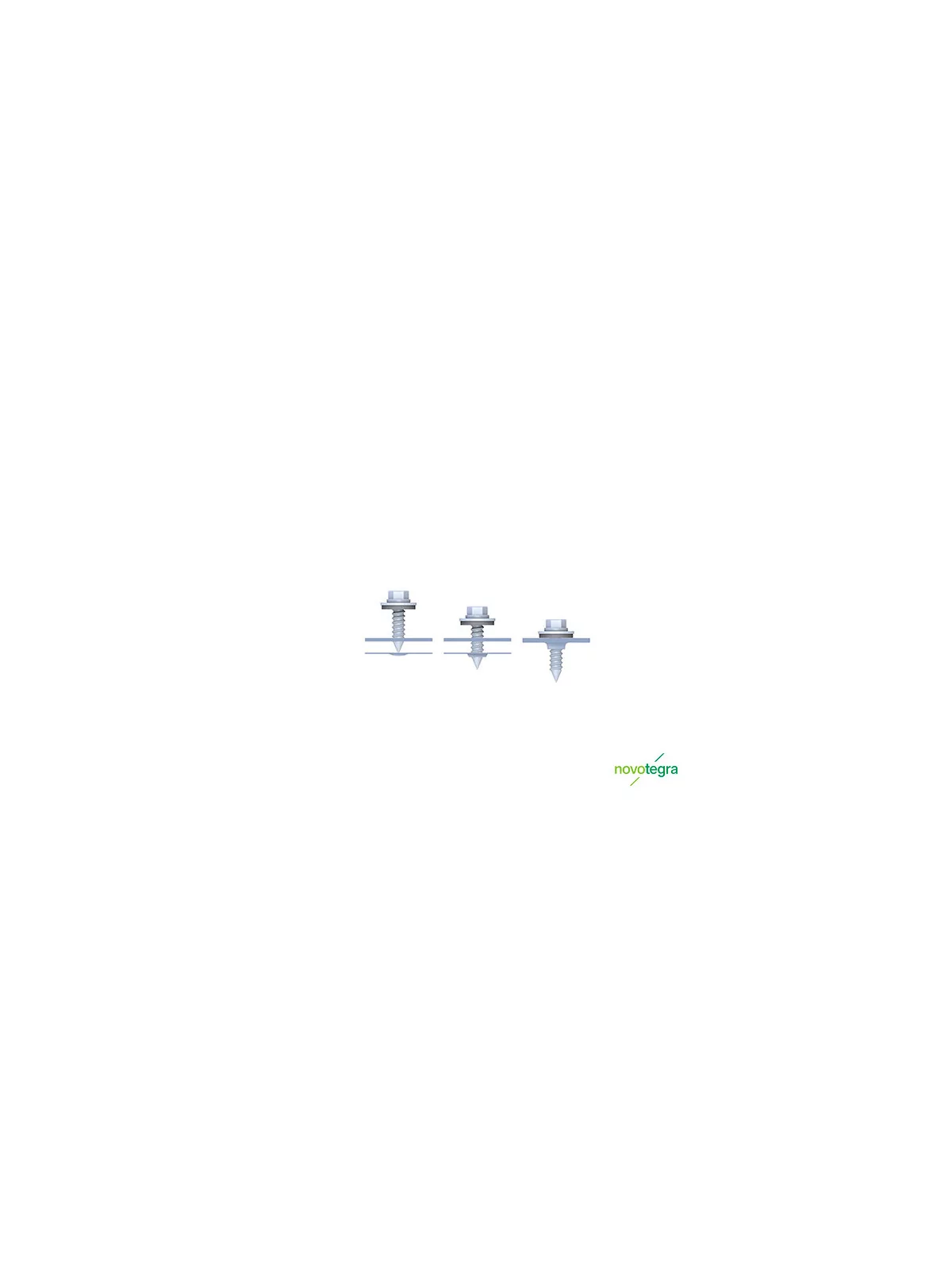

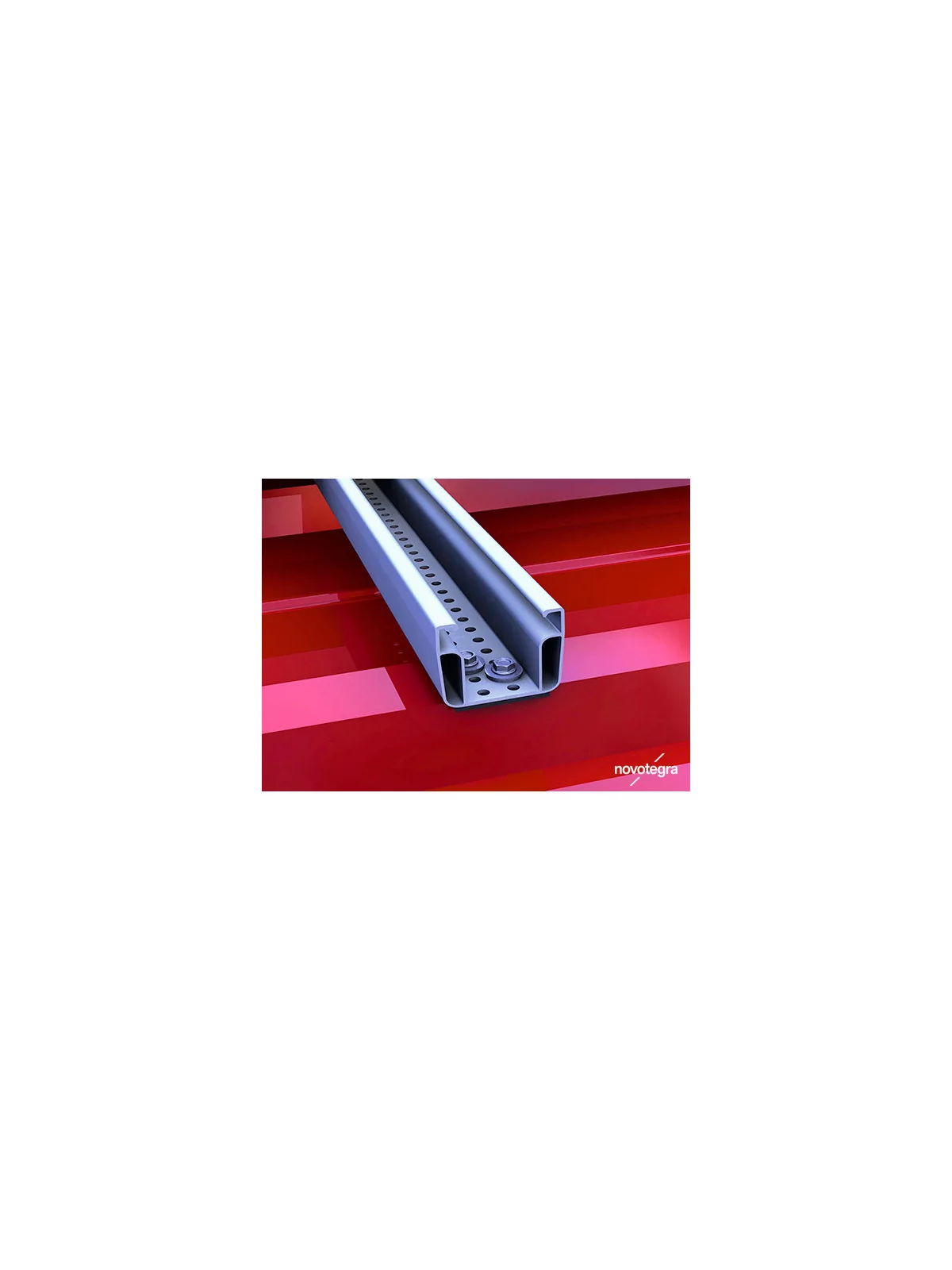

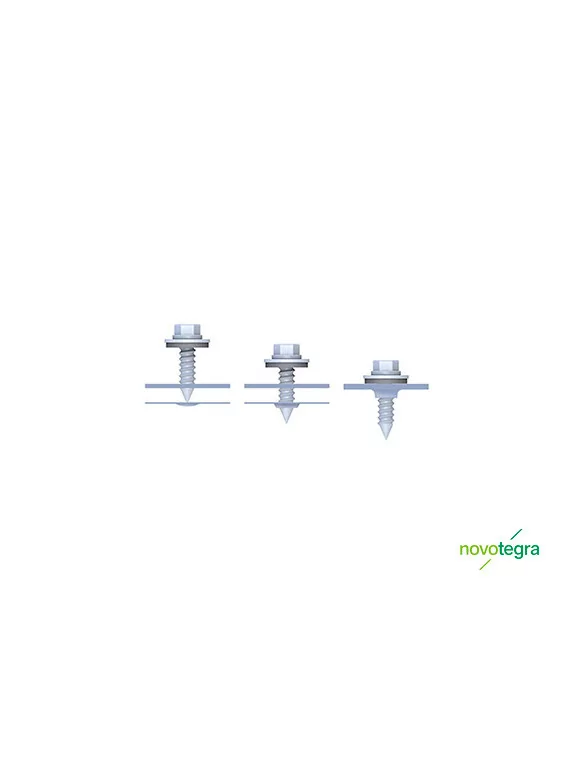

Ce kit contient le matériel nécessaire à la fixation de vos panneaux photovoltaïques sur toiture en tôle ondulée trapèze.
Sélectionner simplement dans les options le nombre de panneaux disposés en portrait sur votre toiture >> le contenu du kit de fixation s'adapte automatiquement.

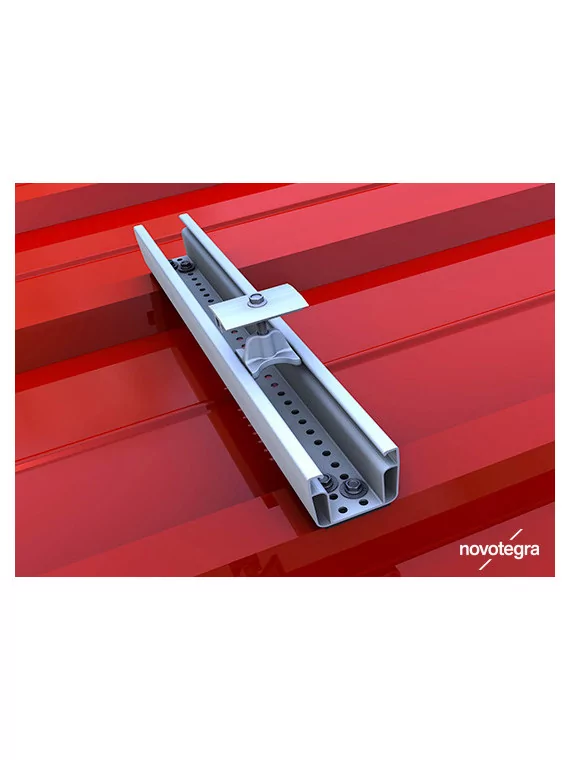

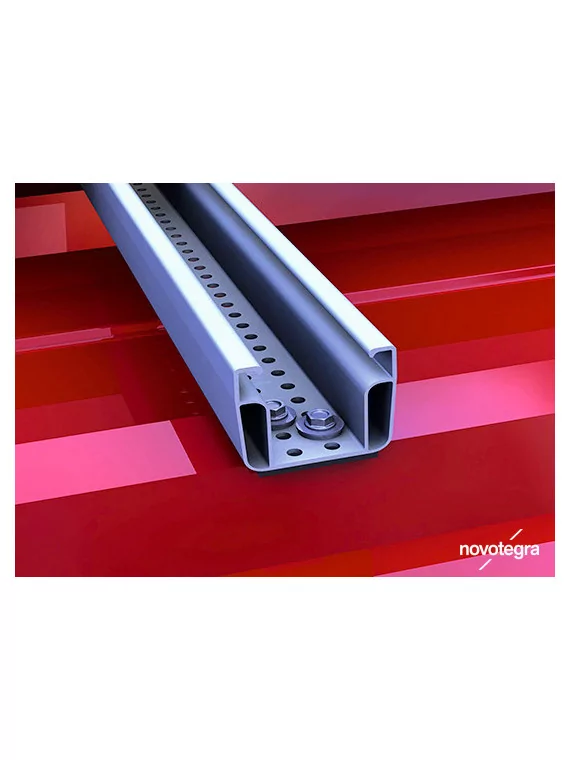

Pour la fixation des panneaux sur des rails en C
Type de montage | Système de serrage / clame |
Assemblage du panneau | portrait Assemblage à une couche ou à rail croisé |
Rails de profilés compatibles | Rail en C / rail en C-N |
Dimensions | 11,4 mm x 52 mm |
Hauteur du cadre du panneau | 30 – 42 / 43 – 52 mm |
En savoir plus sur le rail de fixation pour toit an bac acier
Pour la fixation des panneaux sur des rails en C
Type de montage | Système de serrage / clame |
Assemblage du panneau | portrait Assemblage à une couche ou à rail croisé |
Rails de profilés compatibles | Rail en C / rail en C-N |
Dimensions | 14 x 52 mm |
Hauteur du cadre du panneau | 30 – 42 / 43 – 52 mm |
En savoir plus sur le rail de fixation pour toit en bac acier
Pour des panneaux montés en portrait avec des systèmes de serrage
Type de montage | Système de serrage / clame |
Assemblage du panneau | portrait |
Rails de profilés compatibles | Rail en C / rail en C-N / Rail en N |
Dimensions | 25 mm |
Trou du cadre panneau | M8, M6, sans trou |
Le kit de fixation convient à toutes toitures en bac acier. Grâce à ses options, il s'adapte à la disposition de vos panneaux.
Les fixations sont compatibles avec les panneaux de dimensions classiques.
Choisissez, par rangée, la quantité de panneaux disposés en portrait.
Par exemple, la disposition ci-contre nécessite 3x le produit Kit de Fixation :
> 1er kit pour la rangée 1: 3 panneaux en portrait
La clame sert à fixer le panneau sur le rail en aluminium. Sa hauteur doit correspondre à l'épaisseur du cadre de votre panneau pour que celui-ci soit solidement fixer au rail.
Les hauteur de clames disponibles : 30 à 50 mm
Panneaux en portrait | ||||||

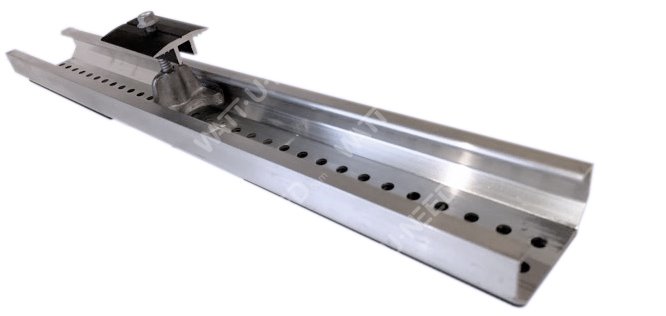

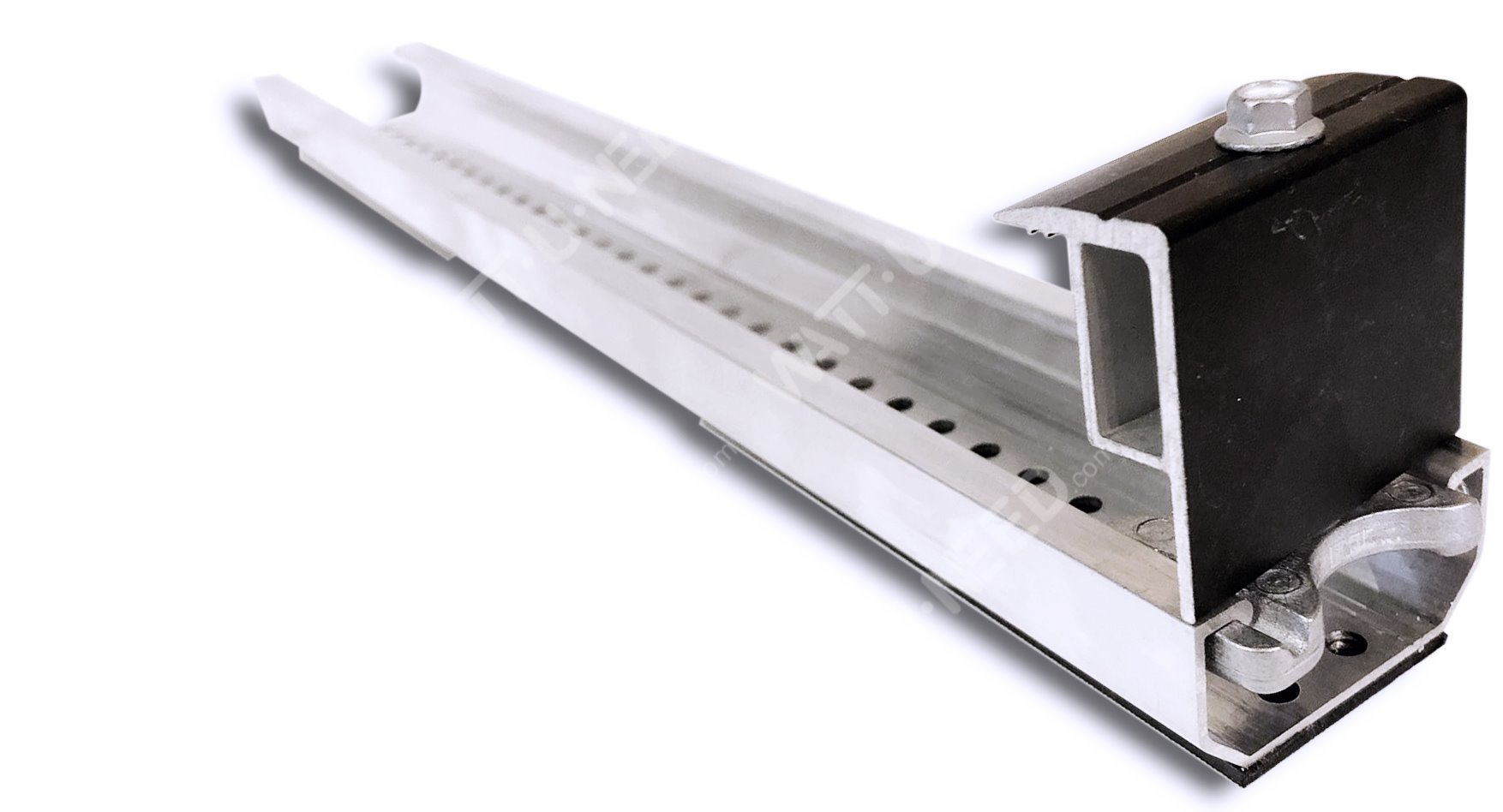

Nombre de panneaux | Rail avec clame de milieu | Rail avec clame de fin | ||||
1 panneau | 0 | 4 | ||||
2 panneaux | 2 | 4 | ||||
3 panneaux | 4 | 4 | ||||
4 panneaux | 6 | 4 | ||||
5 panneaux | 8 | 4 | ||||
6 panneaux | 10 | 4 | ||||
7 panneaux | 12 | 4 | ||||
8 panneaux | 14 | 4 | ||||
9 panneaux | 16 | 4 | ||||
10 panneaux | 18 | 4 | ||||
11 panneaux | 20 | 4 | ||||
12 panneaux | 22 | 4 | ||||
13 panneaux | 24 | 4 | ||||
14 panneaux | 26 | 4 | ||||
15 panneaux | 28 | 4 | ||||
16 panneaux | 30 | 4 | ||||
17 panneaux | 32 | 4 | ||||
18 panneaux | 34 | 4 | ||||
19 panneaux | 36 | 4 | ||||
20 panneaux | 38 | 4 |
