    Kit de fixation pour panneaux photovoltaïques.
    Convient pour tout types de toit en tuiles.

    Choisissez le nombre de panneaux et la disposition (portrait/paysage) dans les options.

    Convient pour des tuiles avec un recouvrement maximum de 11 à 12cm

    Clames/Epaisseur panneau: 30 mm
    Nombre de panneaux par rangée: 12 panneaux en portrait

    Kit de fixation sur toit en...

    614,60 €

    Ce kit contient le matériel nécessaire à la fixation de vos panneaux photovoltaïques sur toiture en tuiles.
    Sélectionner simplement dans les options le nombre de panneaux disposés en portrait ou le nombre de panneaux en disposés paysage sur votre toiture >> le contenu du kit de fixation s'adapte automatiquement.

    Convient pour des tuiles avec un recouvrement maximum de 11 à 12cm


    Contenu du kit de fixation



    Rail de fixation pour panneaux solaires



    Rail en aluminium 40x40 mm

    Rail en aluminium sur lequel vient se positionner le panneau solaire. Rail sur-mesure disponible sur demande.

    >> En savoir plus sur le rail 40x40




    Jonction pour rails

    Jonction pour rail - 2 barres de fixation

    Ces 2 barres servent à assembler solidement 2 morceaux de rail ensemble sans vis, ni outils ! Insérer simplement les barres de jonction dans les deux morceaux de rail à assembler.

    >> En savoir plus sur la pièce de jonction




    Crochet de fixation pour panneaux sur toit en tuile



    Crochet de fixation double réglages pour toit en tuiles

    Ce crochet se fixe sur le toit et sert à fixer le rail en aluminium servant de support au panneau solaire.
    Le double réglage du crochet permet de s'adapter à toute les hauteur de lattage et peut aussi récupérer les vagues éventuelles de la toiture.

    >> En savoir plus sur le Crochet de fixation double réglages pour toit en tuiles

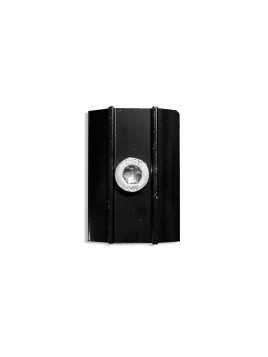

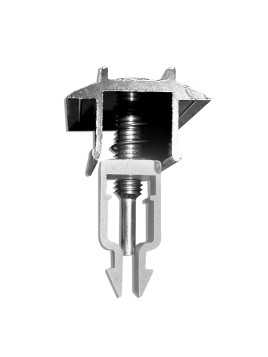

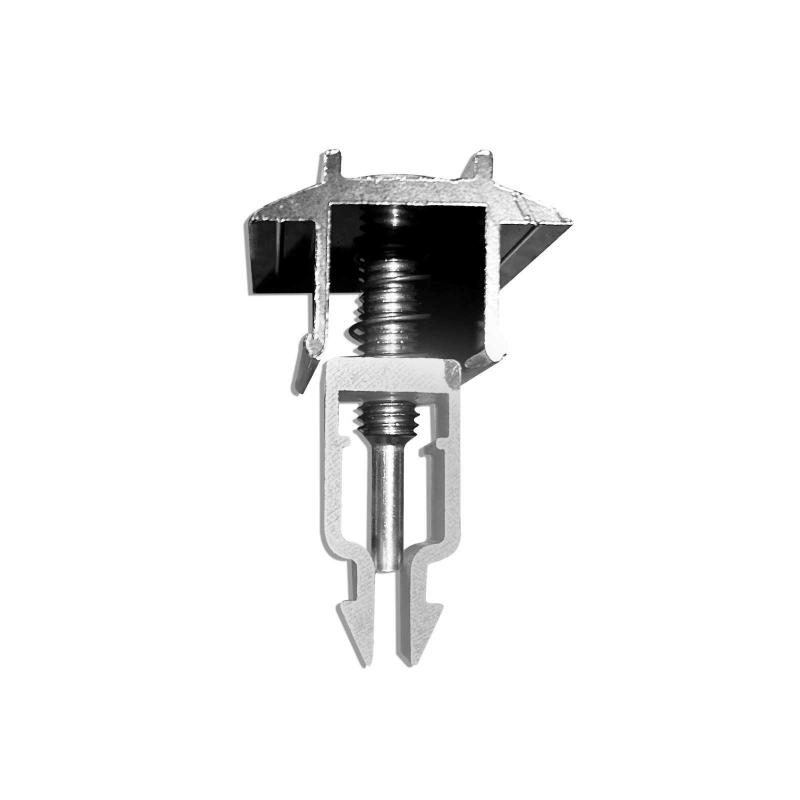

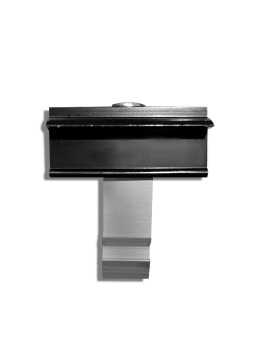

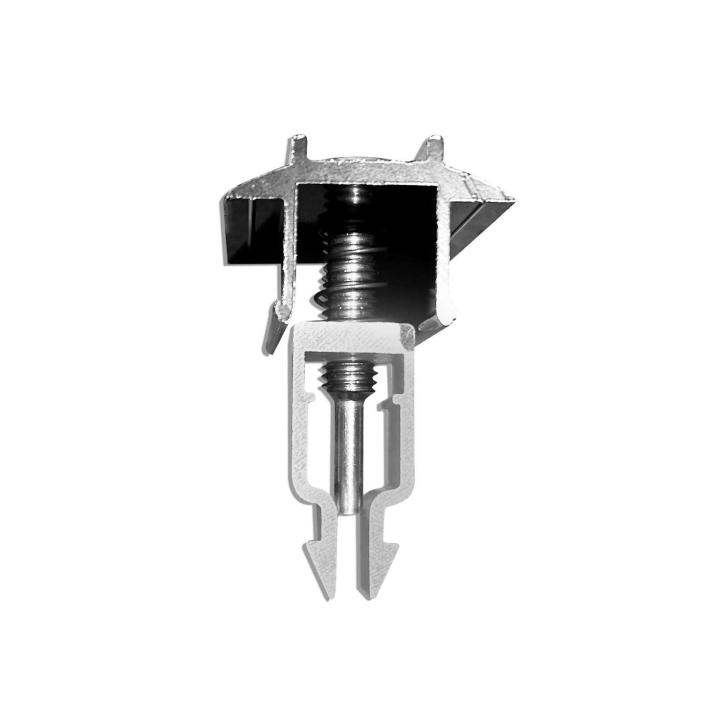

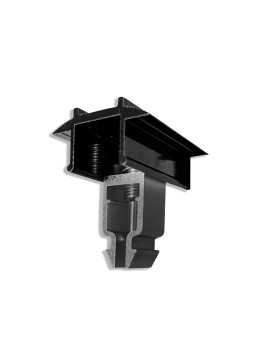

    Clame de milieu pour panneaux sur toit en tuile

    Clame de milieu - fixation du panneau

    Clame pour la fixation intérieure des panneaux photovoltaiques.  Hauteur réglable en fonction de la hauteur du cadre du panneau solaire : 35 - 50mm.  Se fixe sur le rail en alu avec boulon et écrou en inox (fournis).

    Option : Hauteur à choisir en fonction de la hauteur du cadre du panneau.

    >> En savoir plus sur la clame du milieu

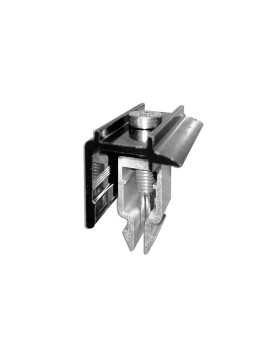

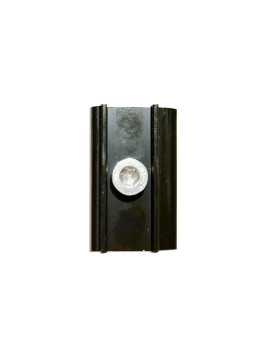

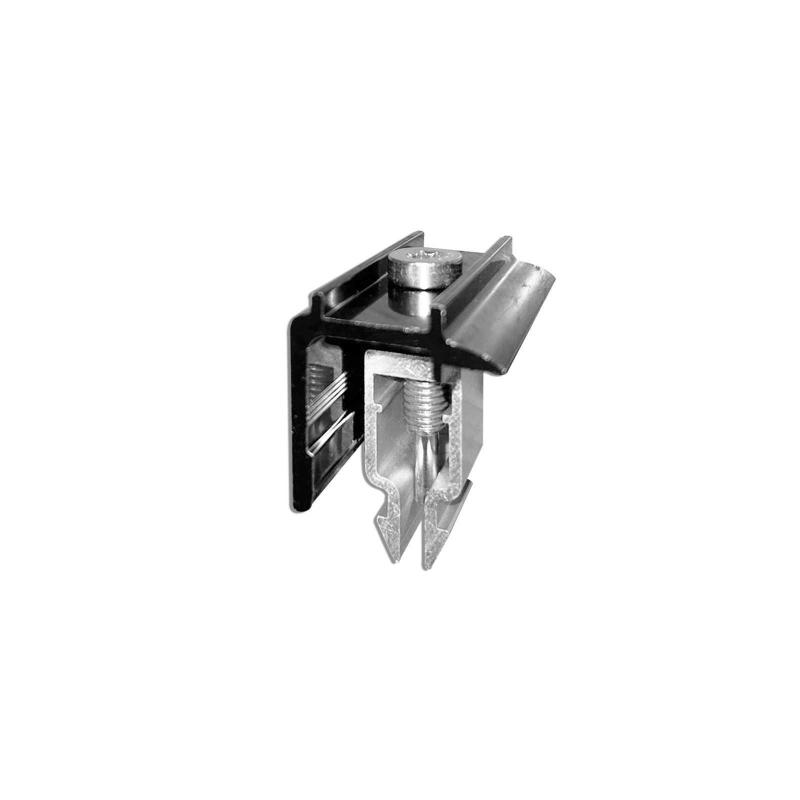

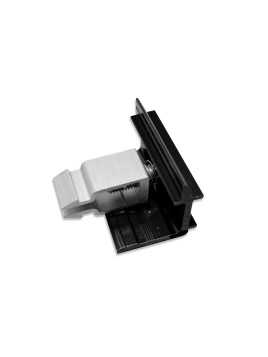

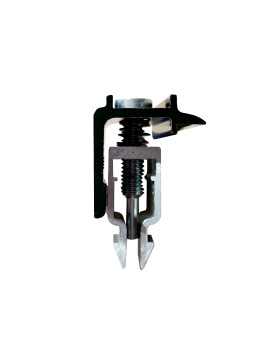

    Clame de fin pour panneaux sur toit en tuile



    Clame de fin - fixation du panneau

    Clame pour la fixation extérieure du panneau. Hauteurs disponibles : 35mm - 40mm - 45mm - 47mm - 50mm.  Cette clame se fixe sur le rail en alu avec boulon et écrou (fournis)

    >> En savoir plus sur la clame de fin


    schéma montage de panneaux solairesComment choisir un kit adapté à mes panneaux ?

    Le kit de fixation convient à toutes toitures en tuiles. Grâce à ses options, il s'adapte à la disposition de vos panneaux.

    Les fixations sont compatibles avec les panneaux de dimensions classiques.

    1. Sélectionnez la quantité de panneaux en portrait ou paysage

    Choisissez, par rangée, la quantité de panneaux disposés en portrait ou en paysage.

    Par exemple, la disposition ci-contre nécessite 3x le produit Kit de Fixation :
    > 1er kit pour la rangée 1: 3 panneaux en portrait
    > 2e kit pour la rangée 2 : 2 panneaux en paysages
    > 3e kit pour la rangée 3 : 2 panneaux en paysages

    2. Sélectionnez la clame adapté à votre panneau

    La clame sert à fixer le panneau sur le rail en aluminium. Sa hauteur doit correspondre à l'épaisseur du cadre de votre panneau pour que celui-ci soit solidement fixer au rail.

    Les hauteur de clames disponibles : 35 - 40 - 45 - 47 - 50 mm


    Installation des crochets et rails de fixation pour panneaux solaires









    Schéma d'installation des crochets de fixation pour panneaux solaires

    Schéma de montage sur toit tuiles

    Détail du matériel fourni en fonction de la quantité de panneau



    Panneaux en portrait
    Nombre de panneauxRail (m)Détail des rails*JonctionCrochet double réglageClame de milieuClame de fin
    1 panneau2,4(2 x 1,20m)0404
    2 panneaux4,8(2 x 2,40m)0624
    3 panneaux7,2(4 x 1,80m)2844
    4 panneaux9,6(4 x 2,40m)21064
    5 panneaux12(4 x 2,40m et 2 x 1,20m)41284
    6 panneaux14,4(6 x 2,40m)414104
    7 panneaux16,8(6 x 2,40m et 2 x 1,20m)616124
    8 panneaux19,2(8 x 2,40m)618144
    9 panneaux21,6(8 x 2,40m et 2 x 1,20m)820164
    10 panneaux24(10 x 2,40m)822184
    11 panneaux26,4(10 x 2,40m et 2 x 1,20m)1024204
    12 panneaux28,8(12 x 2,40m)1026224
    13 panneaux31,2(12 x 2,40m et 2 x 1,20m)1230244
    14 panneaux33,6(14 x 2,40m)1230264
    15 panneaux36(14 x 2,40m et 2 x 1,20m)1434284
    16 panneaux38,4(16 x 2,40m)1436304
    17 panneaux40,8(16 x 2,40m et 2 x 1,20m)1638324
    18 panneaux43,2(18 x 2,40m)1640344
    19 panneaux45,6(18 x 2,40m et 2 x 1,20m)1844364
    20 panneaux48(20 x 2,40 m)1846384



    Panneaux en paysage
    Nombre de panneauxRail (m)Détail des rails*JonctionCrochet double réglageClame de milieuClame de fin
    1 panneau3,6(2 x 1,80m)0404
    2 panneaux7,2(4 x 1,80m)2624
    3 panneaux10,4(4 x 1,80m et 2 x 1,60m)4844
    4 panneaux14(6 x 1,80m et 2 x 1,60m)61064
    5 panneaux17,6(8 x 1,80m et 2 x 1,60m)81284
    6 panneaux21,2(10 x 1,80m et 2 x 1,60m)1014104
    7 panneaux24,4(10 x 1,80m et 4 x 1,60m)1216124
    8 panneaux28(12 x 1,80m et 4 x 1,60m)1418144
    9 panneaux31,6(14 x 1,80m et 4 x 1,60m)1620164
    10 panneaux35,2(16 x 1,80m et 4 x 1,60m)1822184
    11 panneaux38,8(18 x 1,80m et 4 x 1,60m)2024204
    12 panneaux42,4(20 x 1,80m et 4 x 1,60 m)2226224
    13 panneaux46(22 x 1,80m et 4 x 1,60m)2428244
    14 panneaux49,6(24 x 1,80m et 4 x 1,60m)2630264
    15 panneaux53,2(26 x 1,80m et 4 x 1,60m)2832284
    16 panneaux56,8(28 x 1,80m et 4 x 1,60m)3034304
    17 panneaux60,4(30 x 1,80m et 4 x 1,60m)3236324
    18 panneaux64(32 x 1,80m et 4 x 1,60m)3438344
    19 panneaux67,6(34 x 1,80m et 4 x 1,60m)3640364
    20 panneaux71.2(36 x 1,80m et 4 x 1,60m)3842384



    * Les détails des rails sont données à titre indicatif et dépend de la taille des panneaux (qui fait varier les longueurs des rails).
