Autonomous photovoltaic kit of the Archi'Pelle

L'Archi'Pelle is een Frans kanaal dat informatie en training geeft over energieautonomie.

Brian, de oprichter, deelt zijn ervaringen met het wonen in een autonoom huis.

Beginnend zonder enige ervaring, distilleert hij tips in zijn eigen niet-professionele taal, waardoor het gemakkelijk te begrijpen is voor nieuwkomers.

Hij legt zowel zijn successen als zijn mislukkingen uit.

Wattuneed is er trots op geassocieerd te zijn met dit project, dat in het eerste jaar meer dan 6.000 leden trok.

De “Archi'Pelle” kit is beschikbaar op onze website.

L'archipelle
www.larchipelle.fr

Brian's commentaar

“Met deze set voor geïsoleerde locaties kun je genieten van een goede autonomie, de windturbine zorgt voor dat beetje extra dat je zou kunnen missen op die korte winterdagen wanneer de zon grillig is.”

Ik werk meer dan 10 uur per dag op een computer en heb nog nooit zonder energie gezeten.

Het hele systeem wordt geregeld door een WKS-omvormer die automatisch de elektriciteit regelt die wordt ontvangen en teruggestuurd naar het huis.

De 2 x 4,8kWh Ah accu's zorgen ervoor dat er geen diepe ontladingen zijn en dat de accu's lang meegaan.

Al onze kits zijn configureerbaar

In de opties kun je op het product klikken om een ander model te kiezen of de hoeveelheden wijzigen om de kit aan je behoeften aan te passen. Je kunt ook de details van de gekozen producten direct onder de prijs zien.

Deze kit is geschikt voor het voeden van een geïsoleerde locatie of een op zichzelf staande installatie.

Het basispakket bevat 6 zonnepanelen (aanpasbaar), een WKS EVO Circle 5,6 kVA 48V hybride omvormer, zonnekabels om de panelen op de omvormer aan te sluiten en van de omvormer naar je elektriciteitspaneel. (Zowel het montagesysteem als de bekabeling en beveiligingen kunnen naar wens worden aangepast).

Zonnepanelen

In de basisversie levert dit fotovoltaïsche systeem gemiddeld 7,2 kW per dag. De productie is afhankelijk van het seizoen (zomer/winter), de geografische positie en de helling van de panelen.

We nodigen je uit om onze simulator voor zonneproductie te raadplegen om precies te weten te komen wat jouw zonneproductie zal zijn.

20 jaar garantie op 80% van de nominale opbrengst.

De WKS EVO Circle hybride omvormers zijn de ideale oplossing voor het voeden van een zelfvoorzienend huis of het zelfvoorzienend maken van een geïsoleerde locatie. Deze omvormer kan verbruikers tot 5600W van stroom voorzien. De geïntegreerde 120A MPPT laadregelaar kan tot 4500Wp aan panelen voeden. Hij kan worden aangesloten op het openbare elektriciteitsnet of een generator om de accu's op te laden. Volledig configureerbaar via het LCD-scherm van de omvormer. Eigen naverkoopdienst, reserveonderdelen beschikbaar

2 jaar garantie

Hybride omvormer WKS EVO Circle

Hybride omvormer WKS EVO MAX II

1 MPPT

-> 9 omvormers

2 MPPT

-> 6 omvormers

Nominaal vermogen 5600 VA - 5600W

Accuspanning 48 VDC

Nominaal vermogen 10000 VA - 1000W

Accuspanning 48 VDC

Maximale PV-belastingsstroom 120 A

Maximale AC-belastingsstroom 120 A

Maximale PV-belastingsstroom 150 A

Maximale AC-belastingsstroom 150 A

Belangrijkste voordelen Intuïtief ontwerp: Aanpasbare LED-ring, 4,3-inch kleurenscherm, aanraakknop. Flexibiliteit: Mogelijkheid om de bedrijfsmodus te kiezen via timer. Connectiviteit: Ingebouwde Wi-Fi, USB On-The-Go-poort, BMS-communicatiepoort. Prestaties: Hoogwaardige MPPT-controller, breed DC-ingangsbereik. Betrouwbaarheid: Transformatorloos ontwerp, parallelle werking tot 9 eenheden. Opvallende technische kenmerken Vermogen: 5,6 kVA MPPT-zonnelader: 120A LCD Scherm: Kleur, 4,3 inch Wi-Fi: Ingebouwd Parallelle Werking: Tot 9 eenheden LED Ring: Aanpasbaar met RGB-effecten

Belangrijkste voordelen Veelzijdigheid: Geschikt voor alle soorten installaties (op het elektriciteitsnet, buiten het elektriciteitsnet, hybride). Hoge prestaties: MPPT-zonnelader met hoge prestaties, tracking van het maximale vermogenspunt. Connectiviteit: Geïntegreerde Wi-Fi, mobiele app voor real-time monitoring. Flexibiliteit: Aangepaste configuratie van timer, prioriteiten, enz. Betrouwbaarheid: Robuust ontwerp, meerdere beveiligingen, vervangbare ventilator. Gebruiksvriendelijkheid: LCD-kleurenscherm, aanraakgevoelige knoppen, aanpasbare verlichtingseffecten. Opvallende technische kenmerken   Vermogen: 10kVA Ingangsspanning: Breed bereik Parallelle werking: Meerdere omvormers kunnen worden aangesloten Geïntegreerde DC-uitgang: Voor voeding van laagspanningsapparaten

🎬 Een verzameling video's om alles te begrijpen 🎥

🔍 Leer hoe u de technische etiketten van uw omvormers kunt ontcijferen om de beste keuze te maken! ▶️ Ontdek onze videohandleiding "etiketten ontcijferen" en optimaliseer uw aankoopbeslissing met vertrouwen.

⚡ Moet u de spanning in gelijkstroom meten met een voltmeter? ▶️ Volg onze video-tutorial om deze techniek in slechts enkele minuten te beheersen!

🛡️ Zorg voor de veiligheid van uw installaties met een gelijkstroombeveiligingskast, differentieel en aarding! ▶️ Ontdek onze videohandleiding Elektrische beveiligingskast en bescherm uw apparatuur effectief!

🔧 Optimaliseer uw installatie door de aansluitingen en bedrading van Pylontech-omvormers en -batterijen te leren kennen! ▶️ Klik hier voor meer informatie!

⚠️ Bescherm uw apparatuur tegen het risico van polariteitsomkering in een overspanningsbeveiligingskast! ▶️ Klik hier om te ontdekken hoe u veelvoorkomende fouten kunt vermijden en de veiligheid van uw installatie kunt waarborgen!

🔌 Zorg voor de veiligheid van uw installatie door te begrijpen hoe aarding werkt in een overspanningsbeveiligingskast! ▶️ Klik hier om alles te leren en uw apparatuur effectief te beschermen!

☀️ Leer hoe u de panelen op de omvormer aansluit om de efficiëntie van uw zonne-energiesysteem te maximaliseren! ▶️ Klik hier om deze cruciale stap te beheersen en optimale prestaties te garanderen!

🔌 Leer hoe u de AC IN- en OUT-aansluitingen maakt voor een perfecte verbinding van uw elektrische systeem! ▶️ Klik hier om deze essentiële stap te beheersen en de goede werking van uw installatie te waarborgen!

⚡ Beheers de bedrading van de wisselstroom door het neutrale en fase te onderscheiden voor een veilige en efficiënte installatie! ▶️ Klik hier om de beste praktijken te ontdekken en uw elektrische systeem te optimaliseren!

🔋 Optimaliseer de aansluiting van de Pylontech-batterij op de WKS Circle-omvormer om een optimale prestatie van uw systeem te waarborgen! ▶️ Klik hier om de essentiële technieken te beheersen en een succesvolle installatie te waarborgen!

📡 Hoe sluit u de communicatiekabel aan om een betrouwbare en efficiënte verbinding van uw systeem te garanderen! ▶️ Klik hier om deze essentiële stap te beheersen en de efficiëntie van uw installatie te verbeteren!

🚀 Ontdek de essentiële stappen die u moet volgen voordat u uw omvormer inschakelt om optimale en veilige prestaties te waarborgen! ▶️ Klik hier om klaar te zijn en uw installatie vanaf het begin te optimaliseren!

⚠️ Zorg ervoor dat de circuits die uitsluitend door de omvormer worden aangedreven, dat ook daadwerkelijk zijn om een optimale en veilige werking te waarborgen! ▶️ Klik hier om dit cruciale vereiste te begrijpen en uw installatie te beschermen!

🔄 Beheers de standaardstart van de WKS Circle hybride omvormer en begrijp de basisindicaties bij de opstart en de spanningscontrole! ▶️  Klik hier om dit proces effectief te navigeren en de goede werking van uw systeem te waarborgen!

⚙️ Verken de basisinstellingen van de WKS Circle omvormer in combinatie met Pylontech lithiumbatterijen om de prestaties van uw installatie te maximaliseren! ▶️ Klik hier om deze essentiële instellingen te beheersen en uw energiesysteem te optimaliseren!

Onze batterijselectie

Optimaliseer je installatie door de juiste opslag met hoge prestaties te kiezen.
Sla uw overtollige zonneproductie op voor later gebruik om van het elektriciteitsnet af te komen.

We hebben om een aantal redenen voor lithiumbatterijen van Pylontech gekozen:
- 7 tot 10 jaar productgarantie;
- Zeer snelle laad-/ontlaadsnelheid;
- Mogelijkheid om de capaciteit te upgraden wanneer u maar wilt;
- Geen technische capaciteitslimiet.

We bieden twee verschillende capaciteiten. Ze zijn compatibel met elkaar.

Batterijopslag Pylontech US3000C

Batterijopslag Pylontech US5000

Nominaal vermogen 74 Ah

DOD 95%

Nominaal vermogen 100 Ah

DOD 95%

Spanning 48 VDC

Laden/ontladen 37 Ah (aanbevolen) 37 Ah@ (Maximaal)

Spanning 48 VDC

Laden/ontladen 80 Ah (aanbevolen) 120 Ah@ 15min (Max.)

Fiets >6000, 25°C

Uitbreidbaar -> 16 batterijen

Fiets >6000, 25°C

Uitbreidbaar -> 16 batterijen

Voordelen • Meer dan 6000 cycli bij 95% ontlading • Compact modulair ontwerp voor eenvoudige capaciteitsuitbreiding • Levert tot 3.552KW  • Nuttige capaciteit van 4560Wh • Korte stroom/tijdduur van <2000A/1ms • TüV CE UN38.3 veiligheidscertificaat  • Prijs per kwh: 0,08 cent

Voordelen • Meer dan 6000 cycli bij 95% ontlading • Compact modulair ontwerp voor eenvoudige capaciteitsuitbreiding • Levert tot 4,8KW  • Nuttige capaciteit van 3374Wh • Korte stroom/tijdduur van <4000A/2ms • TüV CE UN38.3 veiligheidscertificaat  Prijs per kwh: 0,08 cent

Windturbine

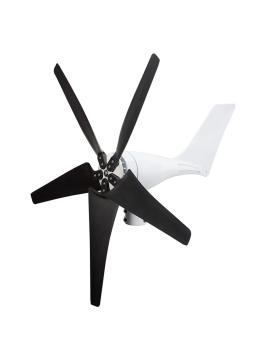

De Newmeil X-2000 windturbine voor huishoudelijk gebruik. Net zo geschikt voor gebruik op het water als voor woningen in stedelijke gebieden of geïsoleerde locaties.
Met zijn aerodynamische profiel en duurzaamheid is de Newmeil X-2000 windturbine ideaal voor gebruik in maritieme omgevingen.
Zijn stilte en zeer lage trillingen maken hem bijzonder geschikt voor gebruik in steden.

2 jaar garantie

Kabels en aansluitingen

Alle kabels en aansluitingen zijn voorbedraad in onze werkplaatsen. Onze kits zijn heel eenvoudig te monteren voor 'beginners' in elektriciteit. Als je niet zeker bent over de technische kant van de zaak, kan ons technisch team je elke dag van 8 tot 17 uur helpen.

Installatie

Deze kit is heel eenvoudig te installeren. Onze instructies zijn duidelijk en maken eenvoudige montage zonder speciale kennis mogelijk. We beantwoorden al je vragen voor, tijdens en na de installatie.

Garantie

Al onze producten hebben een individuele garantie.
Panelen 20 jaar gegarandeerd op 80% van het nominale vermogen.
WKS EVO Circle omvormer gegarandeerd voor 2 jaar.
