Bevestigingsset voor vloerstructuur
€ 172,10
Belasting inbegrepen
08081
0712971131026

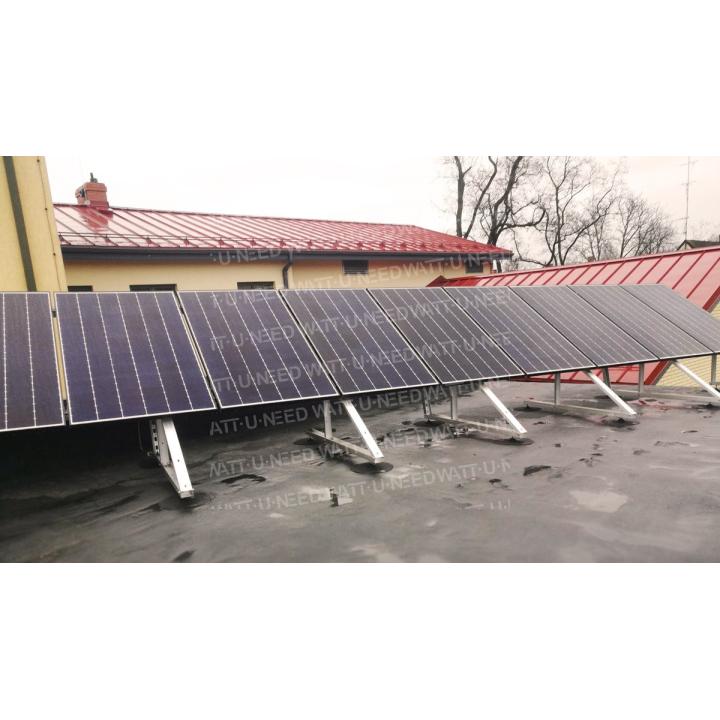

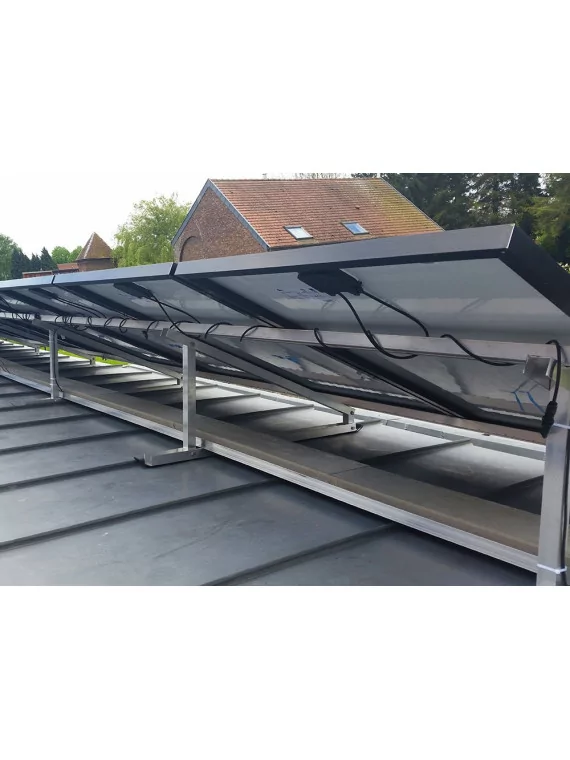

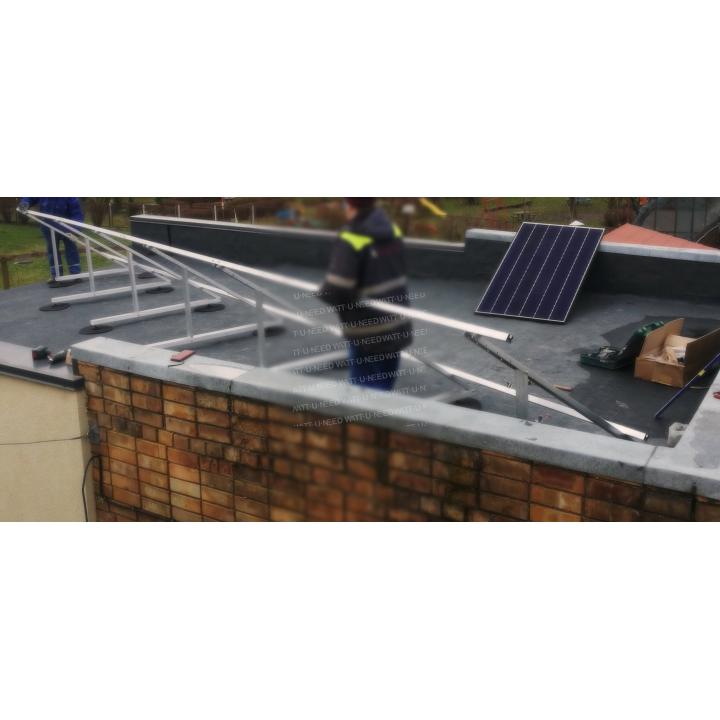

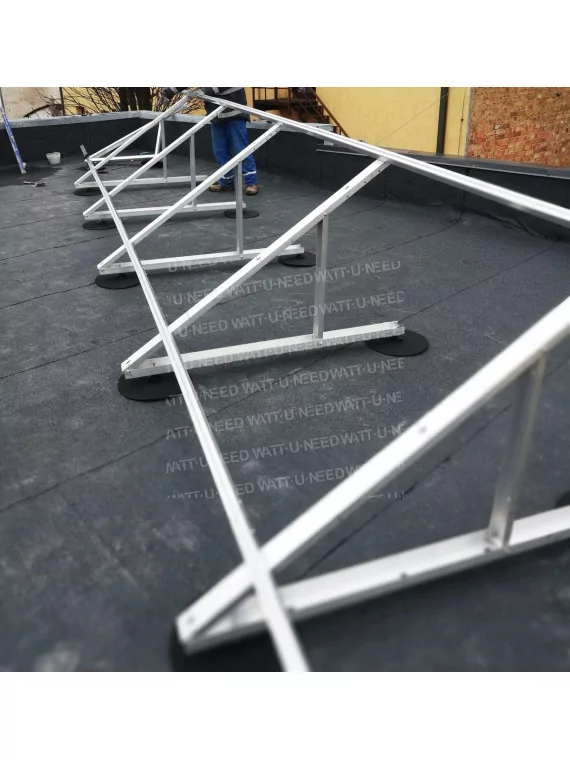

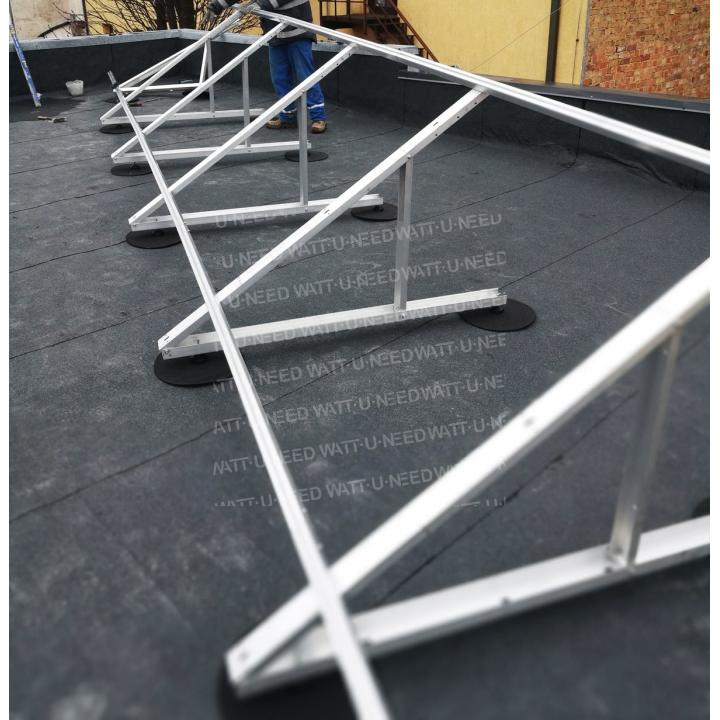

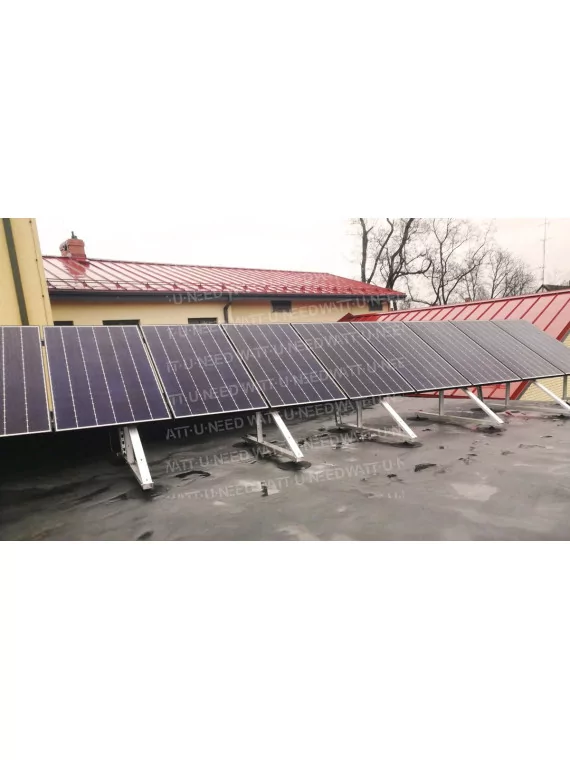

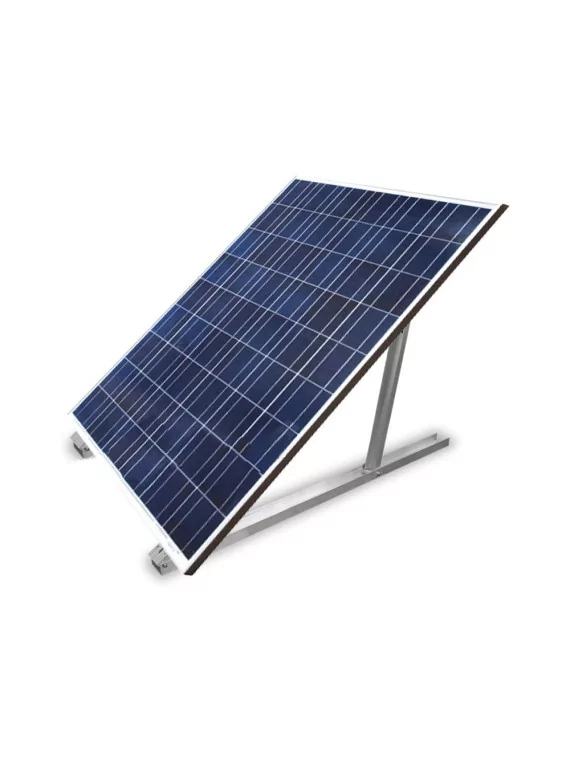

Aluminium draagconstructie voor het monteren van panelen:
- op een plat dak
- op de grond
- op een ponton
- op elk ander plat oppervlak
Kies het aantal panelen en de lay-out (staand/landschap) in de opties.
Deze kit bevat alle materialen die je nodig hebt om je fotovoltaïsche panelen te monteren op een aluminium railsysteem dat op een vlakke ondergrond ligt.
Selecteer gewoon het aantal panelen in staand of liggend formaat in de opties >> de inhoud van de bevestigingskit past zich automatisch aan.
Inhoud bevestigingskit
40x40 mm aluminium rail
Aluminium rail voor montage van het zonnepaneel. Op maat gemaakte rail beschikbaar op aanvraag.
>> Meer informatie over de 40x40 mm rail

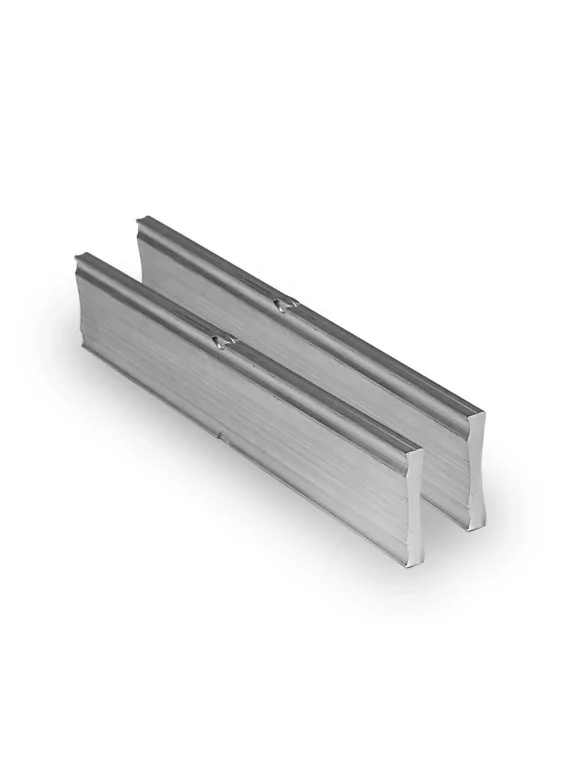

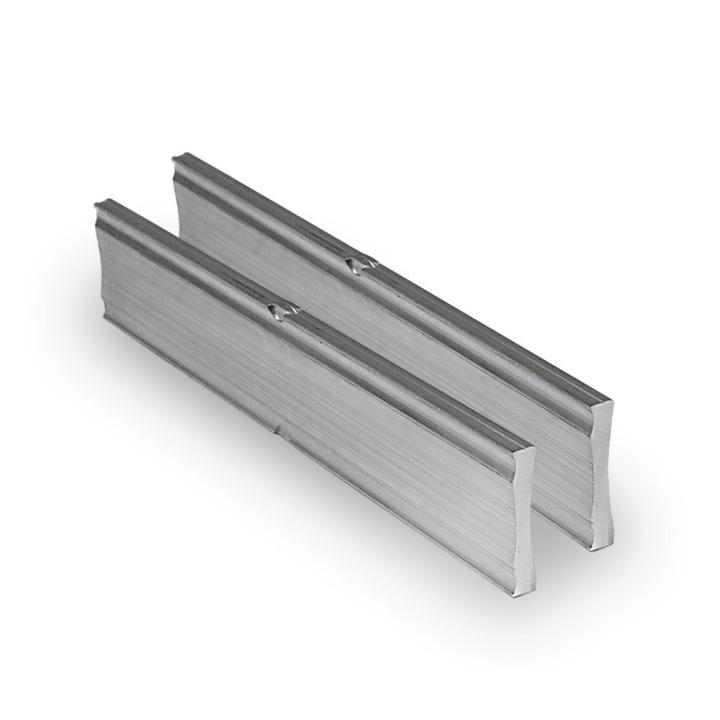

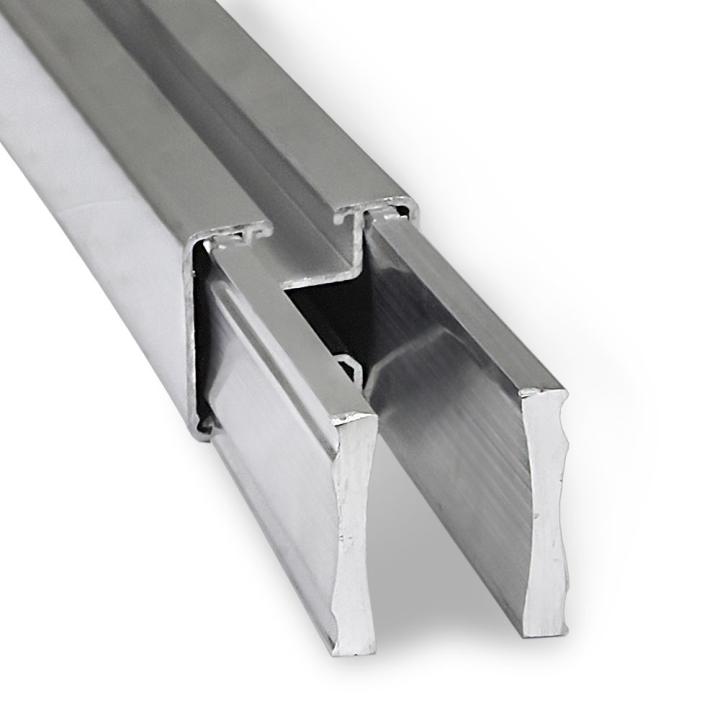

Rail kruising - 2 bevestigingsstaven

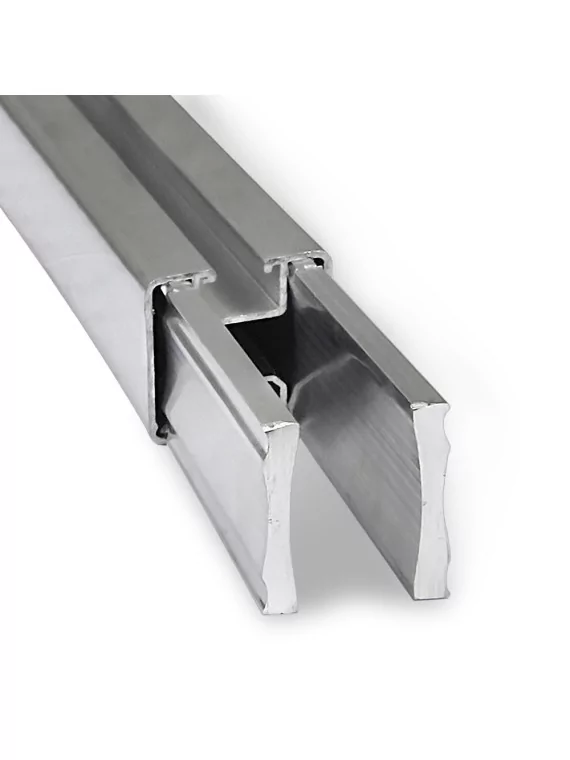

Deze 2 staven worden gebruikt om 2 stukken rail stevig aan elkaar te bevestigen zonder schroeven of gereedschap! Steek de verbindingsstaven gewoon in de twee stukken rail die moeten worden samengevoegd.
>> Meer informatie over het verbindingsstuk

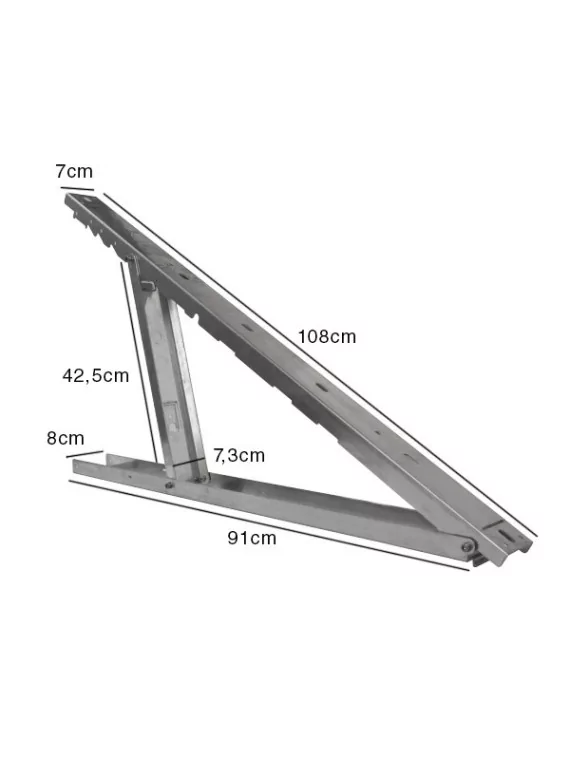

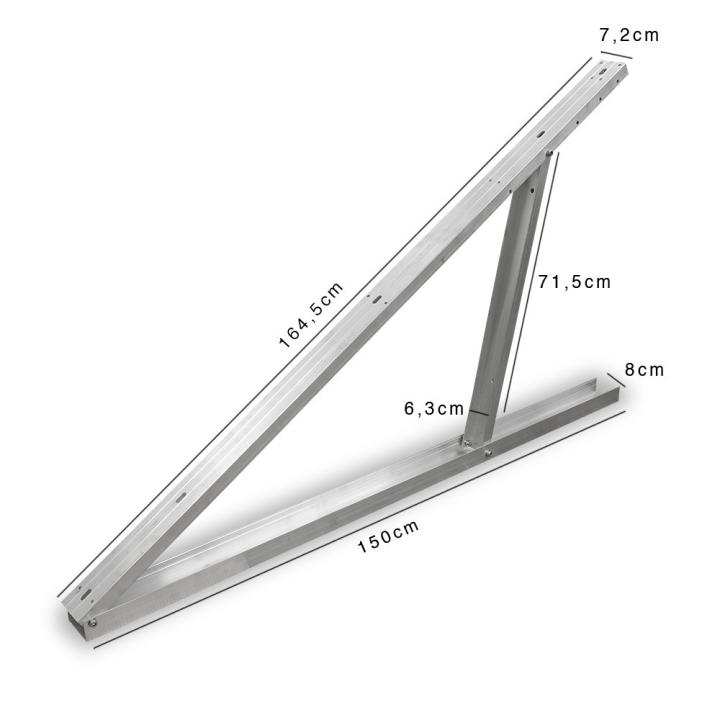

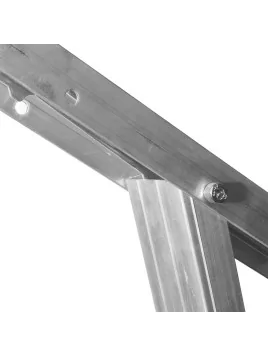

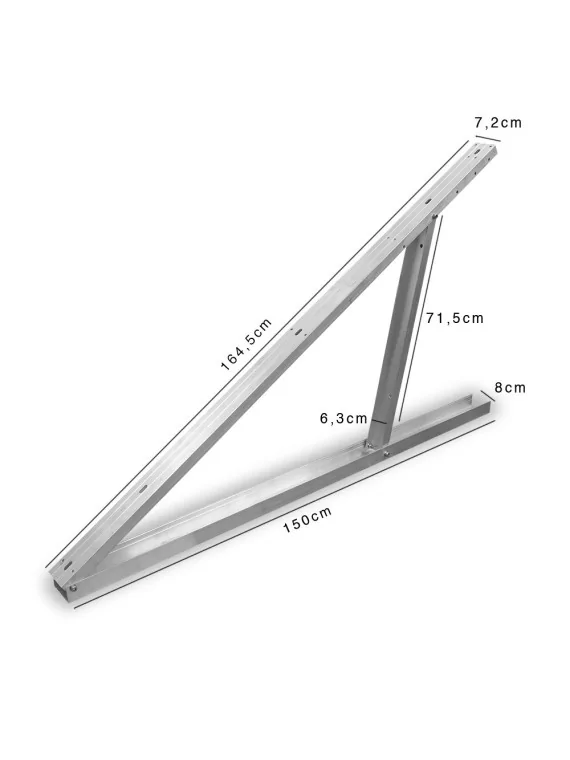

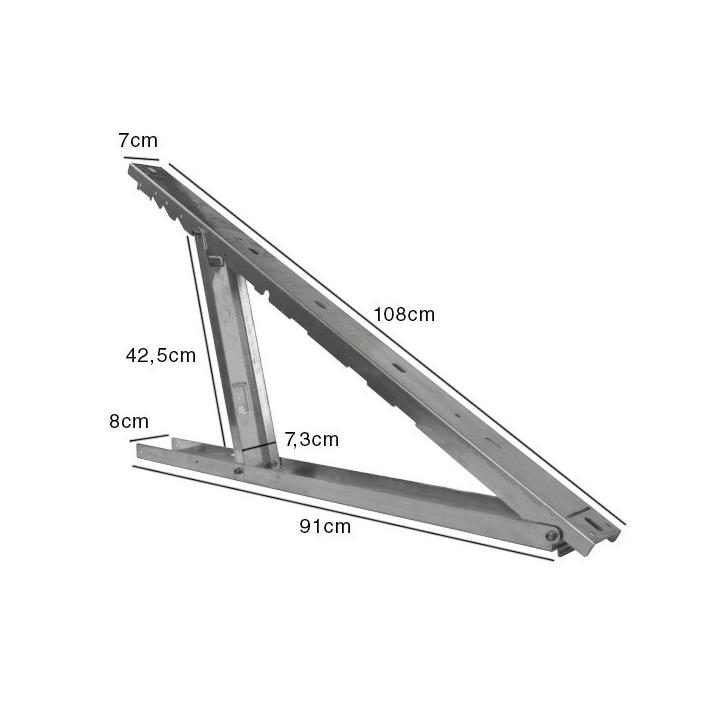

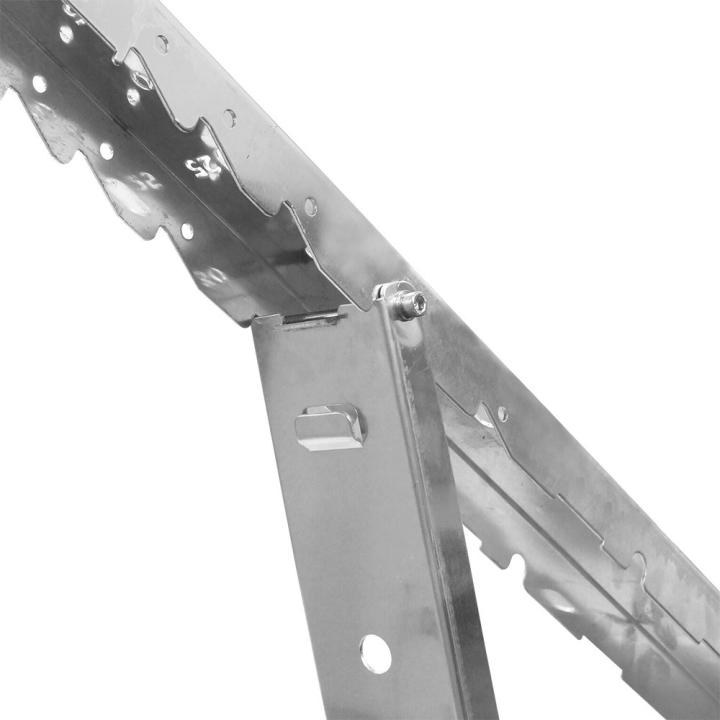

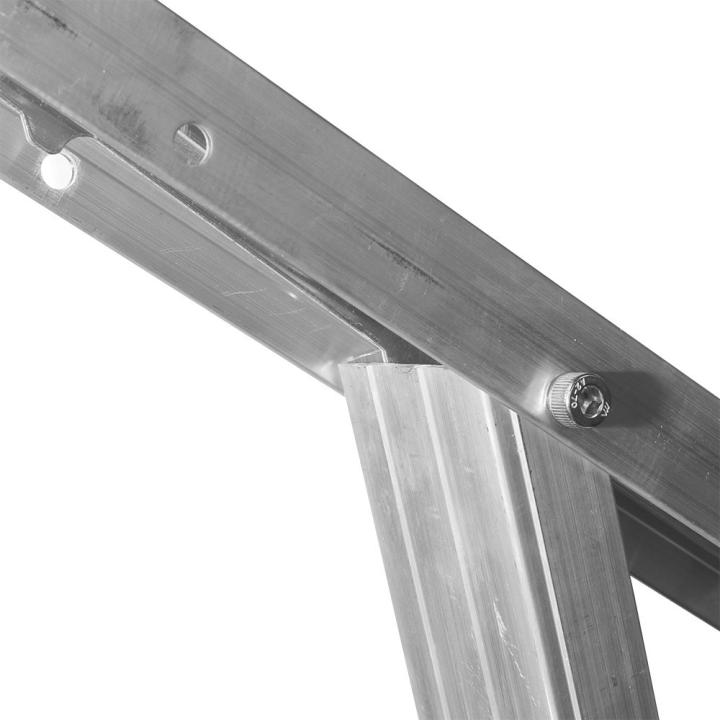

Grote aluminium steun (voor staande panelen)

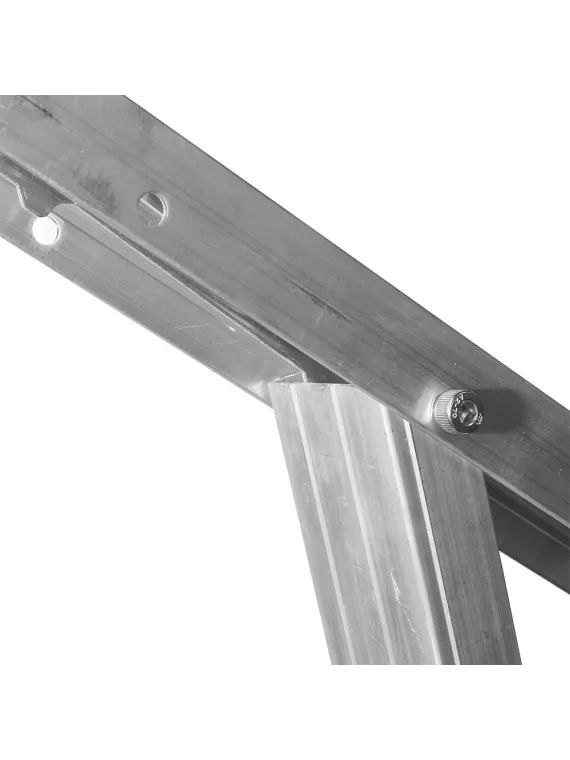

Deze driehoekige steun wordt gebruikt om de aluminium rail te bevestigen die het zonnepaneel ondersteunt.
>> Meer informatie over de grote aluminium steun
Kleine aluminium steun (voor landschapspanelen)
Deze kleine driehoekige beugel wordt gebruikt om de aluminium rail te bevestigen die wordt gebruikt ter ondersteuning van het zonnepaneel voor landschapsbeplanting.
>> Meer informatie over de kleine aluminium steun

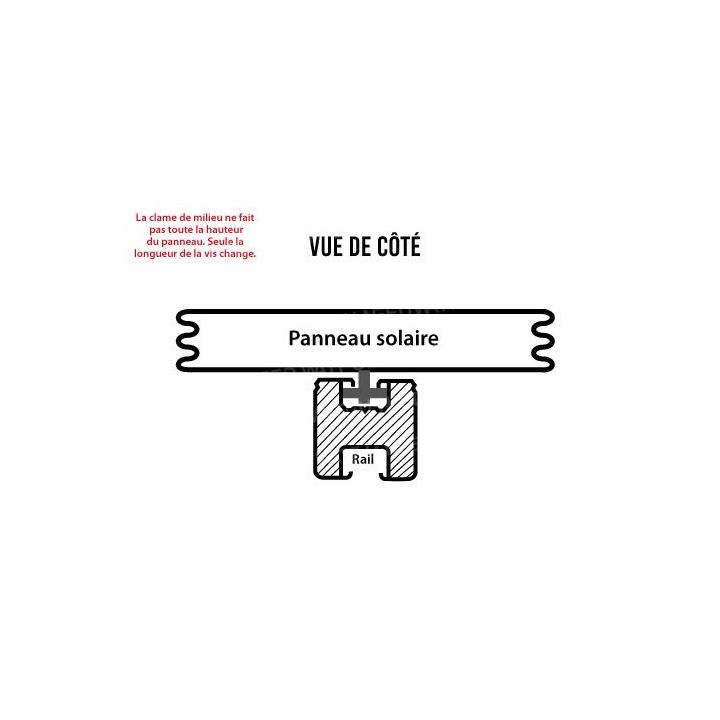

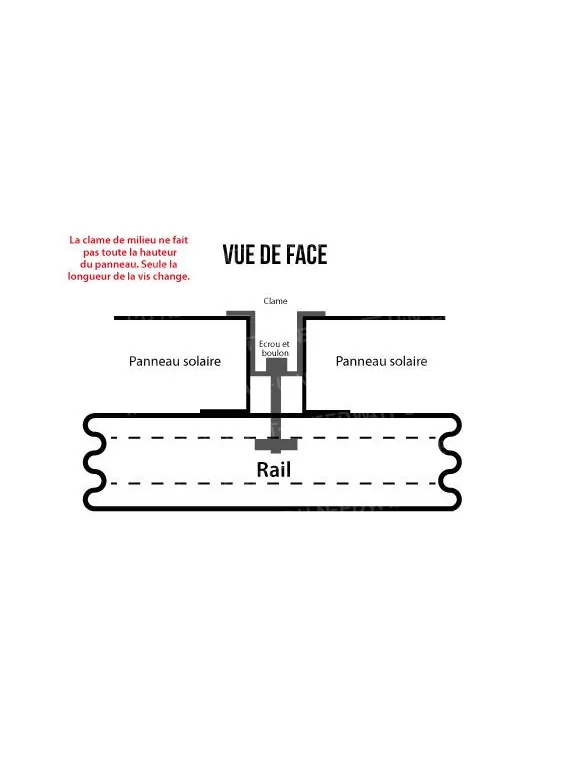

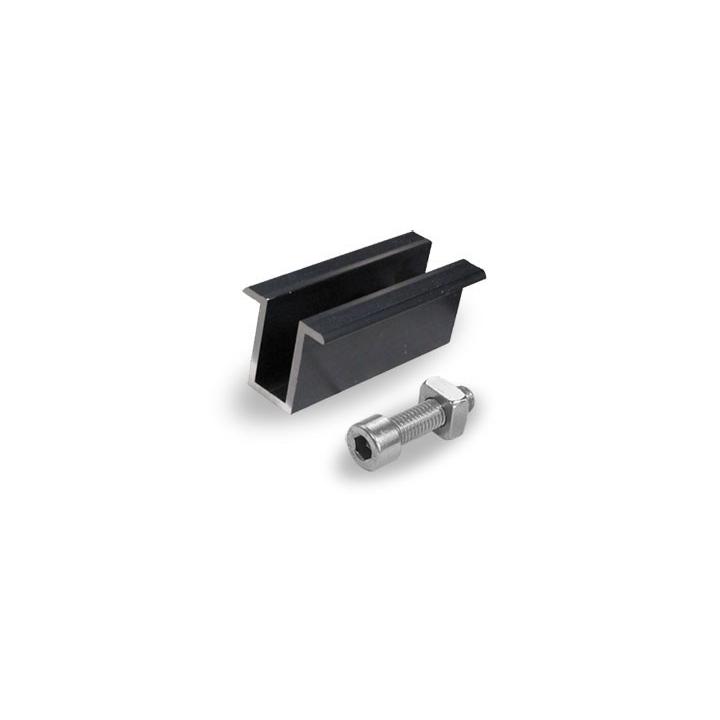

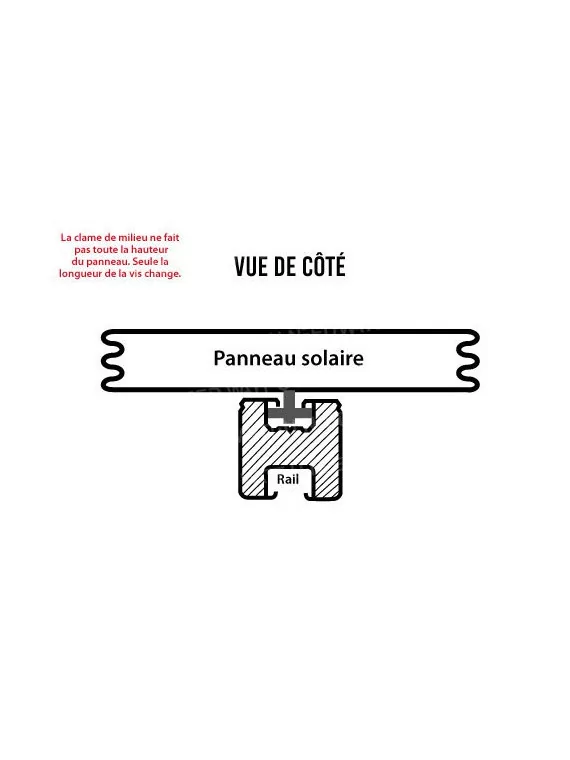

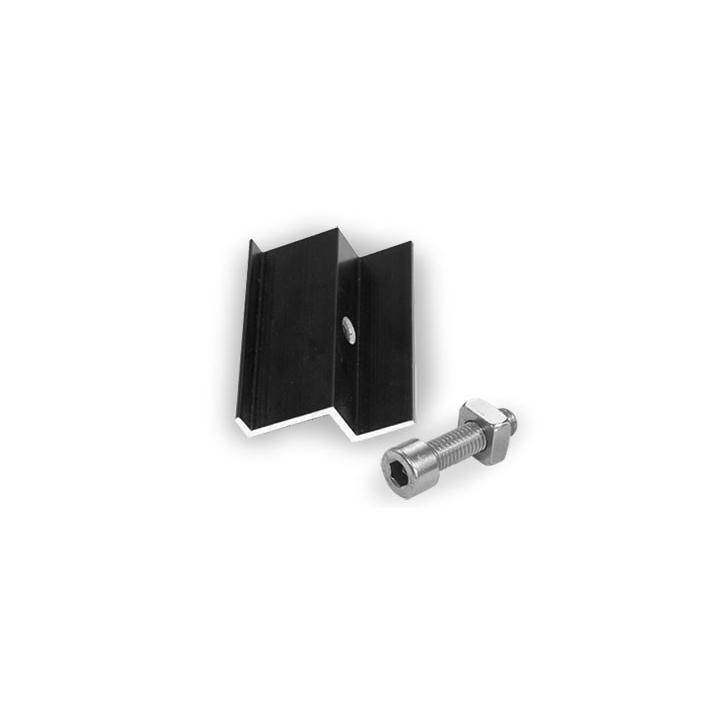

Middelste klem - bevestiging van het paneel
Klem om fotovoltaïsche panelen aan de binnenkant te bevestigen. In hoogte verstelbaar volgens de hoogte van het frame van het zonnepaneel: 35 - 50 mm. Bevestiging aan aluminium rail met roestvrijstalen bout en moer (meegeleverd).
Optie: hoogte te kiezen volgens de hoogte van het paneelframe.
>> Meer informatie over de middenklem

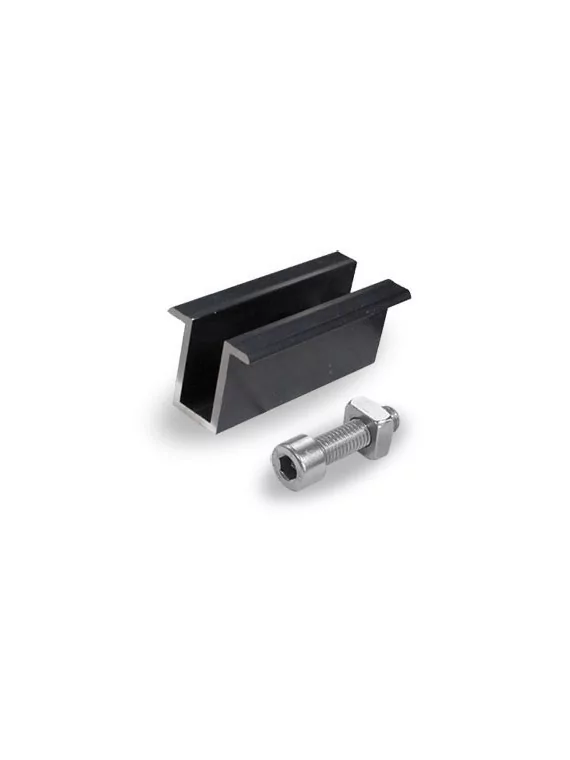

Eindklem - bevestiging van het paneel
Klem voor externe bevestiging van het paneel. Beschikbare hoogtes: 35mm - 40mm - 45mm - 47mm - 50mm. Deze klem wordt aan de aluminium rail bevestigd met een bout en moer (meegeleverd).
>> Meer informatie over de eindklem
Hoe kies ik de juiste kit voor mijn panelen?
De bevestigingskit is geschikt voor elke installatie. Dankzij de opties kan hij worden aangepast aan de lay-out van uw panelen.
De bevestigingsmiddelen zijn compatibel met panelen met standaardafmetingen.
1. Selecteer het aantal panelen in staand of liggend
Selecteer het aantal panelen per rij, staand of liggend.
De hiernaast getoonde lay-out vereist bijvoorbeeld 3x het product Fixing Kit:
> 1e kit voor rij 1: 3 staande panelen
> 2e kit voor rij 2: 2 liggende panelen
> 3de kit voor rij 3: 2 liggende panelen
2. Selecteer de juiste clame voor uw paneel
De klem wordt gebruikt om het paneel aan de aluminium rail te bevestigen. De hoogte moet overeenkomen met de dikte van het frame van uw paneel, zodat het stevig aan de rail bevestigd is.
Beschikbare paneelhoogtes: 35 - 40 - 45 - 47 - 50 mm
Details van meegeleverde materialen afhankelijk van de hoeveelheid paneel
Panneaux en paysage | ||||||
| Nombre de panneaux | Rail (m) | Détail des rails* | Jonction | Petit support en alu | Clame de milieu | Clame de fin |
| 1 panneau | 3,6 | (2 x 1,80m) | 0 | 2 | 0 | 4 |
| 2 panneaux | 7,2 | (4 x 1,80m) | 2 | 3 | 2 | 4 |
| 3 panneaux | 10,4 | (4 x 1,80m et 2 x 1,60m) | 4 | 4 | 4 | 4 |
| 4 panneaux | 14,0 | (6 x 1,80m et 2 x 1,60m) | 6 | 5 | 6 | 4 |
| 5 panneaux | 17,6 | (8 x 1,80m et 2 x 1,60m) | 8 | 6 | 8 | 4 |
| 6 panneaux | 21,2 | (10 x 1,80m et 2 x 1,60m) | 10 | 7 | 10 | 4 |
| 7 panneaux | 24,4 | (10 x 1,80m et 4 x 1,60m) | 12 | 8 | 12 | 4 |
| 8 panneaux | 28,0 | (12 x 1,80m et 2 x 1,60m) | 14 | 9 | 14 | 4 |
| 9 panneaux | 31,6 | (14 x 1,80m et 4 x 1,60m) | 16 | 10 | 16 | 4 |
| 10 panneaux | 35,2 | (16 x 1,80m et 4 x 1,60m) | 18 | 11 | 18 | 4 |
| 11 panneaux | 38,8 | (18 x 1,80m et 4 x 1,60m) | 20 | 12 | 20 | 4 |
| 12 panneaux | 42,4 | (20 x 1,80m et 4 x 1,60 m) | 22 | 13 | 22 | 4 |
| 13 panneaux | 46,0 | (22 x 1,80m et 4 x 1,60m) | 24 | 14 | 24 | 4 |
| 14 panneaux | 49,6 | (24 x 1,80m et 4 x 1,60m) | 26 | 15 | 26 | 4 |
| 15 panneaux | 53,2 | (26 x 1,80m et 4 x 1,60m) | 28 | 16 | 28 | 4 |
| 16 panneaux | 56,8 | (28 x 1,80m et 4 x 1,60m) | 30 | 17 | 30 | 4 |
| 17 panneaux | 60,4 | (30 x 1,80m et 4 x 1,60m) | 32 | 18 | 32 | 4 |
| 18 panneaux | 64,0 | (32 x 1,80m et 4 x 1,60m) | 34 | 19 | 34 | 4 |
| 19 panneaux | 67,6 | (34 x 1,80m et 4 x 1,60m) | 36 | 20 | 36 | 4 |
| 20 panneaux | 71,2 | (36 x 1,80m et 4 x 1,60m) | 38 | 21 | 38 | 4 |
*
Panneaux en portrait | ||||||
| Nombre de panneaux | Rail (m) | Détail des rails* | Jonction | Grand support en alu | Clame de milieu | Clame de fin |
| 1 panneau | 2,4 | (2 x 1,20m) | 0 | 2 | 0 | 4 |
| 2 panneaux | 4,8 | (2 x 2,40m) | 0 | 3 | 2 | 4 |
| 3 panneaux | 7,2 | (4 x 1,80m) | 2 | 3 | 4 | 4 |
| 4 panneaux | 9,6 | (4 x 2,40m) | 2 | 4 | 6 | 4 |
| 5 panneaux | 12,0 | (4 x 2,40m et 2 x 1,20m) | 4 | 5 | 8 | 4 |
| 6 panneaux | 14,4 | (6 x 2,40m) | 4 | 5 | 10 | 4 |
| 7 panneaux | 16,8 | (6 x 2,40m et 2 x 1,20m) | 6 | 6 | 12 | 4 |
| 8 panneaux | 19,2 | (8 x 2,40m) | 6 | 6 | 14 | 4 |
| 9 panneaux | 21,6 | (8 x 2,40m et 2 x 1,20m) | 8 | 7 | 16 | 4 |
| 10 panneaux | 24,0 | (10 x 2,40m) | 8 | 8 | 18 | 4 |
| 11 panneaux | 26,4 | (10 x 2,40m et 2 x 1,20m) | 10 | 9 | 20 | 4 |
| 12 panneaux | 28,8 | (12 x 2,40m) | 10 | 10 | 22 | 4 |
| 13 panneaux | 31,2 | (12 x 2,40m et 2 x 1,20m) | 12 | 11 | 24 | 4 |
| 14 panneaux | 33,6 | (14 x 2,40m) | 12 | 11 | 26 | 4 |
| 15 panneaux | 36,0 | (14 x 2,40m et 2 x 1,20m) | 14 | 12 | 28 | 4 |
| 16 panneaux | 38,4 | (16 x 2,40m) | 14 | 13 | 30 | 4 |
| 17 panneaux | 40,8 | (16 x 2,40m et 2 x 1,20m) | 16 | 13 | 32 | 4 |
| 18 panneaux | 43,2 | (18 x 2,40m) | 16 | 14 | 34 | 4 |
| 19 panneaux | 45,6 | (18 x 2,40m et 2 x 1,20m) | 18 | 15 | 36 | 4 |
| 20 panneaux | 48,0 | (20 x 2,40 m) | 18 | 15 | 38 | 4 |
* De details van de rails worden ter indicatie gegeven en zijn afhankelijk van de grootte van de panelen (waardoor de lengtes van de rails variëren).
