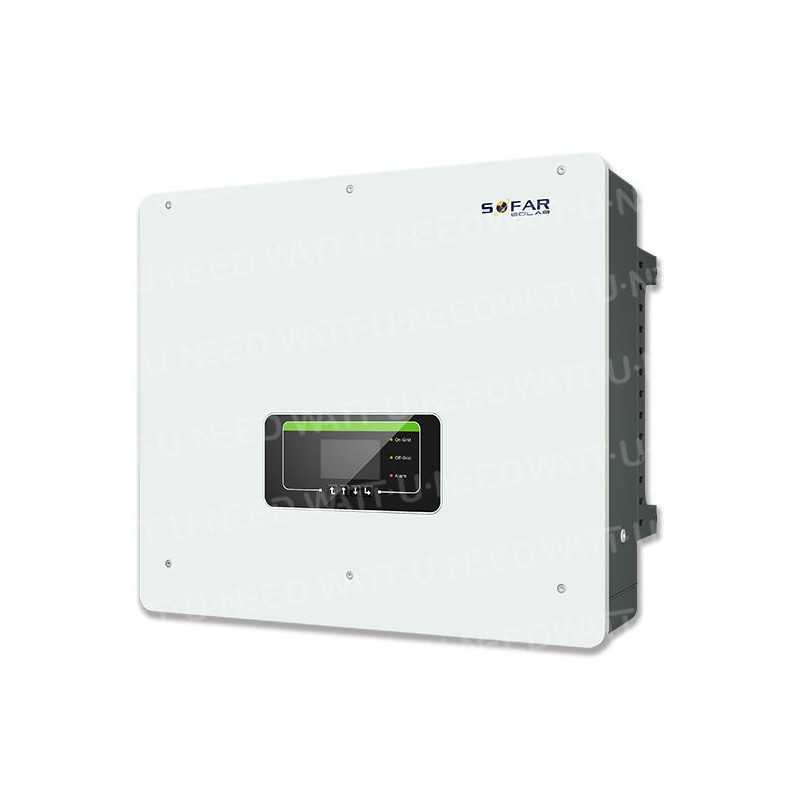

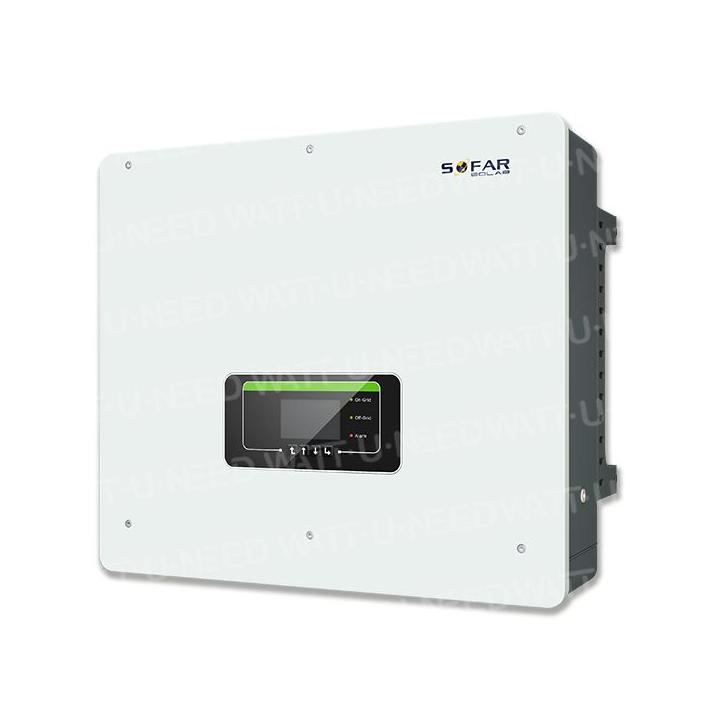

Sofar Solar HYD15KTL-3PH driefasige hybride omvormer
Driefasige hybride omvormer - de perfecte oplossing voor energieopslag in uw PV-installatie met functies voor on-grid en off-grid.
De HYD 15K...20KTL-3PH is een veelzijdige driefasige hybride omvormer voor zonne-energie en opslagtoepassingen. Tijdens netstoringen kan hij tot 20 kW ongebalanceerde driefasige noodstroomvoorziening (EPS) leveren in 10 ms dankzij de geïntegreerde EPS-poort.
Twee MPPT's en twee onafhankelijke accupoorten (op modellen 15K tot 20KTL) maken meerdere accucapaciteitconfiguraties in stappen van 2,5 kWh mogelijk.
Er kunnen tot 10 omvormers parallel worden aangesloten op de EPS- en AC-poort, waardoor dit apparaat ideaal is voor microgrid-installaties (op of buiten het elektriciteitsnet).
Het geïntegreerde energiebeheersysteem heeft een aantal gebruiksvriendelijke modi om de gebruikerservaring te optimaliseren, waaronder een automatische modus voor zelfgebruik. De gebruiker kan ook verschillende tijd- en/of datumbereiken of regels voor de dag van de week definiëren.
Alle modi kunnen eenvoudig worden geconfigureerd op het grote LCD-scherm. Deze omvormer is in het bijzonder compatibel met de AMASS Store-hoogspanningsbatterijeenheid (GTX 3000-H) van SofarSolar. Bij de omvormer wordt een WiFi-stick geleverd voor eenvoudige verbinding met het Sofar-monitoringportaal.
GEÏNTEGREERDE OMVORMER MET DRIEFASIGE ENERGIEOPSLAG
- Verschillende bedrijfsmodi voor optimale prestaties
- Off-grid uitgang kan worden aangesloten op een ongebalanceerde belasting, afzonderlijke driefasige uitgang wordt ondersteund.
- Tot 2 MPPT, waardoor flexibele configuratie mogelijk is.
- Meerdere parallelle systemen, flexibelere systeemoplossingen
- Tot twee accu-ingangen
- Volledig digitale werking, waardoor grotere regelnauwkeurigheid mogelijk is.
Kenmerken
| Accutype | Lithium-ion, Lood- |
| uur |
| Bereik accuspanning | 180 - 800 V |
| Bereik volledige accuspanning | 300 - 800 V |
| Nominaal laad-/ontlaadvermogen | 15000 W (7500 / 7500) |
| Max. |
|
| aad-/ontlaadstroom | 50 A (25 / 25) |
| Pieklaad-/ontlaadstroom, duur | 70 A (35/35), 60s |
| BMS-communicatiemodus | CAN (RS485) |
| Gegevens AC-uitgang (naar net) |
| Max. |
| AC uitgangsvermogen naar netvoeding | 16500 VA |
| Max. uitgangsvermogen |
| AC uitgangsvermogen van het lichtnet | 30000 VA |
| Nominale uitgangsstroom | 21,7 A |
| Nominale uitgangsstroom AC uitgangsstroom naar het lichtnet | 24 A |
| Max. |
| AC-uitgangsstroom |
| 44 A |
| Nominale netspanning |
| / N / PE, |
| 230 / 400 Vac |
| Netspanningsbereik | 184 Vac - 276 Vac |
| Nominale netfrequentie | 50 / 60 Hz |
| Netfrequentiebereik | 45 Hz - 55 Hz / 55 Hz - 65 Hz |
| Uitgangsvermogensfactor |
| standaard (+/- 0. |
| 8 instelbaar) |
| THDi aan de uitgang (bij nominaal vermogen) | <3% |
| AC uitgangsgegevens (EPS) |
| Nominaal uitgangsvermogen | 15000 W |
| Max. |
| Uitgangsvermogen | 16500 VA |
| Piek uitgangsvermogen, duur | 22000 A, 60s |
| Piekuitgangsstroom, duur | 32 A, 60s |
| Nominale uitgangsspanning |
| / N / PE, 230 / 400 Vac |
| Nominale uitgangsfrequentie | 50 / 60 Hz |
| Max. | Accu opladen en ontladen efficiëntie | 97.8 % |
| Uitgangsoverstroombeveiliging | Ja |
| Uitgangsoverspanningsbeveiliging | Ja |
| Detectie isolatieweerstand | Ja |
| SPD | PV : Type II standaard, AC: |
| Type III standaard |
| Omgekeerde batterijbeveiliging | Ja |
| AC mains terminal | 5P connector |
| AC standby terminal | 5P connector |
| Display | LCD & |
| Bluetooth + APP |
| Communicatie | RS485, CAN2.0, WI-Fi,
Optioneel : |
|
E
| Afmetingen (B * H * D) | 571,4 x 515 x 264,1 mm |
| Omvormertopologie | Zonder transformator |
| Stand-by stroomverbruik | < |
| 15 W |
| Bedrijfstemperatuurbereik |
| -+ 60°C |
| Relatieve vochtigheid |
| - 100% |
| Installatiemethode | Wandmontage |
| Maximaal aantal parallelle eenheden | 10 |
| Koeling | Geforceerde luchtstroom |
| EN 61000-6-1, EN61000-6-3 |
| Veiligheidsnormen | IEC 62109-1, |
| IEC 62109-2, IEC 62040-1 |
| Netwerknormen |
| V 0124-100, V0126-1-1, VDE-AR-N 4105, IEC 0-16 / IEC 0-21, EN 50549, G98 / G99, UTE C15-712-1 |
