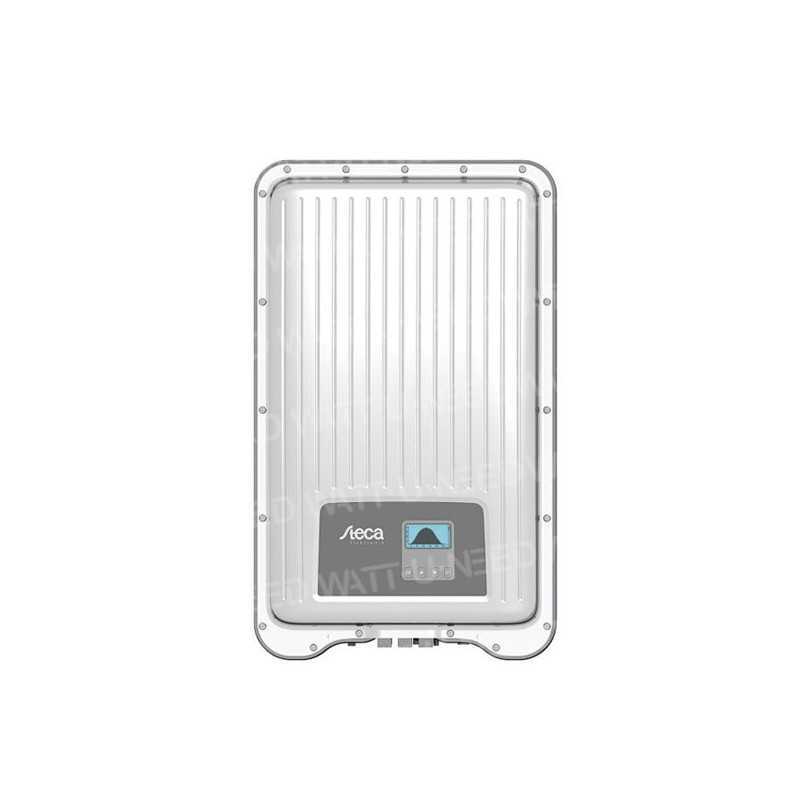

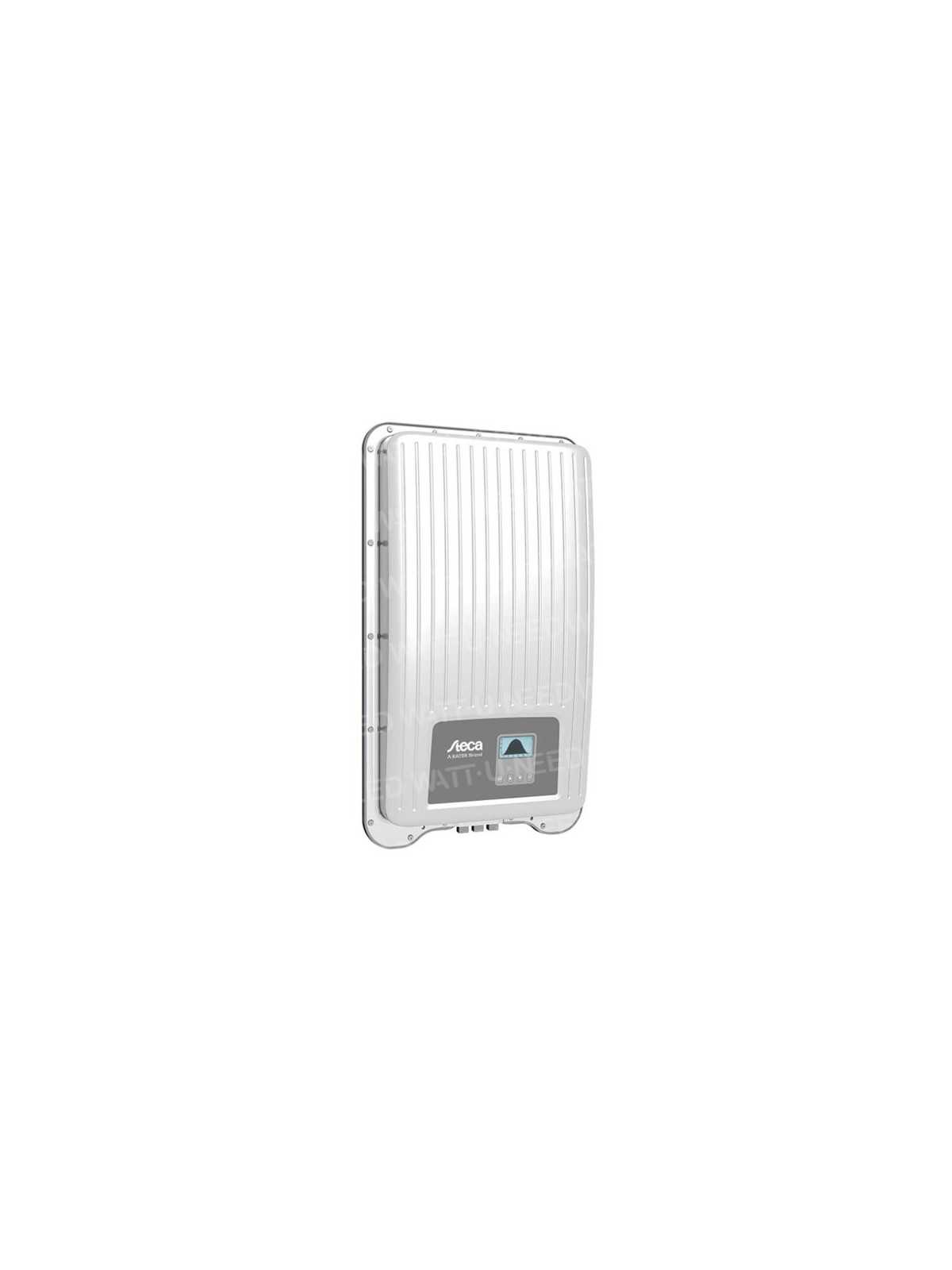

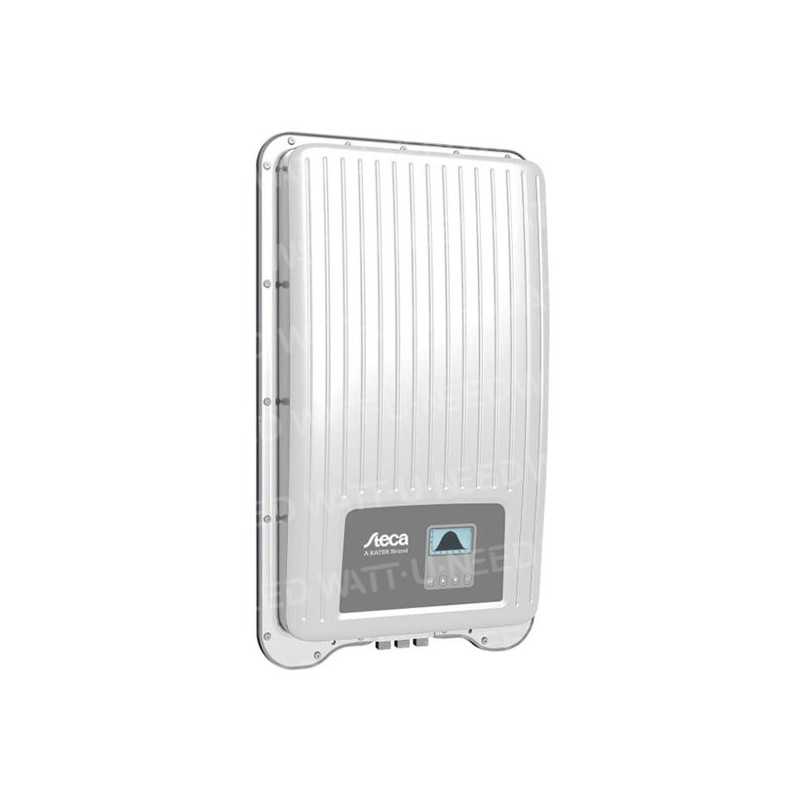

De StecaGrid Coolconcept 5000W omvormer combineert efficiëntie met een lange levensduur. Het ontwerp is zo doordacht dat hij eenvoudig en gemakkelijk te installeren is, maar ook dat het intuïtief is om door het menu op het LCD-scherm te navigeren.
Met coolcept fleX presenteert KATEK Memmingen de volgende generatie van de beproefde coolcept topologie. Coolcept fleX biedt een creatief energieconcept voor elk modern huis.
Het gloednieuwe elektronicaplatform zal worden gebruikt als het technologische hart van de volgende generatie zonne-energie-elektronica, waarbij fotovoltaïsche energieopwekking, laadbeheer en zelfs e-mobiliteit worden gecombineerd. Het coolcept fleX-platform is open in zijn toekomstige toepassing, maar nog steeds geïmplementeerd op één enkele printplaat. Het is nu mogelijk om één enkel apparaat te gebruiken voor zeer verschillende toepassingen.
Coolcept fleX is het hart van Steca's nieuwe generatie omvormers.
Met nominale vermogens van 1,5 tot 5,0 kW bereiken ze de gebruikelijke hoge piekrendementen.
coolcept fleX is flexibel.
Er kunnen meerdere MPP trackers worden gebruikt om velden met eenvoudige of zelfs complexe modules te beheren.
Installatie binnen en buiten is mogelijk dankzij de robuuste IP64-behuizing. Met een gewicht van minder dan 14 kg is het productassortiment niet alleen een van de lichtste in zijn categorie, maar ook eenvoudig te installeren zoals gebruikelijk.
Steca biedt het complete concept voor de opwekking, het verbruik, de opslag en de levering van energie voor het huis van morgen.
Eén voor alles
Deze alles-in-één oplossing tegen een onvergelijkbaar lage prijs biedt functies voor een breed scala aan toepassingen en is zelfs schaalbaar wat betreft energievereisten: of het nu gaat om een of meer MPP trackers, hoogspannings- of laagspanningsgeheugens, met of zonder back-upvoeding - alles is mogelijk. Zelfs het rechtstreeks opladen van een elektrisch voertuig via een PV-generator is al uitgedacht en voorbereid. De nieuwe componenten en instellingsopties maken het ook geschikt voor gebruik in
vooral in veel landen.
De hoogste efficiëntie van de nieuwste topologie van de vermogenselektronica garandeert minimale verliezen en daardoor een zeer lange levensduur, dankzij minimale zelfverwarming.
StecaGrid 5011_2 | ||
DC-ingangszijde (fotovoltaïsche generator) | ||
Maximale ingangsspanning | 750 V | |
Bereik ingangsspanning | 150 V ... 600 V | |
Bereik ingangsspanning bij nominaal vermogen | 360 V ... 600 V | |
Aantal MPP trackers | ||
Maximale ingangsstroom | x 13,0 A | |
Maximale kortsluitstroom | 15 A | |
Maximaal ingangsvermogen bij maximaal actief uitgangsvermogen | 5200 W | |
AC-uitgangszijde (netaansluiting) | ||
Netspanning | 185 V ... 276 V (afhankelijk van regionale parameters) | |
Nominale netspanning | 230 V | |
Maximale uitgangsstroom | 22,0 A | |
Maximaal actief vermogen (cos phi = 1) | 5000 W | |
Maximaal schijnbaar vermogen | 5000 VA | |
Nominaal vermogen | 5000 W | |
Nominale frequentie | 50 Hz en 60 Hz | |
Frequentie | 45 Hz ... 65 Hz (afhankelijk van regionale parameters) | |
Nachtelijk vermogensverlies | < 3 W | |
Voedingsfasen | eenfasig | |
Coëfficiënt van harmonische vervorming (cos phi = 1) | < 3 | |
Vermogensfactor cos phi | 0 | ,8 capacitief ... 0,8 inductief |
Karakterisering van bedrijfsprestaties | ||
Max. efficiëntie | 97,4 | |
Europees rendement | 96,8 | |
MPP rendement | > 99,7 % (statisch), > 99 % (dynamisch) | |
Eigen verbruik | < 20W | |
Vermogensreductie bij vol vermogen vanaf | 40 °C (T amb ) | |
Veiligheid | ||
Scheidingsprincipe | geen galvanische scheiding, transformatorloos | |
Netbewaking | ja, geïntegreerd | |
Foutstroombewaking | ja, geïntegreerd (omvormerontwerp voorkomt DC-lekstroom) | |
Beschermingsklasse | beschermingsklasse 2 (RCD type A voldoende) | |
Bedrijfsomstandigheden | ||
Installatieomgeving | buiten & binnen | |
Klimaatklasse volgens IEC 60721-3-4 | ||
Omgevingstemperatuur | °C ... +60 °C | |
Opslagtemperatuur | °C ... +80 °C | |
Relatieve luchtvochtigheid | 0% ... 100%, niet-condenserend | |
Geluidsemissie (typisch) | 31 dBA | |
Installatie en constructie | ||
Beschermingsgraad | IP 65 | |
Overspanningscategorie | III (AC), II (DC) | |
Aansluiting DC-ingangszijde | Phoenix Contact SUNCLIX (2 paar) | |
Aansluiting AC-uitgangszijde | Wieland RST25i3-contactdoos, inclusief bijpassende connector | |
Afmetingen (X x Y x Z) | 399 × 657 × 222 mm | |
Gewicht | 13,0 kg | |
Communicatie-interface | RS-485 (1 x RJ45-aansluiting; aansluitbaar op Meteocontrol WEB'log of Solar-Log™, Ethernet-interface (1 x RJ45), Modbus RTU (1 x RJ45-aansluiting: aansluitbaar op energiemeter) | |
Geïntegreerde DC-schakelaar | ja, voldoet aan VDE 0100-712 | |
Ventilatie | temperatuurgeregelde ventilator, variabele snelheid, intern (stofdicht) |
